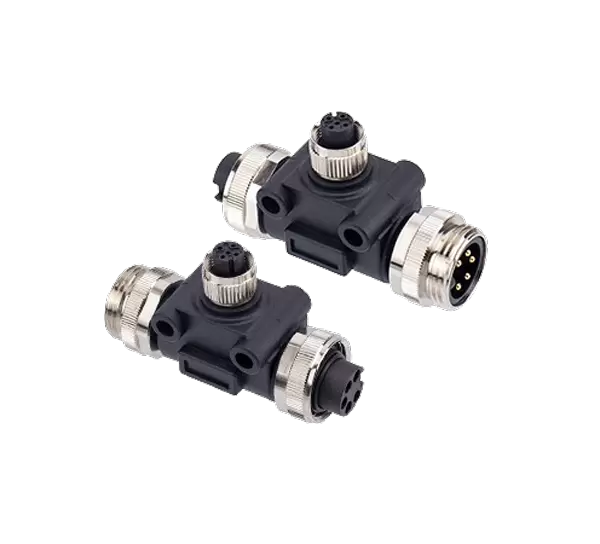

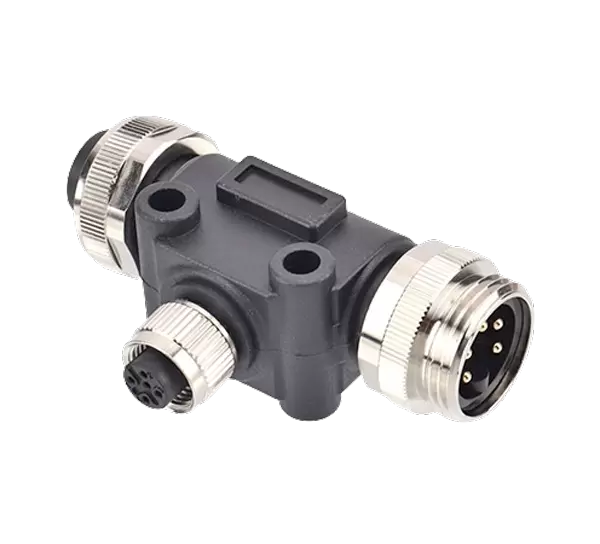

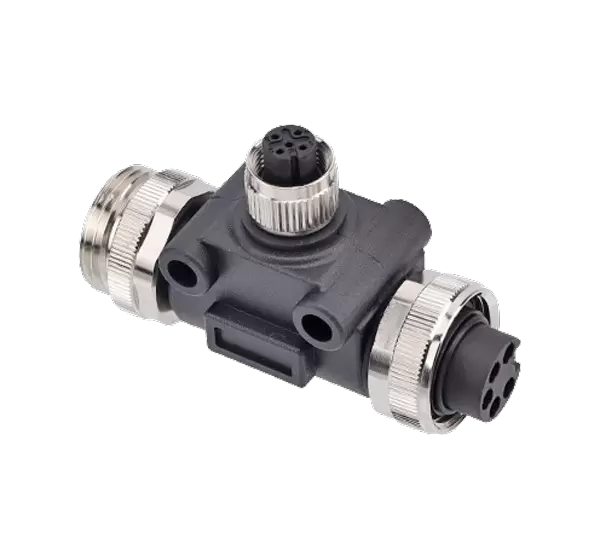

Zuhause / Produkte / Rundsteckverbinder / 7/8 / 7/8 T-Typ-Adapter (7/8-M12, PSS)
7/8
Europäischer Standardstecker der Serie 7/8. Strukturtyp: T-Typ-Adapter 7/8 auf M12. Schnittstellentyp: PSS-Typ. Kontaktanzahl: 3, 4, 5 Pins. Abschirmung: Nein. Zertifizierung: CE, RoHS, UL.
Produktinformationen
MECHANISCHE PARAMETER
| Schalenmaterial: | Messing vernickelt/Zinklegierung vernickelt/PA+GF |
| Isoliermaterial: | PA+GF/TPU |
| Dichtungsmaterial: | Epoxidharz/Gummi |
| Kontaktmaterial: | Messing/Phosphorkupfer vergoldet |
| Wasserdichtigkeitsgrad: | IP65/IP67 |
| Isolationsimpedanz: | ≥100 mΩ |
| Kontaktimpedanz: | ≤5 mΩ |
| Haltbarkeit: | ≥500 Zyklen |
| Anwendbare Temperatur: | -25℃ ~ +80℃ |
| Ausführungsstandard: | IEC 61076-2-101 |

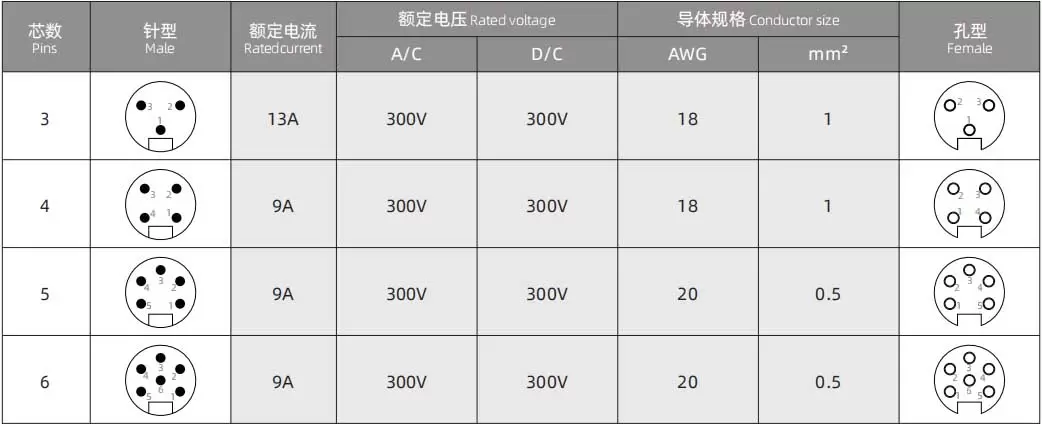

7/8 ELEKTRISCHE PARAMETER
Elektrischer Schaltplan

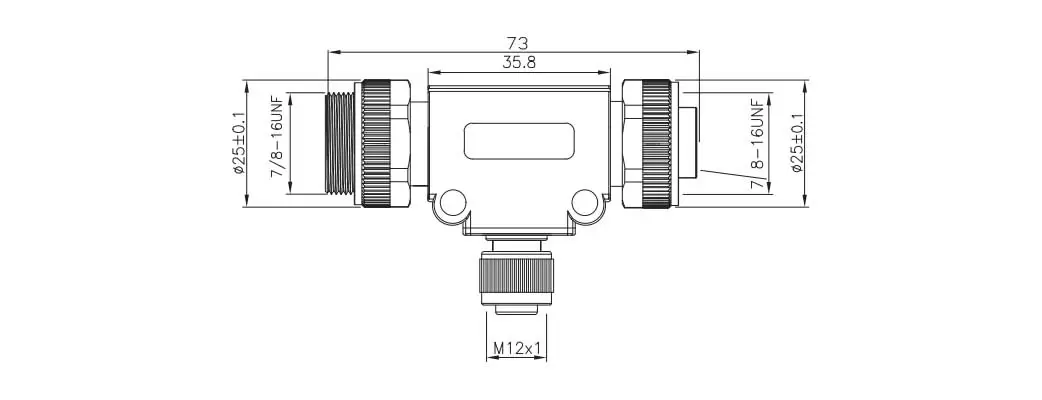

DATENBLATT

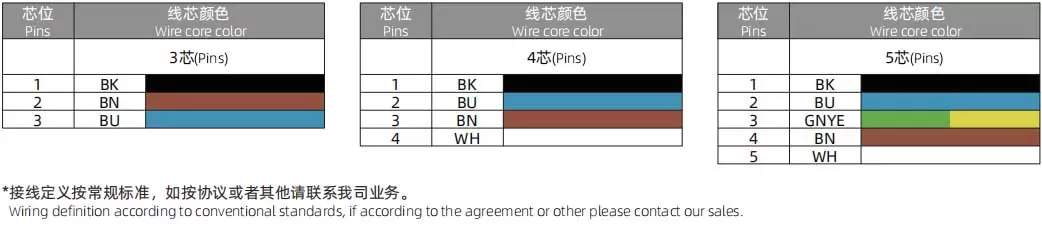

7/8 DRAHTDEFINITION
Produktbestellung
| Produktname | Teile-Nr. | Stifte | 3D-Download | 2D-Download |
| 7/8 T-Typ-Adapter auf M12-3Pin A-Code-PSS-Typ | 7/8-T-P3/S3/M12-S3A | 3 | ||
| 7/8 T-Typ-Adapter auf M12-4Pin A-Code-PSS-Typ | 7/8-T-P4/S4/M12-S4A | 4 | ||
| 7/8 T-Typ-Adapter auf M12-5Pin A-Code-PSS-Typ | 7/8-T-P5/S5/M12-S5A | 5 |
|
|
