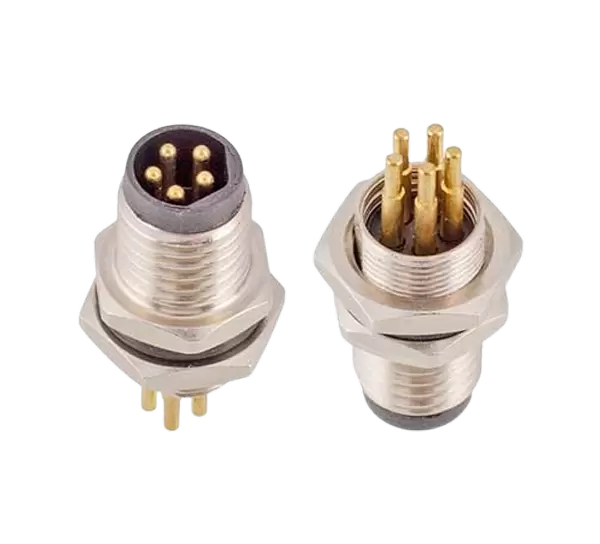

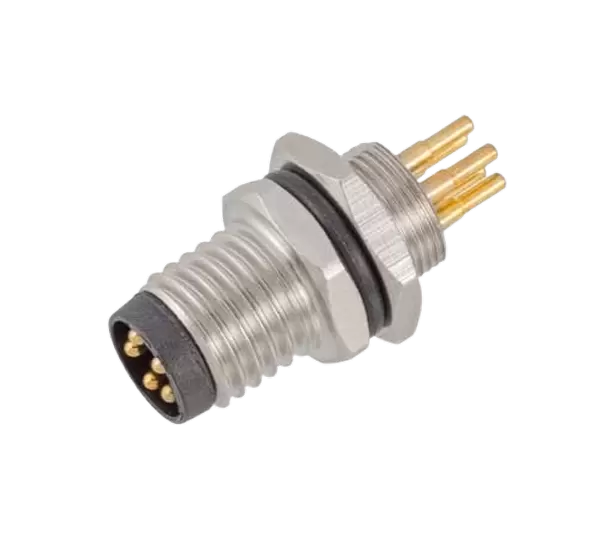

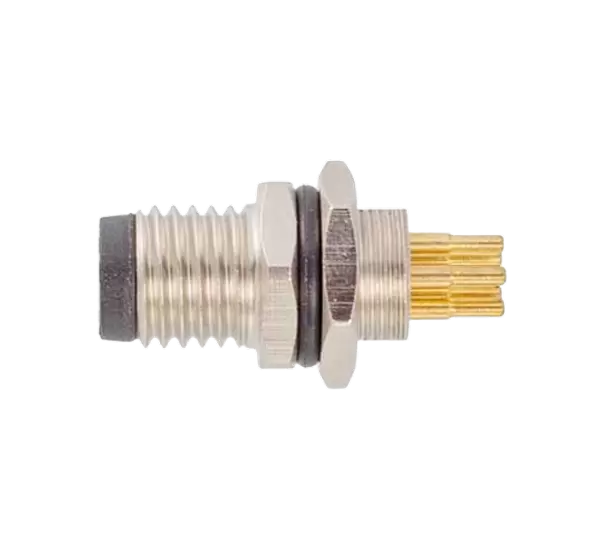

Zuhause / Produkte / Rundsteckverbinder / M8 / M8-Stecker für Frontmontage (PCB, Schraube M8*0,5)
M8
Steckverbinder der M8-Serie nach europäischem Standard, Strukturtyp: Frontmontage-Buchse, Verbindungsmethode: Leiterplatte, Pin-Typ: Stecker, Anzahl der Kontakte: 3, 4, 5, 6, 8 Pin, Abschirmung: Nein, Zertifizierung: CE, RoHS, UL, Standard :IEC 61076-2-104,
Produktinformationen
Mechanischer Parameter
| Schalenmaterial: | Messing vernickelt |
| Isoliermaterial: | PA66 |
| Dichtungsmaterial: | Epoxidharz/Gummi |
| Kontaktmaterial: | Phosphorkupfer vergoldet/Messingkupfer vergoldet |
| Formmaterial: | TPU/PVC |
| Isolationsimpedanz: | ≥100 MΩ |
| Kontaktimpedanz: | ≤5 mΩ |
| Haltbarkeit: | ≥500 Zyklen |
| Anwendbare Temperatur: | -25℃ ~ +80℃ |
| Wasserdichtigkeitsgrad: | IP65/IP67 |
| Ausführungsstandard: | IEC 61076-2-104 |

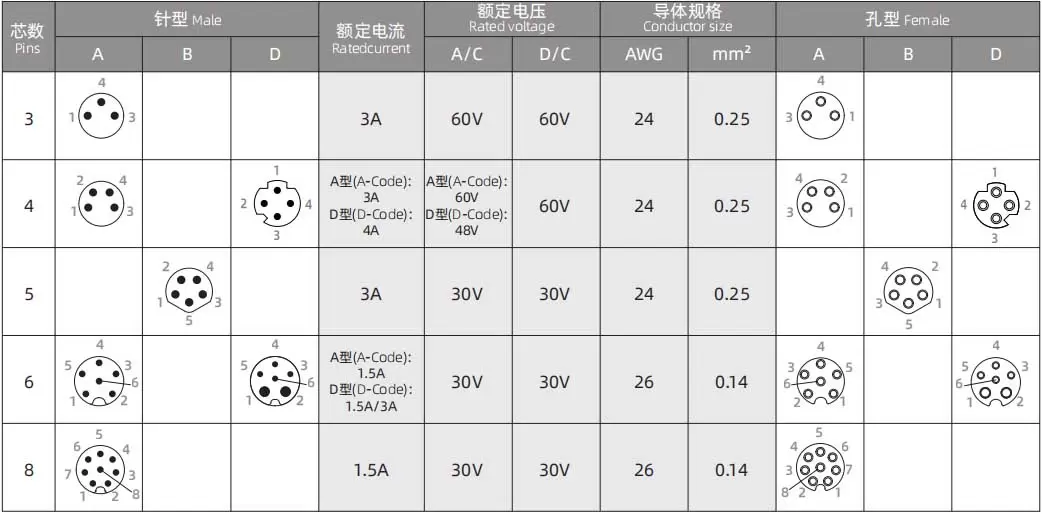

ELEKTRISCHE PARAMETER
Elektrischer Schaltplan

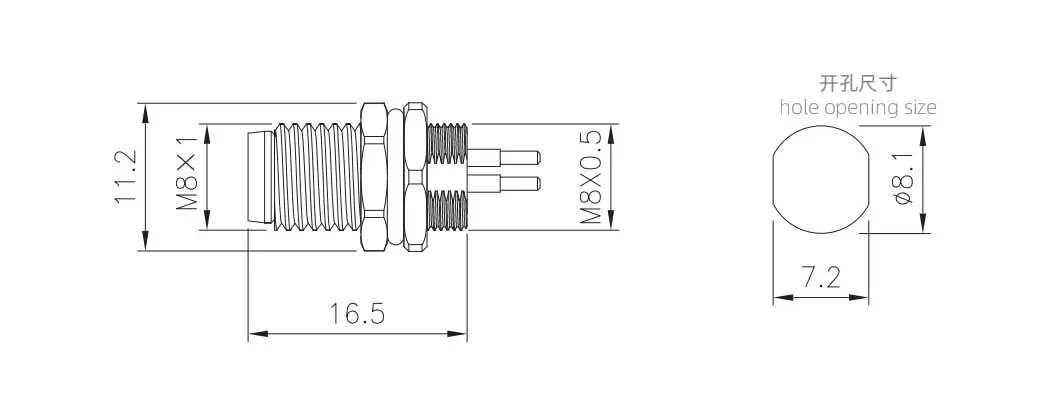

DATENBLATT

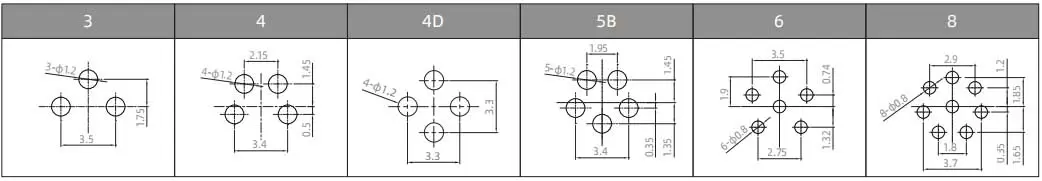

ANORDNUNG DER PCB-PINS
Produktbestellung
| Produktname | Schrauben | Struktur | Stifte | Produkt-Nr. | 3D-Download | 2D-Download |
| M8-Stecker für Frontmontage, 3-A-Stift | M8x0,5 | Leiterplatte | 3A | M8-P3A-GPB M8 | ||
| M8-Stecker für Frontmontage, 4-A-Pin | M8x0,5 | Leiterplatte | 4A | M8-P4A-GPB M8 | ||
| M8-Stecker für Frontmontage, 4D-Pin | M8x0,5 | Leiterplatte | 4D | M8-P4D-GPB M8 | ||
| M8-Stecker für Frontmontage, 5B-Pin | M8x0,5 | Leiterplatte | 5B | M8-P5B-GPB M8 | ||
| M8-Stecker für Frontmontage, 6 A-Pin | M8x0,5 | Leiterplatte | 6A | M8-P6A-GPB M8 | ||
| M8-Stecker für Frontmontage, 8-A-Pin | M8x0,5 | Leiterplatte | 8A | M8-P8A-GPB M8 |
