Zuhause / Produkte / Rundsteckverbinder / M5 / Installieren Sie eine Stiftbuchse vor der M5-Platine
M5
Europäischer Standardsteckverbinder M5-Serie Strukturtyp: Frontmontage-Buchse Pin-Typ: Stecker, Lötkontakte Anzahl der Kontakte: 3, 4 Pins Kabelmaterial: Einzeldrähte Abschirmung: Nein Kabellänge: 10 cm/20 cm/30 cm (anpassbar) Zertifizierung: CE, RoHS, UL, Norm: IEC 61076-2-104
Produktinformationen
MECHANISCHE PARAMETER
| Schalenmaterial: | Messing vernickelt |
| Isoliermaterial: | PA66/TPU |
| Dichtungsmaterial: | Epoxidharz/Gummi |
| Kontaktmaterial: | Phosphorkupfer vergoldet/Messingkupfer vergoldet |
| Formmaterial: | PUR/PVC |
| Isolationsimpedanz: | ≥100 MΩ |
| Kontaktimpedanz: | ≤5 mΩ |
| Haltbarkeit: | ≥500 Zyklen |
| Anwendbare Temperatur: | -25℃ ~ +80℃ |
| Wasserdichtigkeitsgrad: | IP65/IP67 |
| Ausführungsstandard: | IEC 61076-2-105 |
Elektrische Parameter
| Stifte | Männlich | Nennstrom | Nennspannung | Leitergröße | Weiblich | ||
| Klimaanlage | D/C | AWG | mm² | ||||
| 3 |  | 1A | 60V | 60V | 26 | 0,14 |  |
| 4 |  | 1A | 60V | 60V | 26 | 0,14 |  |
Elektrischer Schaltplan

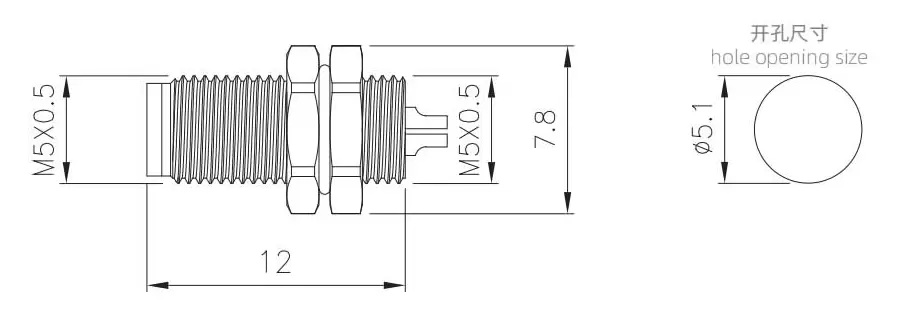

Abmessungen
Verkabelungsdefinition
| Stifte | Farbe des Drahtkerns | |
| 3 Stifte | ||
| 1 | BN | |
| 2 | - | |
| 3 | BU | |
| 4 | BK | |
| Stifte | Farbe des Drahtkerns | |
| 4 Stifte | ||
| 1 | BN | |
| 2 | WH | |
| 3 | BU | |
| 4 | BK | |
• Verdrahtungsdefinition gemäß herkömmlichen Standards. Wenn dies der Vereinbarung oder anderen Vereinbarungen entspricht, wenden Sie sich bitte an unseren Vertrieb.
Produktbestellung
| Produktname | Produktmodell-abgeschirmt | Produktmodell – ungeschirmt | Stifte | 3D-Download | 2D-Download |
| Gerader M5-Buchsenstecker, 3 Adern, xx Meter, PVC-Kabel | M5-S3-MWA-xxPV-S | M5-S3-MWA-xxPV | 3 | ||
| Gerader M5-Buchsenstecker, 4 Adern, xx Meter, PVC-Kabel | M5-S4-MWA-xxPV-S | M5-S4-MWA-xxPV | 4 |
• Wenn Sie andere Drahtmaterialien wählen müssen, wenden Sie sich bitte an den Kundendienst
