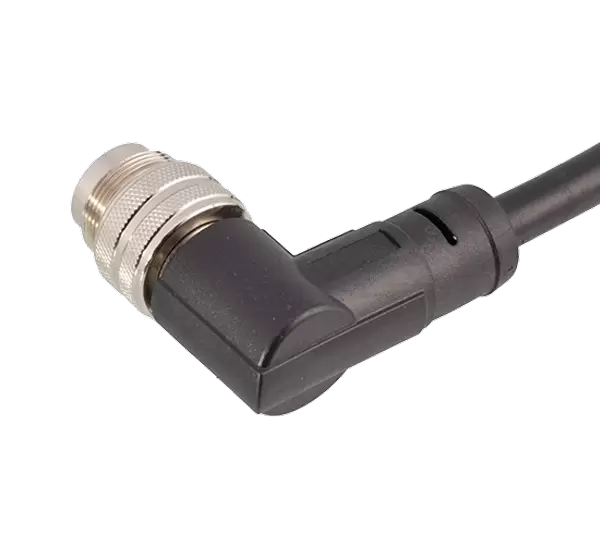

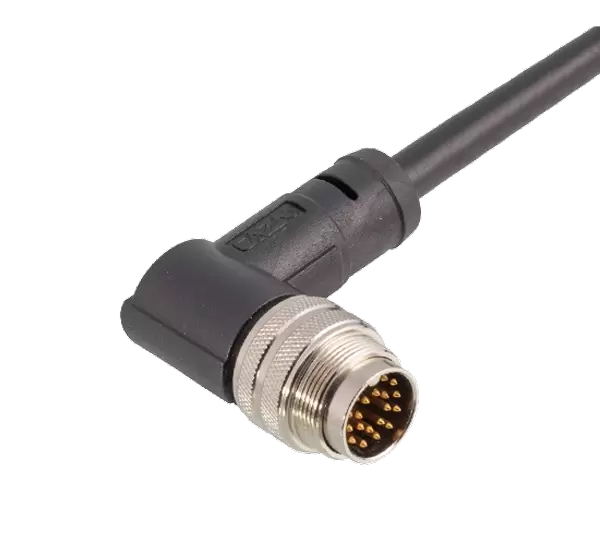

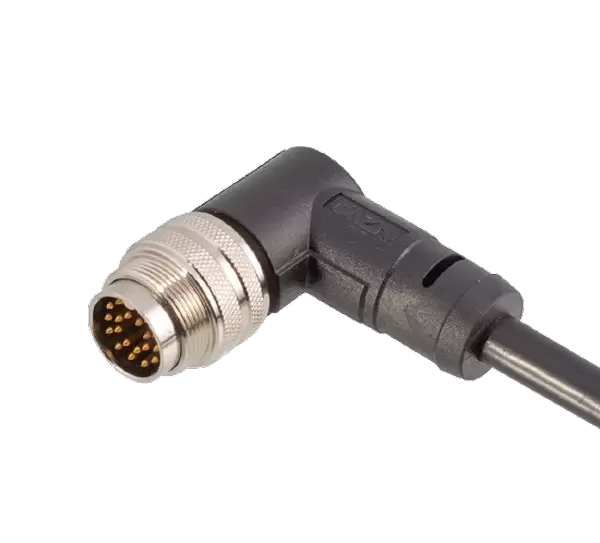

Zuhause / Produkte / Rundsteckverbinder / M16 / M16 abgewinkelter, umspritzter Stecker
M16
Europäischer Standardsteckverbinder M16-Serie, Strukturtyp: abgewinkelter umspritzter Stecker. Stifttyp: männlich. Kontaktanzahl: 2, 3, 4, 5, 6, 7, 8, 12, 14, 16, 19, 24 Stifte. Verbindungsmethode: Löten. Abschirmung: Ja /KEINE Zertifizierung: CE, RoHS, UL,
Produktinformationen
MECHANISCHE PARAMETER
| Schalenmaterial: | Messing/Zinklegierung vernickelt/Messing vernickelt |
| Isoliermaterial: | PA66 |
| Dichtungsmaterial: | Epoxidharz/Gummi |
| Kontaktmaterial: | Messing/Phosphorkupfer vergoldet |
| Formmaterial: | TPU/PVC |
| Verdrahtungsbereich: | PG7:4~6mm; PG9:6~8mm |
| Kontaktimpedanz: | ≤5 mΩ |
| Haltbarkeit: | ≥500 Zyklen |
| Anwendbare Temperatur: | -25℃ ~ +80℃ |
| Wasserdichtigkeitsgrad: | IP65/IP67 |

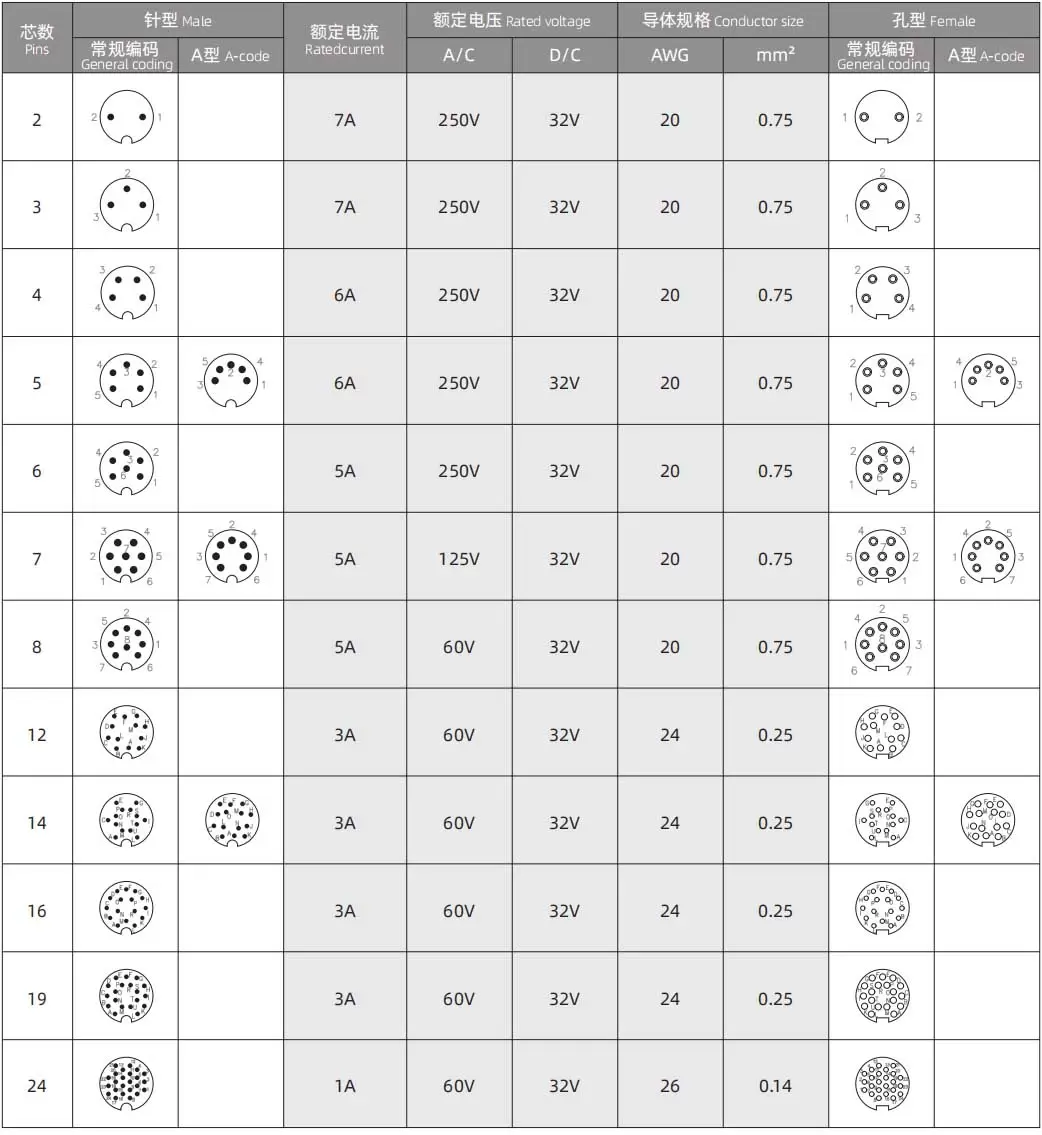

M16 ELEKTRISCHE PARAMETER
Elektrischer Schaltplan

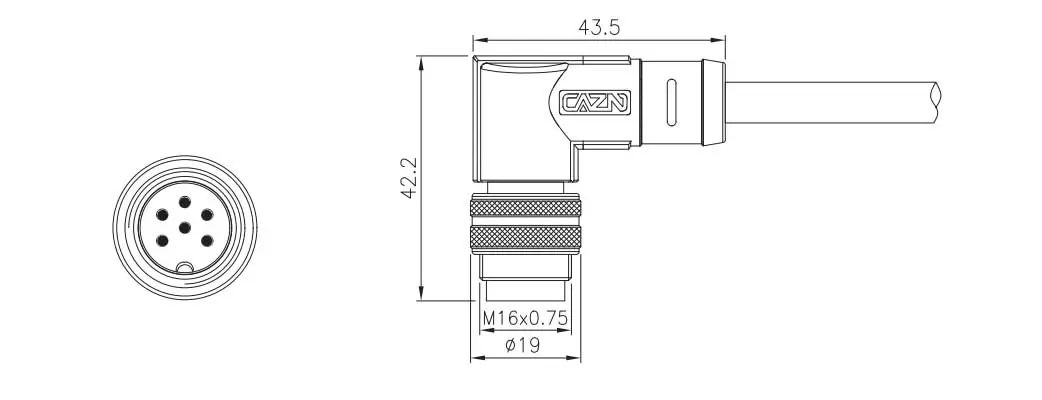

DATENBLATT
Produktbestellung
| Produktname | Modell (abgeschirmt) | Modell (ungeschirmt) | Stifte | 3DDownload | 2DHerunterladen |
| M16 abgewinkelter, umspritzter Stecker-2Pins-xxM-PVC | M16-P2-MWD-xxPV-S | M16-P2-MWD-xxPV | 2 |
| Geschirmt/ungeschirmt |
| M16 abgewinkelter, umspritzter Stecker-3Pins-xxM-PVC | M16-P3-MWD-xxPV-S | M16-P3-MWD-xxPV | 3 |
|
|
| M16-Winkelstecker, umspritzter Stecker, 4-polig, xxM, PVC | M16-P4-MWD-xxPV-S | M16-P4-MWD-xxPV | 4 |
|
|
| M16-Winkelstecker, umspritzt, 5-polig, xxM, PVC | M16-P5-MWD-xxPV-S | M16-P5-MWD-xxPV | 5 |
|
|
| M16-Winkelstecker, umspritzt, 6-polig, xxM, PVC | M16-P6-MWD-xxPV-S | M16-P6-MWD-xxPV | 6 |
|
|
| M16 abgewinkelter, umspritzter Stecker-7Pins-xxM-PVC | M16-P7-MWD-xxPV-S | M16-P7-MWD-xxPV | 7 |
|
|
| M16-Winkelstecker, umspritzt, 8-polig, xxM, PVC | M16-P8-MWD-xxPV-S | M16-P8-MWD-xxPV | 8 |
|
|
| M16-Winkelstecker, umspritzt, 12-polig, xxM, PVC | M16-P12-MWD-xxPV-S | M16-P12-MWD-xxPV | 12 |
|
|
| M16-Winkelstecker, umspritzt, 14-polig, xxM, PVC | M16-P14-MWD-xxPV-S | M16-P14-MWD-xxPV | 14 |
|
|
| M16 abgewinkelter, umspritzter Stecker-16Pins-xxM-PVC | M16-P16-MWD-xxPV-S | M16-P16-MWD-xxPV | 16 |
|
|
| M16-Winkelstecker, umspritzt, 19 Pins, xxM, PVC | M16-P19-MWD-xxPV-S | M16-P19-MWD-xxPV | 19 |
|
|
| M16 abgewinkelter, umspritzter Stecker-24Pins-xxM-PVC | M16-P24-MWD-xxPV-S | M16-P24-MWD-xxPV | 24 |
|
|
| M16 abgewinkelter, umspritzter Stecker-5APins-xxM-PVC | M16-P5A-MWD-xxPV-S | M16-PA-MWD-xxPV | 5A |
|
|
| M16 abgewinkelter, umspritzter Stecker-7APins-xxM-PVC | M16-P7A-MWD-xxPV-S | M16-P7A-MWD-xxPV | 7A |
|
|
| M16 abgewinkelter, umspritzter Stecker-14APins-xxM-PVC | M16-P14A-MWD-xxPV-S | M16-P14A-MWD-xxPV | 14A |
|
|
*Wenn Sie einen anderen Draht wählen müssen, wenden Sie sich bitte an den Kundendienst
