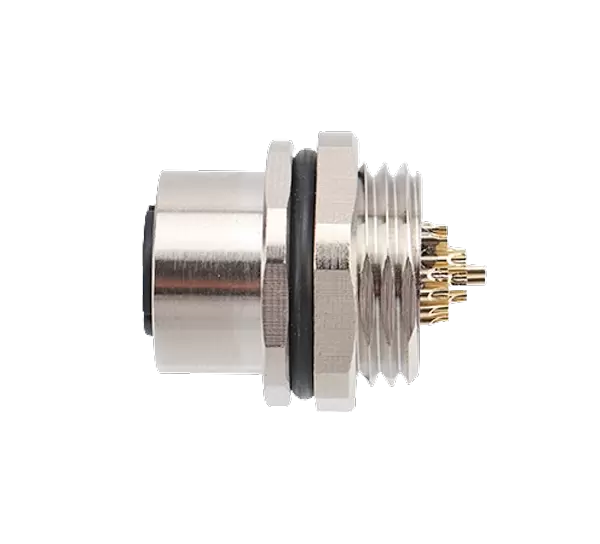

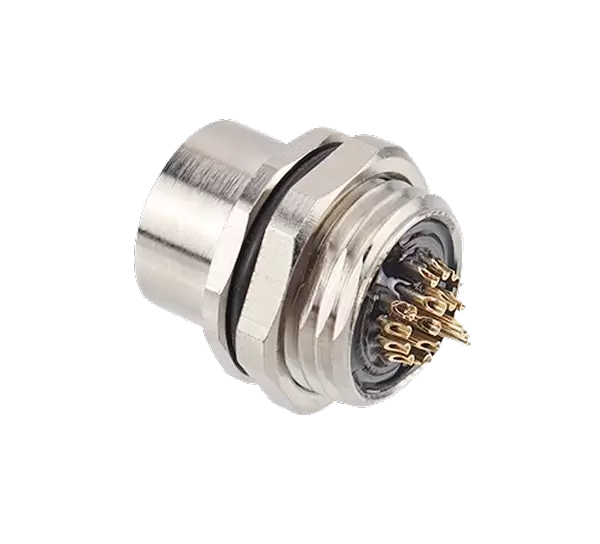

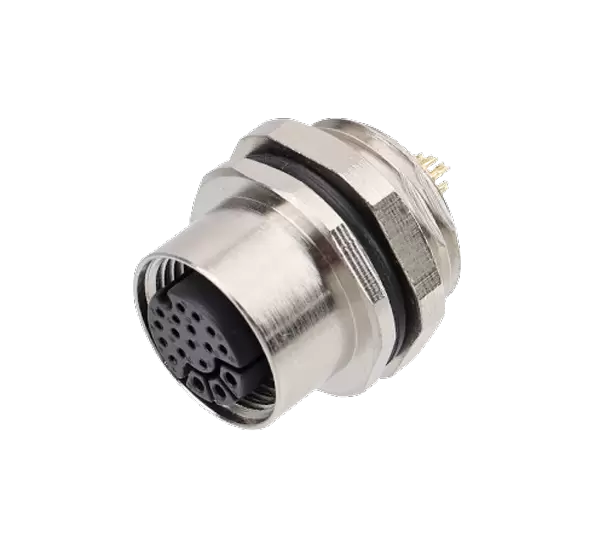

Zuhause / Produkte / Rundsteckverbinder / M14 / M14-Buchse für Frontmontage, Lötanschluss
M14
Europäischer Standardstecker M14-Serie Strukturtyp: Frontmontage-Buchsenstecker Pin-Typ: Buchsentyp Kontaktanzahl: 2,3,4,5,8,12,14,19 Pins Verbindungsmethode: Löten Abschirmung: Nein Zertifizierung: CE, ROHS, UL ， Norm: IEC 61076-2-101
Produktinformationen
Technischer Parameter
| Schalenmaterial | Messing vernickelt/Zinklegierung vernickelt/PA+GF |
| Isoliermaterial | PA66 |
| Dichtungsmaterial | Epoxidharz/Gummi |
| Kontaktmaterial | Messing/Phosphorkupfer vergoldet |
| Formmaterial | TPU/PVC |
| Isolationsimpedanz | ≥ 100 mΩ |
| Kontaktimpedanz | ≤ 5 mΩ |
| Haltbarkeit | ≥ 500 Zyklen |
| Anwendbare Temperatur | -25 ℃~+80 ℃ |
| Wasserdicht | IP65/IP67 |
| Executive-Standard | IPC-A-620 |

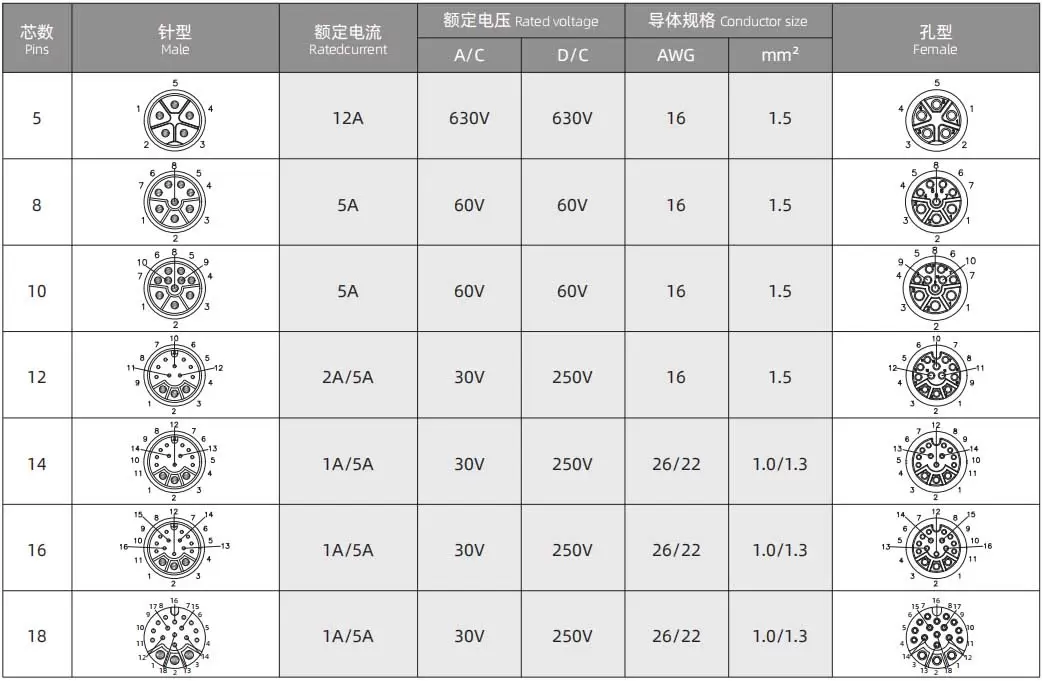

Elektrischer Parameter
Elektrischer Schaltplan

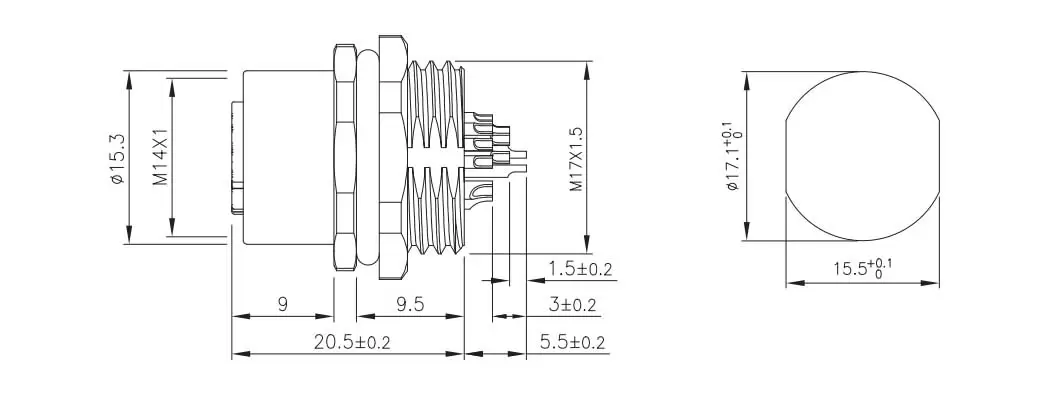

Dimension

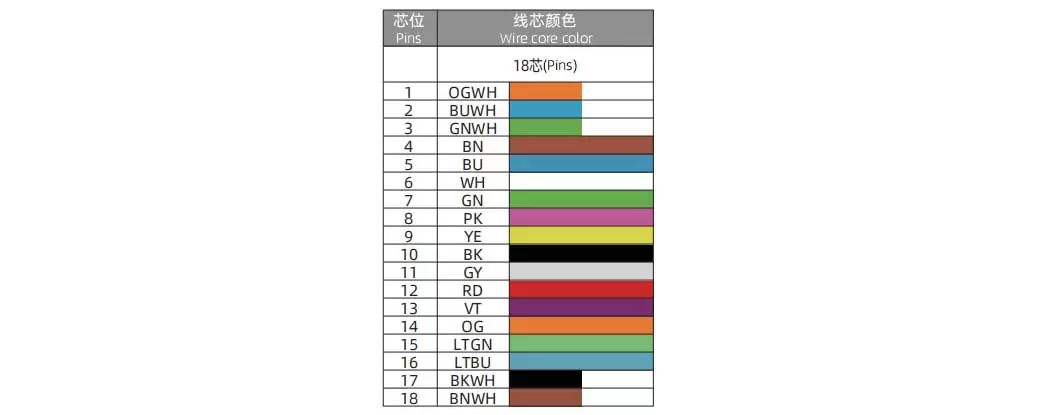

Verkabelungsdefinition
Produktbestellung
| Produktname | Produktname | 3D-Download | 2D-Download |
| M14-Buchse für Frontmontage, lötbar, 18-polig | M14-S18-GWB M17 |
|
|
