Zuhause / Produkte / Hochleistungsstecker / Einlagen / HA-016 Schraubanschluss HA-016-F
Einlagen
Hochleistungssteckverbinder - Einsatz, Serie: HA-Serie, Pin-Typ: Buchse, Verdrahtungsmethode: Schraubtyp, Anzahl der Adern: 16 Punkte, Zertifizierung: CE RoHS,
Produktinformationen
Technische Parameter
| Spezifikation: | DIN EN 60 664 / DIN EN 61 984 |
| Nennstrom: | 10A |
| Relative Nennspannung: | 230V/250V |
| Nennspannung zwischen den Phasen: | 400V |
| Bemessungsimpulsspannung: | 4kV |
| Verschmutzungsgrad: | 3 |
| Nennspannung nach UL/CSA: | 600V |
| Isolationswiderstand: | ≥1010Ω |
| Material: | Polycarbonat/Kupferlegierung |
| Betriebstemperaturbereich: | -40℃~+125℃ |
| Flammhemmender Grad: | V0 |
| Unpluggable-Zeiten: | ≥500 |
| Oberflächenbehandlung: | Hartvergoldet / Hartversilbert |
| Kontaktwiderstand: | ≤1mΩ |
| Drahtspezifikation (AWG): | 1,0–2,5 mm2 (18–14) |
| Anzugsmoment: | 0,25 Nm |

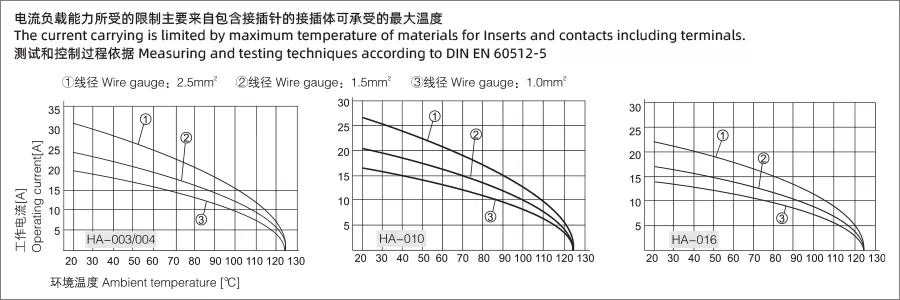

Aktuelle Tragfähigkeit
Elektrischer Schaltplan

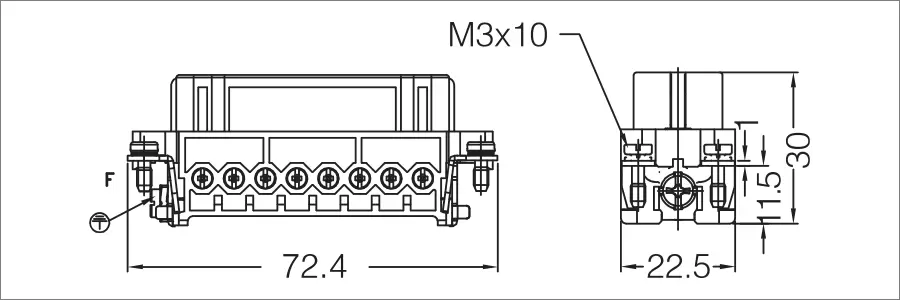

Abmessungen
Produktbestellung
TYP | NAME | Nennspannung | Nennstrom | Kontaktnr | 3D-UPLOAD | 2D-UPLOAD |
HA-016-M | HA Kleiner Einsatz Schraube 16+PE männlich | 230V | 16A | 16+PE | ||
HA-016-F | HA Kleiner Einsatz Schraube 16+PE Innengewinde | 230V | 16A | 16+PE |
