CAZN M8-Stecker: Anti-Vibrations-Verriegelung für raue Umgebungen

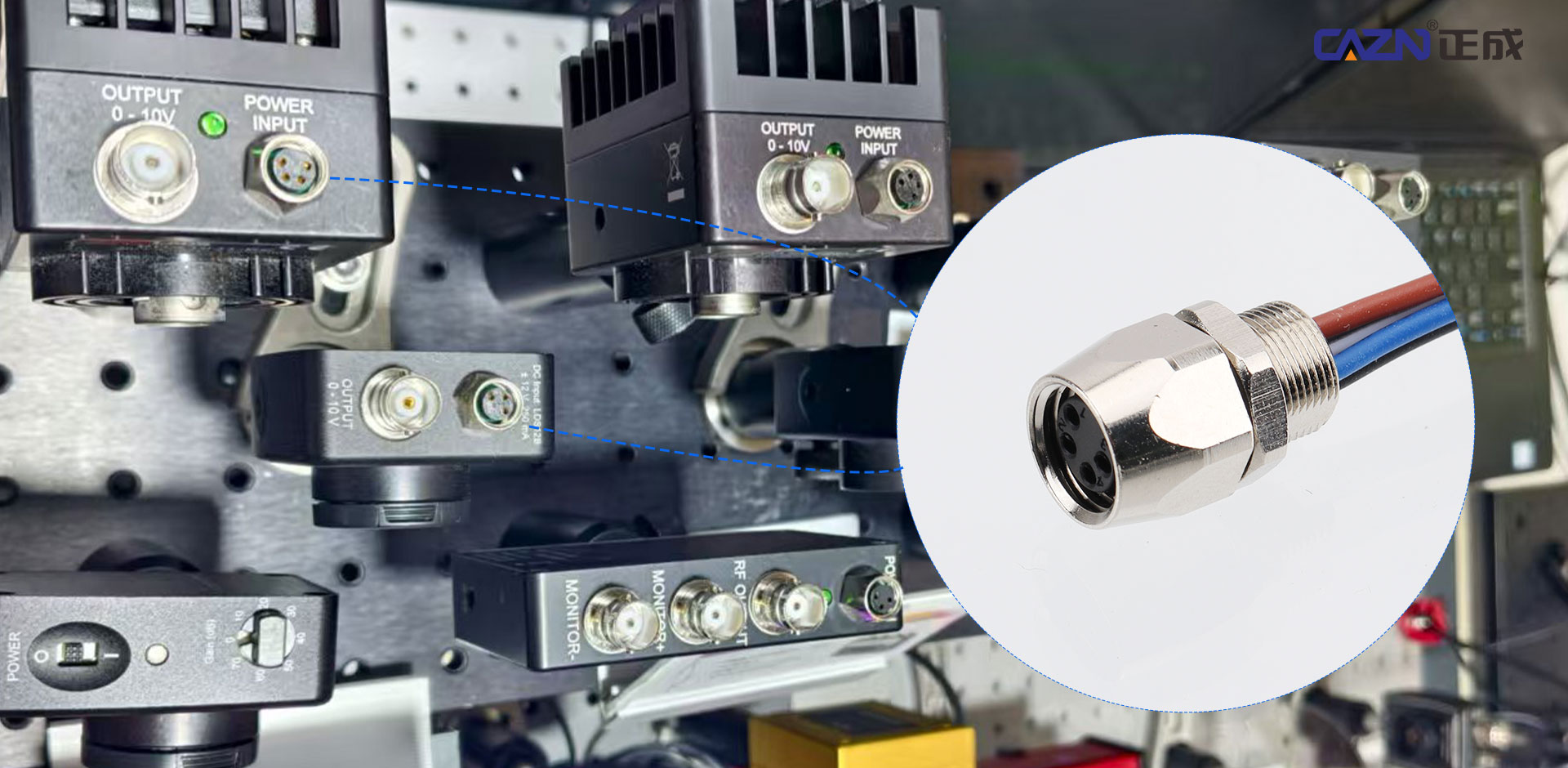

In der industriellen Automatisierung, intelligenten Geräten und neuen Energieanwendungen dienen M8-Steckverbinder als wichtige Verbindungsschnittstellen zwischen Sensoren, Aktoren und Schaltschränken. Sie sind häufig hochfrequenten Vibrationen, Temperaturschwankungen, Ölverschmutzung und anderen anspruchsvollen Betriebsbedingungen ausgesetzt. Bei herkömmlichen Steckverbindern kann es im Langzeitbetrieb zu Gewindelockerungen, instabilen Kontaktwiderständen oder sogar zu Signalunterbrechungen kommen, was möglicherweise zu Geräteausfällen und ungeplanten Produktionsausfällen führt. Mit mehr als einem Jahrzehnt Erfahrung in der industriellen Konnektivität hat CAZN einen verbesserten Anti-Vibrations- und Anti-Lockerungs-Verriegelungsmechanismus für M8-Steckverbinder entwickelt. Durch strukturelle Innovation und strenge Zuverlässigkeitstests ist die Lösung darauf ausgelegt, hochstabile Miniaturkonnektivität für anspruchsvolle Industrieanwendungen zu liefern.

Herausforderungen der Branche: Warum herkömmliche M8-Steckverbinder unter rauen Bedingungen versagen

In typischen Umgebungen mit hohen Vibrationen wie CNC-Werkzeugmaschinen, AGVs, mobilen Robotern und Photovoltaik-Überwachungssystemen für den Außenbereich konzentrieren sich Ausfälle herkömmlicher M8-Steckverbinder im Allgemeinen auf drei kritische Bereiche.

Erstens kann es bei herkömmlichen Einzelgewindestrukturen unter kontinuierlichen Vibrationen über 2.000 Hz zu mikroskopischen Relativbewegungen zwischen den Gegengewinden kommen. Nach 3.000 Betriebsstunden kann die Lockerungsrate 17 % erreichen, was möglicherweise zu Unterbrechungen der Signalübertragung führen kann.

Zweitens können herkömmliche Dichtungsringe bei Temperaturen von bis zu -40 °C aushärten und schrumpfen, was die Dichtungsleistung beeinträchtigt. Sobald Feuchtigkeit in den Steckverbinder eindringt, kann es zu Kontaktoxidation kommen, wodurch der Kontaktwiderstand von 5 mΩ auf über 50 mΩ ansteigt, was zu einer Überhitzung der Schnittstelle und einer instabilen Stromübertragung führen kann.

Drittens basieren herkömmliche, narrensichere Konstruktionen häufig auf einer einzigen Keilnut zur Positionierung. In komplexen Feldverkabelungsumgebungen kann dies zu einer teilweisen Steckung führen. Wenn der Stecker nicht vollständig verriegelt ist, kann seine Vibrationsfestigkeit um bis zu 70 % sinken.

Diese Probleme stellen industrielle Wartungsteams seit langem vor große Herausforderungen. Branchenstatistiken zufolge können ungeplante Ausfallzeiten durch das Lösen von Steckverbindern zu jährlichen Verlusten von durchschnittlich mehr als 800.000 RMB pro Produktionslinie führen. Daher sind hochzuverlässige Verbindungslösungen gegen Vibrationen und Lockerung für intelligente Fertigungsanwendungen immer wichtiger geworden.

Die Kerntechnologie von CAZN: Dreifach-Verriegelungsmechanismus

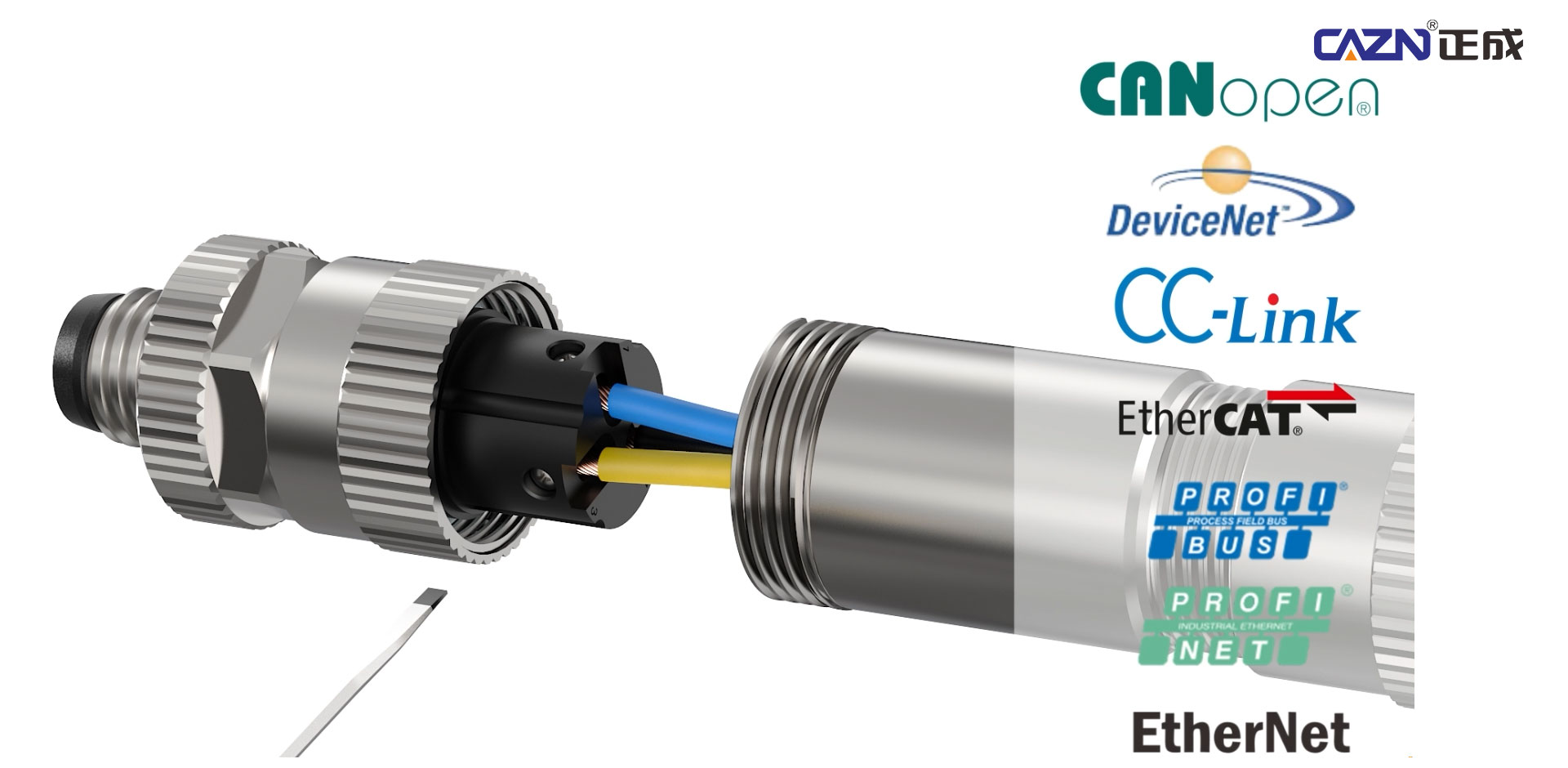

Um diese allgemeinen Herausforderungen der Branche zu bewältigen, hat CAZN mehr als ein Jahrzehnt Erfahrung in der industriellen Konnektivität genutzt, um einen fortschrittlichen Dreifach-Verriegelungsmechanismus zu entwickeln, der Gewindesicherung, Sicherungsringverriegelung und Stirnflächeneingriff kombiniert. Die Struktur soll ein Lösen an der mechanischen Quelle verhindern.

Hochpräzises Trapezgewindedesign

CAZN ersetzt herkömmliche metrische Gewinde durch eine optimierte Trapezgewindestruktur. Der Gewindeflankenwinkel wird auf 30° eingestellt, während eine Mikrooxidationsoberflächenbehandlung zur Verbesserung der Reibungseigenschaften angewendet wird.

Diese Konstruktion erhöht die Reibung im Gewindeeingriff um ca. 60 %, verbessert die Selbsthemmungsfähigkeit der Gewindeverbindung bei kontinuierlichen Vibrationen erheblich und verringert das Risiko einer Rotationslockerung.

Integrierte elastische Sicherungsringverriegelung

Im Gegenende des Steckverbinders ist ein elastischer Haltering integriert.

Wenn der Steckverbinder mit dem voreingestellten Drehmomentbereich von 0,8–1,2 N·m festgezogen wird, rastet der Haltering automatisch in die entsprechende Nut ein und schafft so eine doppelte mechanische Verriegelungsstruktur, die Gewinde und Haltering kombiniert.

Der zusätzliche mechanische Verriegelungsmechanismus verhindert auch bei starker Aufprallbelastung ein Rückdrehen der Schraubverbindung und minimiert das Risiko einer Lockerung.

Gezahnter Endflächeneingriff

CAZN verfügt außerdem über eine ringförmige, gezahnte Eingriffsstruktur an den zusammenpassenden Endflächen.

Nach dem Zusammenstecken greifen die gezahnten Oberflächen vollständig ineinander und helfen so, kleine axiale und radiale Bewegungen zu vermeiden.

In Kombination mit einem zweischichtigen FKM-Dichtungsring sorgt die Struktur für einen sicheren mechanischen Eingriff bei gleichzeitiger Beibehaltung der Dichtleistung an der Stirnseite und erfüllt sowohl die Anforderungen an Vibrationsfestigkeit als auch an den Schutz vor Wassereintritt.

Optimierte Kontaktstruktur für stabile elektrische Leistung

CAZN hat außerdem die interne Kontaktstruktur optimiert, um die elektrische Zuverlässigkeit bei Vibrationen zu verbessern.

Der Steckverbinder verwendet vergoldete Stifte, wobei jeder einzelne Stift über 12 unabhängige Kontaktfederelemente verfügt.

Diese Struktur trägt dazu bei, auch bei Vibrationen einen stabilen elektrischen Kontakt aufrechtzuerhalten.

Der Kontaktwiderstand bleibt bei ≤5 mΩ, wodurch das Risiko von Signalschwankungen, abnormaler Erwärmung und instabiler Stromübertragung an der Steckerschnittstelle verringert wird.

Umfassende Zuverlässigkeitstests: Industrielle Leistung anhand von Daten definieren

Jeder CAZN M8-Stecker, der mit dem Dreifachverriegelungsmechanismus ausgestattet ist, muss vor der Auslieferung einer umfassenden Zuverlässigkeitsprüfung unterzogen werden.

1.000 Stunden kontinuierlicher Vibrationstest

Der Steckverbinder wird 1.000 Stunden lang einem Verbundvibrationstest bei 10–2.000 Hz und einer Amplitude von 0,35 mm unterzogen.

Die gemessene Fadenlockerungsrate beträgt 0, während die Kontaktwiderstandsschwankung innerhalb von 0,5 mΩ bleibt.

Dies übertrifft die in der Industrie übliche Testdauer von 500 Stunden und bietet einen zusätzlichen Nachweis für die langfristige Vibrationsfestigkeit.

-40 °C bis +80 °C Temperaturwechseltest

Der Steckverbinder durchläuft 100 Hoch-Tief-Temperaturzyklen zwischen -40 °C und +80 °C.

Nach dem Test liegt die Abschwächung des Sicherungsdrehmoments unter 8 %, während die Dichtungsringe keine Verhärtung oder Rissbildung aufweisen.

Der Steckverbinder behält auch nach thermischen Wechseln weiterhin die Schutzart IP67 bei.

Mechanischer Stecktest mit 500 Zyklen

Der Steckverbinder durchläuft 500 vollständige Steck- und Trennzyklen.

Nach dem Test zeigt die Verriegelungsstruktur keinen nennenswerten Verschleiß und der Sicherungsring behält seine mechanische Leistung ohne Ermüdungsversagen.

Die Lockerungssicherheit bleibt bei 100 %, was zu einer deutlich längeren mechanischen Lebensdauer im Vergleich zu herkömmlichen industriellen M8-Steckverbindern führt.

1.000-Zyklen-Live-Load-Alterungstest

Bei einem Nennstrom von 3 A durchläuft der Steckverbinder unter Spannung 1.000 Steck- und Ziehzyklen.

An den Kontakten ist keine nennenswerte Lichtbogenerosion zu beobachten und der Kontaktwiderstand bleibt konstant unter 5 mΩ.

Dies trägt dazu bei, das Risiko einer übermäßigen Erwärmung der Schnittstelle und elektrischer Instabilität unter Betriebsbedingungen mit höherer Last zu verringern.

Nachvollziehbare Qualitätskontrolle

Die CAZN M8-Steckverbinderserie hat die Zertifizierungen des Qualitätsmanagementsystems ISO 9001 und IATF 16949 bestanden.

Alle Prüfvorgänge werden digital erfasst und sind nachvollziehbar.

Jedem Produkt wird ein eindeutiger Identifikationscode zugewiesen, sodass Kunden auf die vollständigen Test- und Qualitätsdaten zugreifen können.

Die Fehlerquote liegt unter 0,02 %, was eine gleichbleibende Qualität für industrielle Anwendungen gewährleistet, die einen stabilen Langzeitbetrieb erfordern.

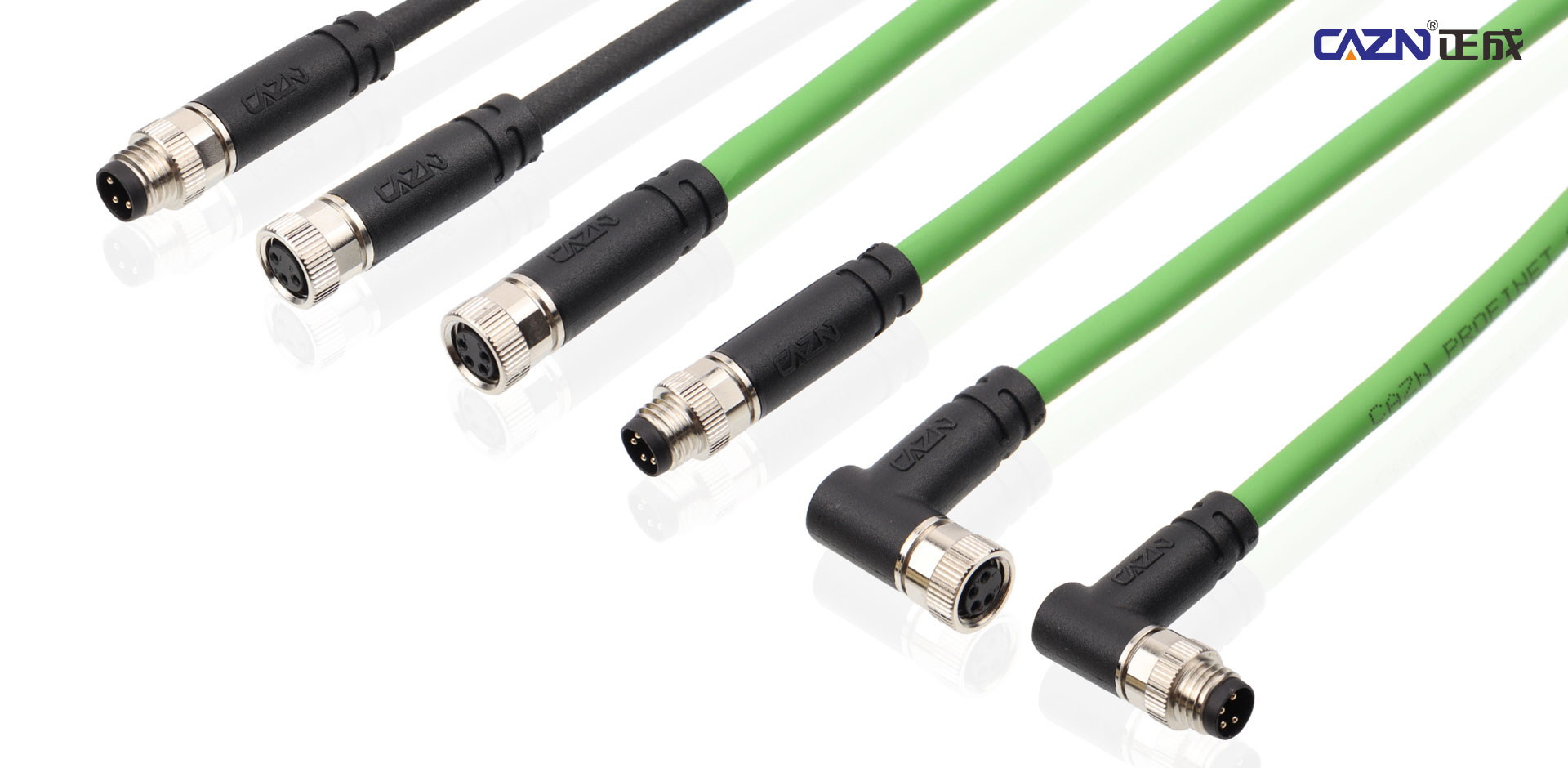

Entwickelt für anspruchsvolle Industrieanwendungen

Von strukturellen Innovationen bis hin zu umfassenden Zuverlässigkeitsüberprüfungen entwickelt CAZN seine Steckverbindertechnologie unter realen industriellen Betriebsbedingungen.

Der verbesserte M8-Verriegelungsmechanismus mit Vibrations- und Lockerungsschutz ist darauf ausgelegt, mit großen internationalen Steckverbindermarken wie Phoenix Contact, Weidmüller und HARTING zu vergleichen und kompatible Alternativen zu ihnen zu bieten. Gleichzeitig bietet er gezielte Vorteile bei der Lockerungssicherheit und der Anpassungsfähigkeit an raue Umgebungen.

Durch kontinuierliche Investitionen in die industrielle Konnektivitätstechnologie ist CAZN bestrebt, stabile und kostengünstige Verbindungslösungen für die intelligente Fertigung bereitzustellen und Kunden dabei zu unterstützen, die Zuverlässigkeit der Geräte zu verbessern, Wartungskosten zu senken und die Widerstandsfähigkeit industrieller Lieferketten zu stärken.
