CAZN | 7/8 Auswahlhilfe für wasserdichte Steckverbinder

Der Rundsteckverbinder CAZN 7/8 mit einem Durchmesser von 7/8 Zoll und einem 7/8-16UNF-Gewinde ist ein Steckverbinder in Industriequalität, der speziell für die Übertragung mittlerer bis hoher Leistung und die kombinierte Leistungs- und Signalübertragung in industriellen Automatisierungsanwendungen entwickelt wurde. Zu den Hauptvorteilen gehören die hohe Strombelastbarkeit von 8–13 A, eine Nennspannung von 300 V, eine hohe Vibrationsfestigkeit durch Schraubverriegelung und die Schutzart IP67. Der Steckverbinder wird häufig in der Windenergieerzeugung, im Hochgeschwindigkeitszug, im Automobilbau, im intelligenten Transportwesen, in der intelligenten Fertigung und in anderen industriellen Anwendungen eingesetzt.

Der CAZN 7/8-Anschluss ist mit großen internationalen Marken kompatibel und unterstützt NMEA 2000- Standardschnittstellen. Zu den verfügbaren Konfigurationen gehören 3-, 4-, 5- und 6-Pin-Versionen , Front- oder Rückplattenmontage, Lötdraht- oder PCB-Anschluss sowie IP65/IP67-Schutzoptionen. Die Serie folgt den Anforderungen der IEC 61076-2-101 und ist so konzipiert, dass sie die NMEA 2000-Kompatibilitätsanforderungen erfüllt.

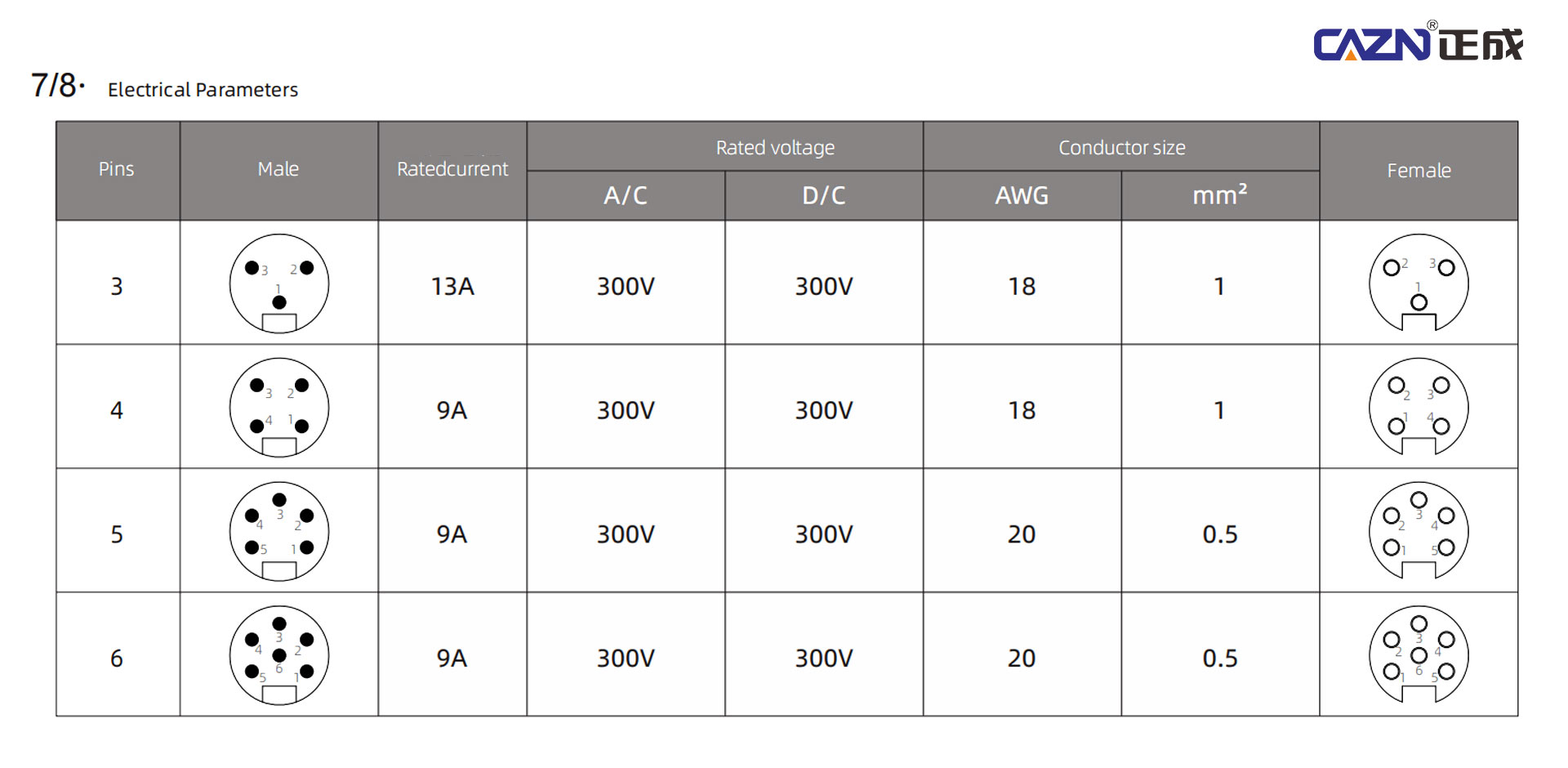

Auswahl nach Übertragungsanforderungen: Pin-Anzahl

Die Anzahl der Pins bestimmt direkt die Funktionen, die der Stecker unterstützen kann. Die Auswahl sollte daher auf den tatsächlichen Leistungs- und Signalanforderungen des Geräts basieren.

3-polig (2P+PE): Bevorzugt für die Stromübertragung

Die 3-Pin-Konfiguration ist in erster Linie für die Stromübertragung konzipiert und eignet sich für Standard-Stromversorgungsanwendungen, die stromführende, neutrale und Schutzerdungsanschlüsse erfordern. Zu den typischen Anwendungen gehören kleine und mittelgroße Motoren, Aktoren und einfache Sensorstromversorgungen. Mit einem maximalen Nennstrom von 13 A bietet die 3-Pin-Konfiguration die höchste Stromkapazität innerhalb der Serie.

4-polig: Strom + Hilfsstromkreis oder Steuersignal

Die 4-Pin-Konfiguration eignet sich für Anwendungen, die eine Stromübertragung zusammen mit einer kleinen Anzahl von Hilfsstromkreisen oder Steuersignalen benötigen. Zu den typischen Anwendungen gehören Aktoren, die Hilfsenergie oder einfache Rückmeldesignale benötigen.

5-polig: Integrierte Stromversorgung und Kommunikation

Die 5-Pin-Konfiguration eignet sich für Anwendungen, die eine gleichzeitige Strom- und Kommunikationsübertragung erfordern. Zu den typischen Anwendungen gehören Feldbusgeräte, die Protokolle wie DeviceNet und CANopen verwenden, wobei bestimmte Pins Kommunikationssignalen wie CAN_H und CAN_L zugewiesen werden können und diese gleichzeitig von Stromanschlüssen getrennt bleiben.

6-Pin: Komplexe Steuerungsanwendungen

Die 6-Pin-Konfiguration ist für komplexere Steuerungsanforderungen konzipiert, bei denen mehrere Rückmeldesignale oder Steuerkreise über einen einzigen Anschluss übertragen werden müssen. Es eignet sich für anspruchsvolle Aktoren und andere Geräte mit mehreren Signalschnittstellen.

Auswahl nach Montagemethode und Steckerstruktur

Die Montageposition, die Kabelausgangsrichtung und die Verkabelungsmethode sollten entsprechend der Gerätestruktur und der Installationsumgebung berücksichtigt werden.

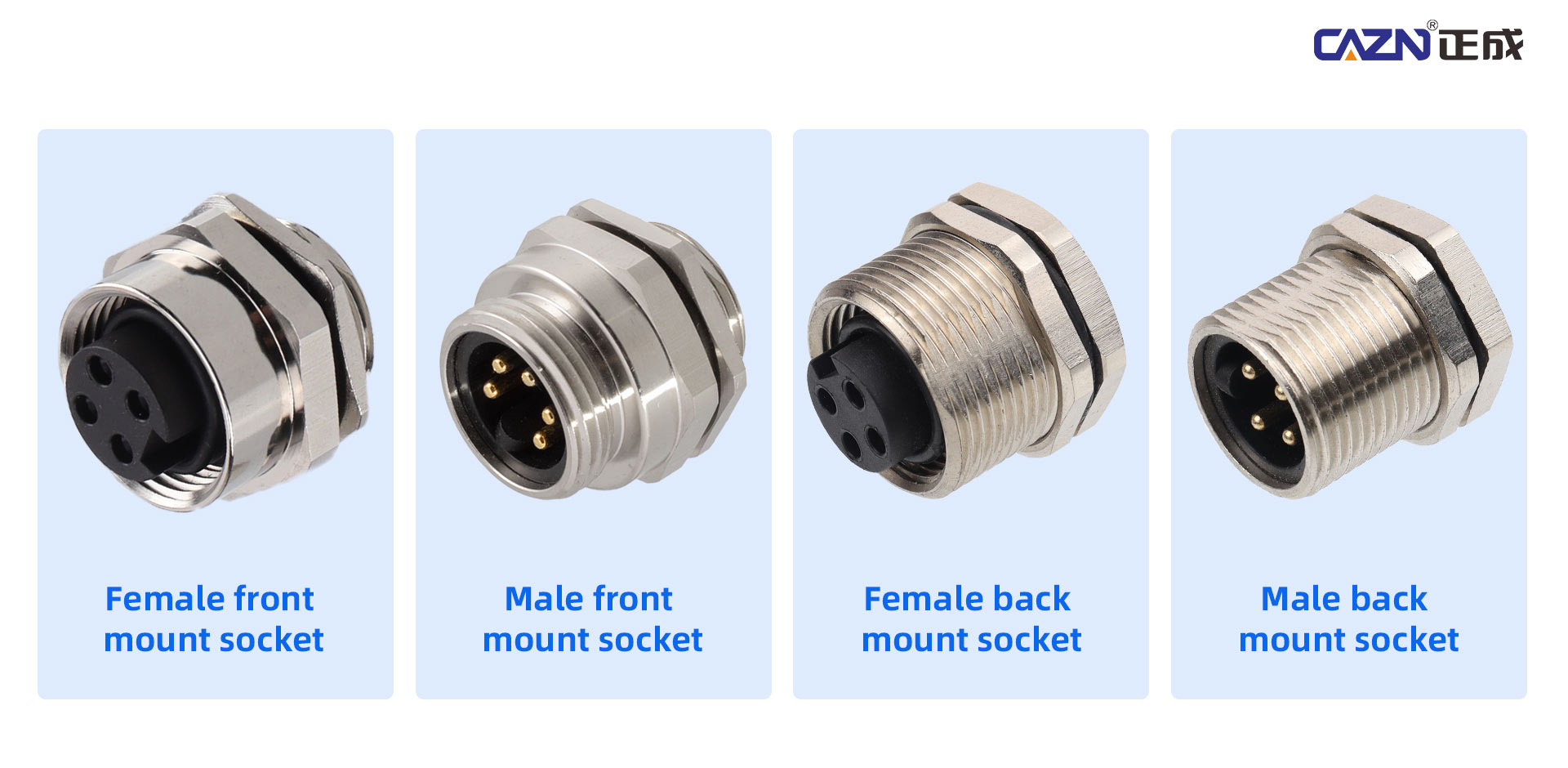

Montageposition: Schalttafelmontiert, vor Ort verdrahtbar oder vorgeformt

Für Gerätekörper und Schaltschränke können plattenmontierte Steckverbinder von der Vorder- oder Rückseite des Schaltschranks aus installiert werden und eignen sich für Schaltschränke, E/A-Boxen und andere feste Geräte.

Für vorübergehende Feldverkabelungen, Gerätemodifikationen oder Geräteendverbindungen bieten vor Ort verdrahtbare Versionen wie gerade und rechtwinklige Konfigurationen eine größere Flexibilität bei der Installation und können die Verkabelung mit Schraubklemmen unterstützen.

Für die Großserienproduktion integrieren vorgeformte Kabelbaugruppen den Stecker und das Kabel durch Spritzguss, wodurch der Aufwand für die Feldverkabelung reduziert und die Produktionskonsistenz verbessert wird.

Kabelabgangswinkel: gerade oder 90° rechtwinklig

Bei einer geraden Kabelführung kann ein gerader Steckverbinder dazu beitragen, den axialen Einbauraum zu minimieren.

Wenn Kabel durch Seitenwände, Ecken oder enge Räume herausgeführt werden müssen, kann ein 90°-Winkelstecker eine bessere Flexibilität bei der Verlegung bieten und Störungen mit umgebenden Komponenten reduzieren.

Verdrahtungsmethode: Lötdraht oder Schraubanschluss

Lötdrahtversionen nutzen Crimp- oder Lötmethoden zur Herstellung einer sicheren elektrischen Verbindung und eignen sich für feste Geräte und dauerhafte Installationen.

Schraubversionen ermöglichen eine Feldverdrahtung ohne Lötgeräte und eignen sich daher für die Installation vor Ort, Gerätemodifikationen und flexible Verkabelungsanforderungen.

Auswahl nach Umweltschutzanforderungen

Die Betriebsumgebung ist ein entscheidender Faktor bei der Auswahl eines wasserdichten Steckverbinders.

Standard-Industrieumgebungen

Für trockene Innenräume ohne starke Korrosionseinwirkung reicht im Allgemeinen die Schutzart IP65 oder IP67 aus, um Staubschutz und Beständigkeit gegen Spritzwasser zu gewährleisten.

Raue Industrieumgebungen

Für Außeninstallationen, feuchte Umgebungen, staubige Produktionsbereiche, ölige Bedingungen oder Anwendungen, die häufiges Waschen erfordern, sollte Schutzart IP67 oder höher in Betracht gezogen werden. IP67 bietet vollständigen Staubschutz und Widerstandsfähigkeit gegen zeitweiliges Untertauchen. IP68 ist vorbehaltlich der vom Hersteller angegebenen Testbedingungen besser für Anwendungen geeignet, bei denen eine längere Wassereinwirkung oder ein kontinuierliches Eintauchen erforderlich ist.

Umgebungen mit hoher Vibration

Anwendungen wie Stanzmaschinen, Robotergelenke und AGVs erfordern eine sichere mechanische Verbindung. Eine 7/8-16UNF-Gewindeverriegelungsstruktur sorgt für einen festen mechanischen Eingriff, der hilft, ein Lösen bei wiederholten Vibrationen zu verhindern. Für diese Anwendungen sind Schraubverbindungen gegenüber einfachen Schnappverbindungen vorzuziehen.

Auswahl nach Kabel- und Gehäusematerial

Kabelmaterial und Steckergehäusematerial sollten entsprechend der Betriebsumgebung und den Bewegungsanforderungen ausgewählt werden.

Kabelmantel

Für Standardanwendungen im Innenbereich bieten PVC-Kabel eine kostengünstige Lösung mit guter Flexibilität.

Für Anwendungen, die häufiges Biegen, Öleinwirkung oder kontinuierliche Bewegung erfordern – wie beispielsweise AGVs und Roboterarme – sind PUR-Kabel aufgrund ihrer verbesserten Abriebfestigkeit, Biegeleistung und Zugfestigkeit im Allgemeinen besser geeignet.

Gehäusematerial

Für herkömmliche Industrieumgebungen können technische Kunststoffe wie PA-Nylon oder andere Kunststoffgehäuse eine geeignete Kombination aus Isolierung, mechanischer Leistung und Kosteneffizienz bieten.

Für Anwendungen, die eine höhere Schlagfestigkeit, Korrosionsbeständigkeit oder elektromagnetische Abschirmung erfordern, können Metallgehäuse, wie z. B. vernickeltes Messing, zusätzlichen mechanischen Schutz und Abschirmleistung bieten.

Empfohlene Konfigurationen für verschiedene Anwendungen

Für reine Stromversorgungsanwendungen, wie z. B. Stromverteilungs- und Motorantriebssysteme in Produktionslinien, wird eine 3-polige IP67-Konfiguration mit einem geraden Stecker oder einer vorgeformten Kabelbaugruppe je nach Installationsanforderungen empfohlen.

Für die kombinierte Energie- und Signalübertragung, wie z. B. Feldbusmodule und dezentrale I/O-Systeme, empfiehlt sich eine 5-polige IP67-Konfiguration. Je nach verfügbarem Einbauraum kann ein gerader oder rechtwinkliger Stecker gewählt werden, während sich PUR-Kabel für Anwendungen mit Bewegung oder häufigem Biegen eignen.

Für Außenbereiche oder raue Umgebungen, einschließlich Photovoltaik-Energiespeichersystemen, Außenladestationen und Hafenmaschinen, kann eine 3-polige oder 5-polige IP68-Konfiguration zusammen mit einem PUR-Kabel und einer Gewindeverriegelungsstruktur in Betracht gezogen werden.

CAZN 7/8-Serie und Modellbeispiele

Die 7/8-Steckverbinderserie nach europäischem Standard von CAZN umfasst mehrere Konfigurationen, die für unterschiedliche Pinzahlen und strukturelle Anforderungen ausgelegt sind.

Zu den repräsentativen Modellen gehören: 7/8-P3-GWB P13, 7/8-P4-GWB P13, 7/8-P5-GWB P13, 7/8-P6-GWB P13

Im Allgemeinen entspricht die numerische Bezeichnung innerhalb des Modells der Pinanzahl und der strukturellen Konfiguration. Die genauen Spezifikationen sollten vor der Bestellung anhand der elektrischen, mechanischen und Umgebungsanforderungen des Geräts bestätigt werden.

Wichtige Punkte für den internationalen Markenaustausch

Die Steckverbinderserie CAZN 7/8 wurde entwickelt, um kompatible Ersatzoptionen für große internationale Marken zu bieten, darunter Phoenix Contact, Amphenol, TE Connectivity und Binder.

Das Ersatzdesign konzentriert sich auf die Übereinstimmung wichtiger mechanischer und elektrischer Schnittstellenanforderungen, einschließlich Steckerabmessungen und Pin-Konfigurationen. Für kompatible Anwendungen sind möglicherweise keine Änderungen an der ursprünglichen Montageöffnung der vorhandenen Ausrüstung erforderlich.

Bei der Auswahl eines CAZN-Ersatzsteckers für ein importiertes Produkt müssen zunächst die drei wichtigsten Parameter überprüft werden: Pinanzahl, Montagemethode und Schutzart. Mithilfe dieser Parameter lässt sich das passende CAZN-Modell schnell eingrenzen.

Vor dem endgültigen Austausch sollten jedoch auch die vollständige elektrische Nennleistung, die Gewindespezifikation, die Pinbelegung, die Kabelkonfiguration, die Montageabmessungen und die Umgebungsanforderungen des Originalsteckers überprüft werden, um eine vollständige Systemkompatibilität sicherzustellen.

Auswahl des richtigen wasserdichten CAZN 7/8-Steckers

Der richtige wasserdichte Steckverbinder CAZN 7/8 sollte entsprechend der tatsächlichen Kombination aus Leistungsanforderungen, Signalanforderungen, Installationsstruktur, Umgebungsbedingungen, Kabelbewegung und mechanischer Beanspruchung ausgewählt werden.

Ein 3-Pin-Stecker eignet sich im Allgemeinen für eine einfache Stromübertragung, während 5-Pin- und 6-Pin-Konfigurationen eine größere Flexibilität für kombinierte Strom-, Kommunikations- und Steuerungsanwendungen bieten. IP67 eignet sich gut für viele Industrieumgebungen, während IP68 für Anwendungen mit stärkerer Wassereinwirkung in Betracht gezogen werden kann.

Mit ihrem 7/8-16UNF-Gewindeanschluss, einem Nennstrom von 8–13 A, einer Nennspannung von 300 V, mehreren Pin-Konfigurationen und IP65/IP67-Schutzoptionen bietet die CAZN 7/8-Serie eine flexible Verbindungsplattform für industrielle Automatisierung, intelligente Fertigung, Transport, Energie und andere anspruchsvolle Anwendungen.
