CAZN | So wählen Sie M8-Steckverbinder für IO-Link-Anwendungen aus

Kernproduktmerkmale von M8-Steckverbindern

Der M8-Steckverbinder ist ein Miniatur-Industrierundsteckverbinder, der gemäß der internationalen Norm IEC 61076-2-104 entwickelt wurde. M8-Steckverbinder wurden für industrielle Automatisierungsanwendungen entwickelt, bei denen der Installationsraum begrenzt ist und eine verteilte Signalerfassung erforderlich ist. Sie werden häufig mit Remote-I/O-Modulen, kompakten Sensoren und kleinen Aktoren verwendet.

Strukturelle Merkmale

Das M8×1,0-Gewinde bietet einen kompakten Formfaktor, der für beengte Einbauräume und hochdichte Remote-I/O-Ports geeignet ist.

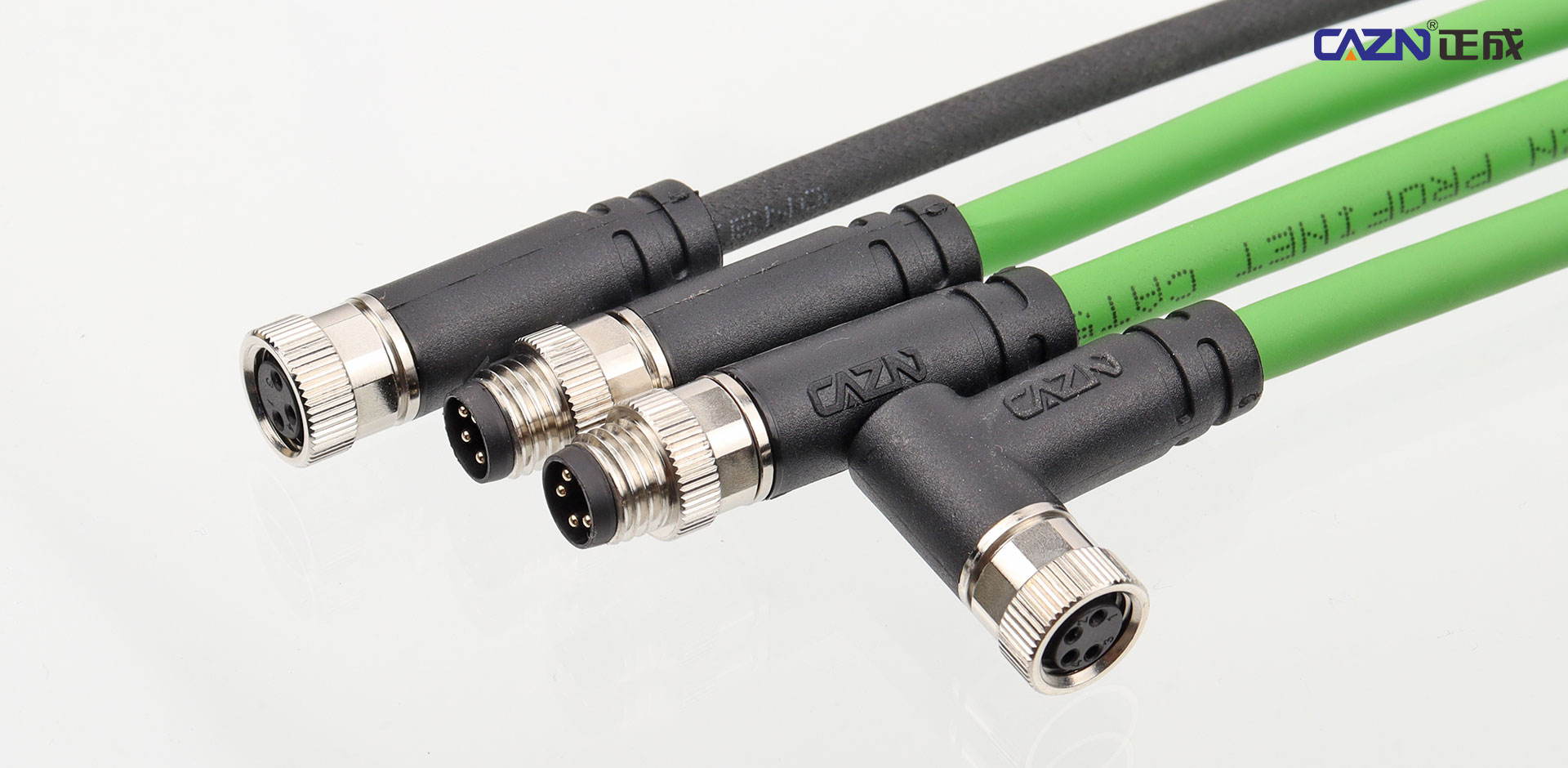

Es sind gerade und rechtwinklige Ausführungen erhältlich, mit Klemmfunktionen, um ein falsches Einsetzen zu verhindern, und einer Gewindesicherung, um die Vibrationsfestigkeit zu verbessern und ein Lösen zu verhindern.

Elektrische Leistung

M8-Steckverbinder unterstützen typischerweise eine Nennspannung von 50 V AC / 60 V DC und einen maximalen Strom von 3 A, wodurch sie für die industrielle Sensorstromversorgung und Signalübertragung mit 24 V geeignet sind.

Vergoldete Kontakte sorgen für einen geringen Kontaktwiderstand und einen reduzierten Signalverlust, während die Steckzykluslebensdauer ≥500 Zyklen erreichen kann.

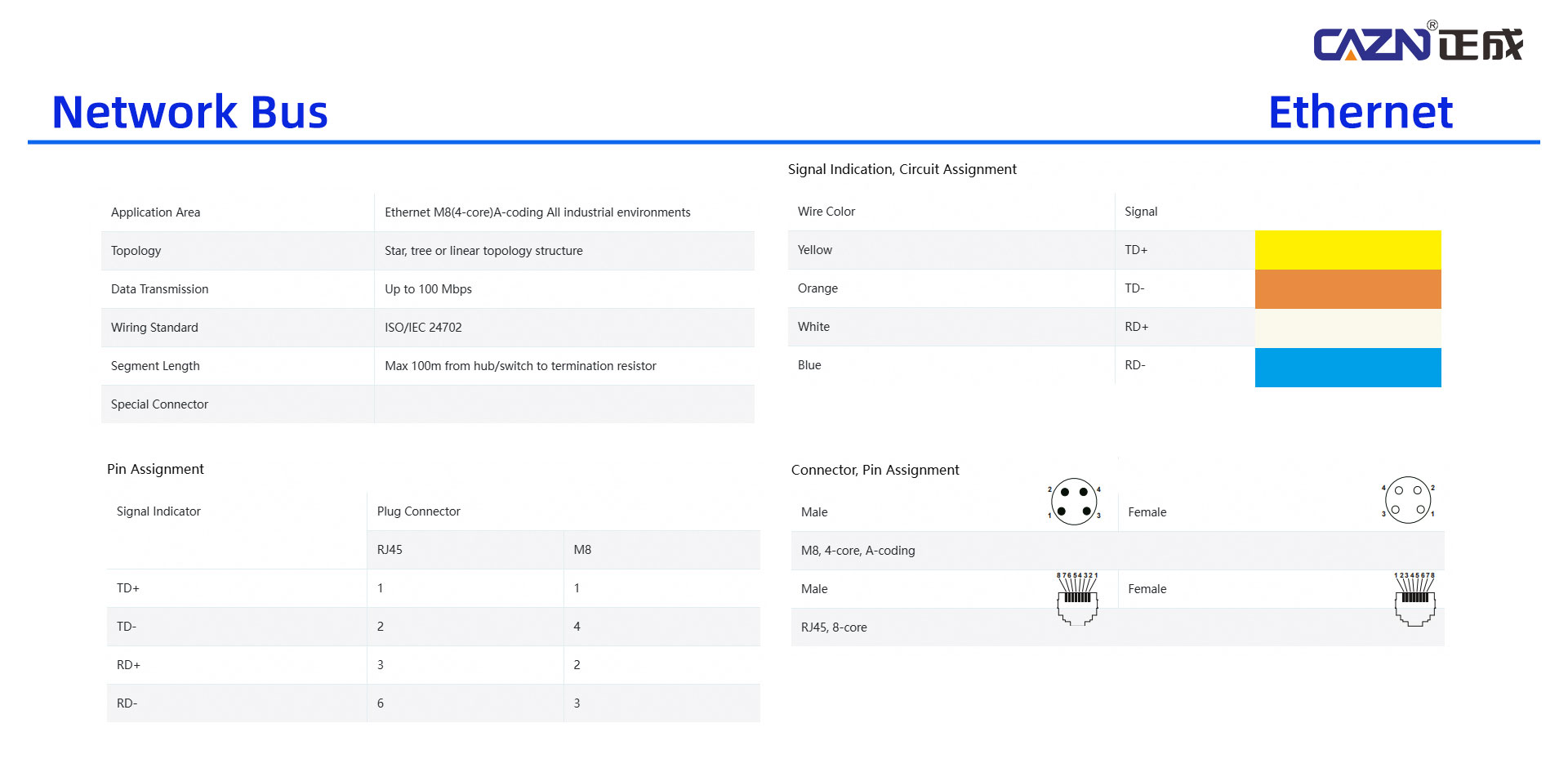

Zu den Pin-Konfigurationen gehören 2-, 3-, 4-, 5- und 8-Pin-Versionen, wobei die Kodierung A, B und D für verschiedene Sensor-, Feldbus- und Ethernet-Anwendungen verfügbar ist.

Schutz und Umweltleistung

Der Standardschutzgrad ist typischerweise IP67 und bietet Schutz vor Staub, Wassereintritt, Ölverschmutzung und Kondensation.

Die Steckverbinder sind so konzipiert, dass sie Vibrationen und mechanischen Stößen standhalten und sich daher für dynamische Betriebsumgebungen wie Produktionslinien und Robotersysteme eignen.

Zu den Gehäusematerialien gehören vernickeltes Messing und technische Kunststoffe, die für Beständigkeit gegen Korrosion und mechanischen Verschleiß sorgen.

Kabeloptionen

Je nach Anwendungsfall können Kabelummantelungen aus PVC, PUR und halogenfreien Flammschutzmaterialien ausgewählt werden.

PUR-Kabel bieten überragende Flexibilität und Widerstandsfähigkeit gegen wiederholtes Biegen und Ziehen, wodurch sie sich besonders für bewegliche Geräte und dynamische Kabelführungsanwendungen eignen.

Installation und Wartung

Der Schnellanschluss mit Gewinde vereinfacht die Installation vor Ort ohne komplizierte Löt- oder Abisoliervorgänge.

Das unabhängige Plug-and-Play-Design ermöglicht den Austausch einzelner Anschlusspunkte im Fehlerfall, ohne dass das komplette Verkabelungssystem verändert werden muss.

Basierend auf internationalen Standards können M8-Steckverbinder umfassend in Remote-I/O-Systeme, Näherungsschalter, fotoelektrische Sensoren und andere industrielle Automatisierungsgeräte verschiedener Marken integriert werden.

M8 vs. M12 Industrie-Rundsteckverbinder

So wählen Sie M8-Steckverbinder für IO-Link aus

Bei der Auswahl von M8-Steckverbindern für IO-Link-Anwendungen müssen drei Schlüsselaspekte berücksichtigt werden: Protokolleigenschaften, Hardwarespezifikationen und Betriebsbedingungen. Stecker, Kabel, I/O-Modul und Masterstation sollten als ein vollständiges Verbindungssystem betrachtet werden.

Passen Sie die Pin-Konfiguration und Codierung an

Für IO-Link-Anwendungen sollte ein M8 A-kodierter Steckverbinder gewählt werden, um den relevanten Anforderungen der IEC 61076-2-104 zu entsprechen.

Für die standardmäßige IO-Link-Gerätekonnektivität ist eine 4-Pin-Konfiguration erforderlich. Die typische Pinbelegung ist:

Pin 1: 24V+ Stromversorgung

Pin 3: 0V

Pin 4: C/Q bidirektionaler Kommunikationskanal

Pin 2: Hilfs-E/A oder unbenutzt, abhängig von der Gerätekonfiguration

Ein 3-poliger M8-Stecker kann nicht den vollständigen Standard-IO-Link-Anschluss bereitstellen, der für die Stromversorgung und die bidirektionale Kommunikation erforderlich ist.

Aus Gründen der elektrischen Kompatibilität sollte der Steckverbinder mindestens 60 V DC und 3 A unterstützen, mit einem Kontaktwiderstand von ≤10 mΩ, was ausreichend Spielraum für 24-V-IO-Link-Sensoren und deren Kommunikationsanforderungen bietet.

Wählen Sie die Verbindungsmethode entsprechend der Verkabelungsumgebung aus

Für eine kundenspezifische Verkabelung kann eine lötfreie Version mit Schraubklemmen oder Schraubklemmen bevorzugt werden. Es erfordert keine spezielle Crimpausrüstung und ermöglicht das Schneiden und Anschließen von Kabeln direkt am Installationsort, wodurch es für logistische Sortiersysteme und Automobilschweißlinien geeignet ist.

Für standardisierte Massenproduktionsverkabelungen sind im Allgemeinen vorgeformte, spritzgegossene Kabelbaugruppen vorzuziehen, da die integrierte Konstruktion eine gleichmäßigere Dichtungsleistung bietet und die Kabelvorbereitung in großem Maßstab vereinfacht.

Auch die Steckergeometrie sollte zum verfügbaren Einbauraum passen.

Für Anwendungen mit ausreichend Freiraum und einfacher Kabelführung sorgt ein gerader M8-Stecker für eine einfache Installation und bequemen Steckzugang.

Bei dicht installierten Sensoren oder beengten Platzverhältnissen kann ein 90° rechtwinkliger M8-Stecker die Einbautiefe reduzieren und dabei helfen, übermäßige Kabelbiegungen zu vermeiden.

Passen Sie Schutz- und Kabelmaterialien an die Umgebung an

Für Standard-Industrieanwendungen ist in der Regel ein M8-Stecker mit der Schutzart IP67 geeignet.

Für Kfz-Schweißlinien und andere Umgebungen, die Öl, Schweißspritzern, Vibrationen und Temperaturschwankungen ausgesetzt sind, sorgt ein PUR-Mantelkabel in Kombination mit einem M8-Stecker aus Edelstahl für eine verbesserte Beständigkeit gegenüber Öl, mechanischer Beanspruchung und Umwelteinflüssen.

Für anspruchsvolle Anwendungen kann ein Arbeitstemperaturbereich von etwa -40 °C bis +80 °C ein geeignetes Betriebsfenster für Außengeräte, Automobilproduktionslinien und andere Umgebungen mit variablen Temperaturen bieten.

Integrieren Sie M8-Steckverbinder mit IO-Link-E/A-Modulen

Die Auswahl des Steckverbinders sollte nicht unabhängig vom IO-Link-Master oder dem dezentralen E/A-Modul betrachtet werden.

Wenn ein dezentrales E/A-Modul M12-A-kodierte Ports verwendet, wie z. B. bestimmte dezentrale E/A-Systeme mit IP67, kann ein M8-Stecker nicht direkt angeschlossen werden. Um den Signalübergang abzuschließen, ist ein M8-zu-M12-Adapterkabel erforderlich.

Für kompakte IP20-I/O-Module, die in Schaltschränken eingebaut und mit M8-Anschlüssen ausgestattet sind, können M8-Stecker direkt angeschlossen werden. Da die Schaltschrankumgebung normalerweise trocken und geschützt ist, kann ein IP20-Stecker eine kostengünstigere Lösung darstellen als ein IP67-Produkt für den Außenbereich.

Beim Einsatz von IO-Link-Sensorverteilern sollte die Anzahl der M8-Ports der erforderlichen Sensordichte entsprechen. 4-Port- und 8-Port-M8-Verteilerboxen können mehrere Sensoren lokal anschließen, während die aggregierten Signale über eine M12-Busverbindung an den IO-Link-Master übertragen werden.

Typische Auswahl einer IO-Link-Anwendung

Für IO-Link-Lichtschranken an Logistik-Sortiermaschinen kann ein 4-adriger M8-Winkelstecker mit Schraubklemmung gewählt werden. Das Kabel kann durch einen Schutzschlauch geführt und vor Ort abgeschlossen werden, während der vierte Leiter den für IO-Link erforderlichen bidirektionalen C/Q-Kommunikationskanal bereitstellt.

Für IO-Link-Näherungssensoren an Automobilschweißlinien kann ein 4-adriger M8-Stecker mit einem ölbeständigen PUR-Kabel mit der Anti-Vibrations- und Anti-Lockerungs-Verriegelungsstruktur von CAZN kombiniert werden. Diese Konfiguration ist so konzipiert, dass sie Schweißspritzern, Ölverschmutzungen und kontinuierlichen hochfrequenten Vibrationen standhält und das Risiko von Verbindungsfehlern aufgrund mechanischer Lockerung verringert.

Für kompakte IO-Link-Module in Schaltschränken kann ein 4-adriger, gerader M8-Stecker mit Federzugklemmenverdrahtung der Schutzart IP20 eine wirtschaftliche Lösung für trockene, geschützte Umgebungen sein.

CAZN: M8-Hardware mit industrieller Digitalisierung verbinden

Die grundlegende Wettbewerbsfähigkeit der industriellen Automatisierung wird häufig von scheinbar kleinen Verbindungsschnittstellen bestimmt.

Von der vibrations- und lockerungssicheren Strukturinnovation der M8-Steckverbinder bis hin zur Implementierung der digitalen IO-Link-Kommunikation im gesamten System konzentriert sich CAZN auf reale industrielle Betriebsbedingungen und integriert die Prinzipien der Stabilität, Zuverlässigkeit und Rückverfolgbarkeit in jeden Kontakt-, Thread- und Validierungsprozess.

CAZN vergleicht nicht nur die grundlegende Leistung mit internationalen Marken. Ziel ist es, Industriekunden Verbindungslösungen zu bieten, die besser an die lokale Produktionsumgebung angepasst und unter Betriebsbedingungen mit hoher Belastung, hoher Vibration und breiten Temperaturbereichen kostengünstiger sind.

Durch die kontinuierliche Verbesserung der Kompatibilität zwischen M8-Steckerhardware und IO-Link-Kommunikationstechnologie möchte CAZN jeden Sensorverbindungspunkt zu einem zuverlässigen Dateneingangspunkt für die industrielle Digitalisierung machen und Kunden dabei helfen, die betriebliche Effizienz zu verbessern, Kosten zu senken und die Unabhängigkeit der Lieferkette zu stärken.
