Auswahlhilfe für CAZN M-Serie-Steckverbinder: Auswahl der richtigen Lösung von M5 bis M40

Steckverbinder der M-Serie sind die Grundlage der industriellen Konnektivität, aber bei der Auswahl des richtigen Steckverbinders geht es nie nur darum, eine größere Größe zu wählen. Die eigentliche Auswahlstrategie basiert auf der genauen Abstimmung dreier Schlüsselfaktoren: Einbauraum, Übertragungsanforderungen und Umweltbeständigkeit. Die Wahl eines übergroßen Steckverbinders kann unnötige Kosten verursachen und wertvollen Platz beanspruchen, während unsachgemäße Installationsbelastungen zu versteckten Zuverlässigkeitsrisiken führen können.

Mit einem kompletten Sortiment an Steckverbindern der M-Serie nach europäischem Standard von M5 bis M40 bietet CAZN präzise Verbindungslösungen für Anwendungen, die von der Miniatursignalübertragung bis hin zu Hochleistungs-Industriegeräten reichen. Unterstützt durch eine 20.000 m² große eigene Produktionsanlage und mehr als 30 patentierte Technologien kombiniert CAZN fortschrittliche Fertigungskapazitäten mit praktischer Anwendungserfahrung, um Kunden dabei zu helfen, Auswahlrisiken zu reduzieren, die Gerätezuverlässigkeit zu verbessern und die Gesamtsystemleistung zu optimieren.

Dieser Auswahlleitfaden integriert die Produkteigenschaften und die technische Erfahrung von CAZN, um Benutzern dabei zu helfen, bei der Gerätekonstruktion und -beschaffung genauere Steckverbinderentscheidungen zu treffen.

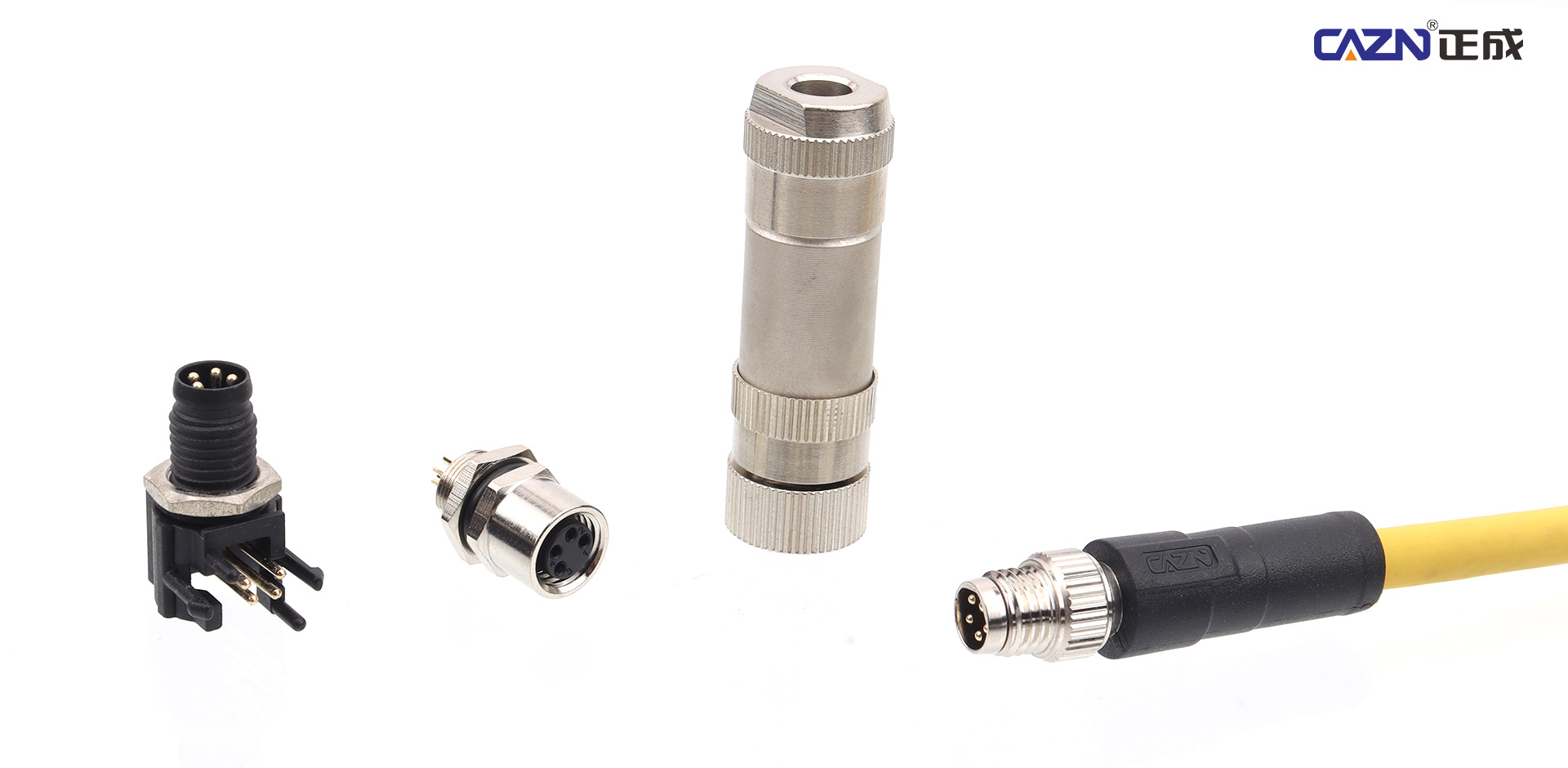

Auswahl der Steckverbinder der CAZN M-Serie: Beginnen Sie mit dem Installationsraum

Der Installationsraum ist die erste Einschränkung bei der Auswahl eines Steckverbinders der M-Serie, da der verfügbare Montagebereich die maximal zulässige Steckverbindergröße bestimmt. Die Steckverbinder der CAZN M-Serie sind für metrische Gewindedurchmesser von 5 mm bis 40 mm konzipiert, wobei jede Größe für verschiedene Industrieszenarien optimiert ist.

Für extrem begrenzte Platzverhältnisse, wie z. B. Miniatursensoren, kompakte Steuermodule und Robotergelenke, ist der CAZN M5-Stecker eine ideale Lösung. Mit einem M5 × 0,5-Gewinde, einem kompakten Design mit 5 mm Durchmesser und der Unterstützung von 2–4 Kontakten bietet der M5-Stecker eine stabile Signalübertragung mit einem Nennstrom von 1 A. Seine Gewindeverriegelungsstruktur bietet eine hervorragende Vibrationsfestigkeit und eignet sich daher für Anwendungen, bei denen herkömmliche Steckverbinder aus Platzgründen nicht installiert werden können.

Wenn bei kompakten Geräten etwas mehr Anschlussmöglichkeiten erforderlich sind, bietet der CAZN M8-Stecker ein ausgewogenes Verhältnis zwischen Größe und Leistung. Mit einem M8 × 1,0-Gewinde, Unterstützung für 3–8 Kontakte, Nennstrom von 1,5 A bis 4 A, Betriebstemperatur von -25 °C bis +85 °C und IP67-Schutz werden M8-Steckverbinder häufig in industriellen Sensoren, SPS-E/A-Modulen und kompakten Automatisierungssystemen verwendet. Ihre Beständigkeit gegenüber Öl, Kälte und mechanischen Vibrationen macht sie für anspruchsvolle Industrieanwendungen geeignet.

Für Anwendungen, die eine höhere Zuverlässigkeit bei begrenztem Installationsraum erfordern, wie z. B. medizinische Geräte, Prüfinstrumente und kompakte Steuereinheiten, bietet der CAZN M9-Steckverbinder eine Zwischenlösung zwischen M8 und M12. Es unterstützt 2–8 Kontakte, einen Nennstrom von 1 A bis 4 A und ist entweder mit Metall- oder Kunststoffgehäuse erhältlich. Der sichere Schraubenverriegelungsmechanismus sorgt für eine stabile Verbindungsleistung auch bei anhaltenden Vibrationen.

Wenn der Installationsraum ausreichend ist, werden M12- und größere Steckverbinder zur bevorzugten Wahl für allgemeine Industrieanwendungen. Der CAZN M12-Stecker mit einem M12 × 1,0-Gewinde hat sich aufgrund seiner breiten Palette an Kodierungsoptionen, seines robusten Gehäusedesigns und seiner Kompatibilität mit Sensoren, Aktoren, Kommunikationssystemen und Automatisierungsgeräten zu einem der am weitesten verbreiteten Industrieverbindungsstandards entwickelt.

Es ist wichtig zu verstehen, dass größere Anschlüsse nicht immer besser sind. Beispielsweise kann die Verwendung eines M12-Steckers in einem Miniaturgerät, das für M5-Konnektivität ausgelegt ist, die Installationsschwierigkeiten, die Kosten und die Systemgröße erheblich erhöhen, ohne zusätzliche Vorteile zu bieten. Um eine genaue Bewertung zu unterstützen, stellt CAZN mehr als 3.000 Produktmuster für Installationstests vor der Massenproduktion zur Verfügung.

Passen Sie die Auswahl der Steckverbinder an die elektrischen und Datenübertragungsanforderungen an

Nach der Bestätigung des Installationsraums besteht der nächste Schritt in der Auswahl des Steckverbinders entsprechend den elektrischen Anforderungen, einschließlich Signaltyp, Nennstrom, Spannungspegel und Kommunikationsgeschwindigkeit.

Für die Signalübertragung mit geringem Strom unter 1 A werden üblicherweise M5-, M8- und M9-Steckverbinder ausgewählt. Diese kompakten Steckverbinder sind für Sensoren, Schalter und Steuersignalanwendungen konzipiert, bei denen stabile elektrische Leistung und Signalintegrität unerlässlich sind.

Für mittlere Stromanforderungen zwischen 1,5 A und 10 A bieten M8-, M12-, M14- und M16-Steckverbinder flexiblere Lösungen. Unter anderem unterstützt der CAZN M12-Stecker eine Vielzahl elektrischer Spezifikationen mit Nennströmen von 0,5 A bis 16 A und Spannungen von 30 V bis 630 V, wodurch er für industrielle Sensoren, Aktoren und kleine Automatisierungsgeräte geeignet ist.

Der CAZN M14-Stecker unterstützt Nennströme von 2 A bis 15 A und wird häufig in Szenarien mittlerer Leistung wie LED-Beleuchtungssystemen für den Außenbereich eingesetzt. Der gemäß IEC 61076-2-106 konzipierte M16-Steckverbinder bietet einen Nennstrom von 1 A bis 7 A mit hervorragender EMI-Abschirmungsfähigkeit und eignet sich somit für Anwendungen, die eine zuverlässige Strom- und Signalübertragung erfordern.

Für Anwendungen mit höherer Leistung von 10 A bis 28 A sind M23- und 7/8-Steckverbinder besser geeignet. Der CAZN M23-Stecker unterstützt einen Nennstrom von bis zu 28 A, eine Betriebsspannung von bis zu 600 V und verfügt über eine 360°-Vollmetallschirmung. Es kann sowohl Strom als auch Signale über einen einzigen Anschluss übertragen und ist somit die ideale Wahl für Servomotoren, Antriebe und industrielle Bewegungssteuerungssysteme.

Der 7/8-Stecker unterstützt Nennströme von 10 A bis 12 A und ist speziell für Anwendungen mit mittlerer und hoher Stromversorgung konzipiert. Es wird häufig in anspruchsvollen Industrieumgebungen wie der Öl-, Chemie- und Schwerindustrie eingesetzt.

Für die industrielle Hochgeschwindigkeitskommunikation bieten M12 D-kodierte und X-kodierte Steckverbinder spezielle Lösungen. Der CAZN M12 D-kodierte Steckverbinder ist für 100 Mbit/s Industrial Ethernet konzipiert und unterstützt Protokolle wie EtherCAT und PROFINET. Der X-kodierte M12-Stecker unterstützt Übertragungsgeschwindigkeiten von bis zu 10 Gbit/s und eignet sich daher für maschinelle Bildverarbeitung, Hochgeschwindigkeits-Datenerfassung und fortschrittliche intelligente Fertigungsanwendungen.

Für Hochleistungsgeräte, die eine maximale Kraftübertragung erfordern, bietet der CAZN M40-Stecker eine spezielle Lösung. Mit einer Gewindegröße von 40 mm, 4–8 Kontakten und einer maximalen Leistung von 63 A / 630 V ist es für Hochleistungsroboter, Industrieantriebe und große mechanische Systeme konzipiert.

Die Kontaktmenge ist ein weiterer wichtiger Gesichtspunkt bei der Auswahl. Beispielsweise unterstützt ein M5-Stecker maximal vier Kontakte. Wenn mehr Signalkanäle erforderlich sind, ist die Auswahl eines M8- oder M12-Steckers mit höherer Kontaktdichte ein besserer Ansatz, als mehrere Signale durch begrenzte Pins zu zwingen. Der 17-polige M12-Stecker von CAZN bietet eine kompakte Lösung mit hoher Dichte für komplexe Automatisierungssysteme und Roboteranwendungen.

Wählen Sie die Schutzstufe entsprechend der Betriebsumgebung aus

Die Betriebsumgebung bestimmt direkt den erforderlichen Schutzgrad, das Gehäusematerial und die Dichtungsleistung des Steckverbinders.

Für Standard-Industrieumgebungen reicht in der Regel die Schutzart IP67 aus. CAZN M5-, M8- und M12-Standardsteckverbinder bieten zuverlässigen Staubschutz und Widerstand gegen zeitweiliges Eintauchen in Wasser und eignen sich daher für die industrielle Automatisierung, Robotik und allgemeine Fertigungsanlagen.

Für Anwendungen, die ständiger Feuchtigkeit oder Außenbedingungen ausgesetzt sind, wird die Schutzart IP68 empfohlen. Die M14-, M16- und M23-Steckverbinder von CAZN unterstützen die Schutzart IP68 und eignen sich für anspruchsvolle Umgebungen wie Photovoltaikanlagen, Steuerungsgeräte im Freien und nasse Industrieanlagen. Diese Produkte haben unter rauen Bedingungen eine zuverlässige Leistung gezeigt, mit jährlichen Ausfallraten von nur 0,02 % in verifizierten Anwendungen.

Für Umgebungen, die eine häufige Hochdruckreinigung erfordern, wie z. B. Lebensmittelverarbeitung und medizinische Geräte, sind Steckverbinder mit IP69K-Schutz erforderlich. CAZN M16- und M23-Steckverbinder mit IP69K-Schutz können der Reinigung bei hohen Temperaturen und hohem Druck mit Wasser standhalten und gleichzeitig eine zuverlässige Dichtungsleistung beibehalten.

In Bereichen mit starken elektromagnetischen Störungen, wie Servosystemen, Bahnausrüstung und industriellen Automatisierungsumgebungen, sind Steckverbinder mit 360°-Abschirmstrukturen unerlässlich. CAZN M23- und M12-X-kodierte Steckverbinder verwenden eine Vollmetall-Abschirmungstechnologie, um elektromagnetische Störungen zu reduzieren und eine stabile Strom- und Datenübertragungsleistung aufrechtzuerhalten.

Die Auswahl der Schutzstufe muss immer mit der tatsächlichen Anwendungsumgebung übereinstimmen. Die Verwendung eines IP67-Steckers in einer IP68-erforderlichen Anwendung kann zum Eindringen von Wasser und zu Stromausfällen führen. Neben dem Steckverbinderdesign beeinflussen auch Dichtungsmaterialien und Installationsprozesse die Gesamtschutzleistung. CAZN bietet maßgeschneiderte Testdienstleistungen an, darunter Einführ- und Extraktionszyklustests, Vibrationstests und Salzsprühtests, wobei die Verifizierungsdaten Dritter innerhalb von 24 Stunden verfügbar sind.

Schnellauswahlanleitung für Steckverbinder der CAZN M-Serie

Zur einfacheren Auswahl lassen sich die Grundprinzipien wie folgt zusammenfassen:

Kleiner Bauraum erfordert kleinere M-Größen, während Anwendungen mit höherem Strom größere Steckverbinder erfordern. Signalanwendungen sollten entsprechend der Kontaktmenge ausgewählt werden, während raue Umgebungen entsprechende IP-Schutzniveaus erfordern.

Für die allgemeine Industrieautomation ist M12 die häufigste Wahl.

Für Servomotoren und Bewegungssysteme bietet M23 eine zuverlässige Leistungs- und Signalintegration.

Für die industrielle Hochgeschwindigkeitskommunikation bieten M12-X-kodierte Steckverbinder eine fortschrittliche Datenleistung.

Für Hochleistungsgeräte bietet M40 maximale Strombelastbarkeit.

Mit umfassenden Zertifizierungen und technischer Unterstützung hilft CAZN seinen Kunden, zuverlässige und effiziente industrielle Konnektivität zu erreichen.

Wichtige Überlegungen zur Auswahl der M12-Stecker-Kodierung

M12-Steckverbinder sind in verschiedenen Kodierungsarten erhältlich, darunter A-, B-, D- und X-Kodierung. Jede Kodierungsstruktur verfügt über ein einzigartiges mechanisches Design, was bedeutet, dass verschiedene Kodierungstypen nicht austauschbar angeschlossen werden können.

Vor der Auswahl eines M12-Steckers müssen die Schnittstellen- und Kommunikationsanforderungen des Geräts bestätigt werden.

A-kodierte M12-Steckverbinder werden häufig für Sensoren und Standardsignalübertragungen verwendet. CAZN M12 A-kodierte Steckverbinder unterstützen 2–17 Kontakte und eignen sich daher für verschiedene industrielle Automatisierungsanwendungen.

B-kodierte M12-Steckverbinder sind hauptsächlich für Feldbus-Kommunikationssysteme wie PROFIBUS konzipiert und gewährleisten eine stabile industrielle Netzwerkübertragung.

D-kodierte M12-Steckverbinder sind für 100 Mbit/s Industrial Ethernet optimiert und unterstützen Echtzeit-Kommunikationsprotokolle wie EtherCAT und PROFINET.

X-kodierte M12-Steckverbinder sind für eine Hochgeschwindigkeits-Datenübertragung von bis zu 10 Gbit/s ausgelegt und entsprechen der IEC 61076-2-109. Sie werden häufig in industriellen Bildverarbeitungssystemen, Hochgeschwindigkeitsinspektionsgeräten und fortschrittlichen Datenerfassungsanwendungen eingesetzt.

Die Auswahl des falschen Kodierungstyps kann zu einer Inkompatibilität der Installation oder einer unzureichenden Kommunikationsleistung führen. CAZN bietet professionellen technischen Support und Mustertestdienste, um Kunden dabei zu helfen, die korrekte Steckerkonfiguration vor der Produktion zu bestätigen.

Abschluss

Die Steckverbinder der M-Serie von CAZN bieten ein komplettes Portfolio industrieller Konnektivität und decken Anwendungen von Miniatur-M5-Signalverbindungen bis hin zu Hochleistungs-M40-Industriesystemen ab. Durch eine präzise Produktauswahl basierend auf Einbauraum, Getriebeanforderungen und Umgebungsbedingungen können Kunden eine höhere Gerätezuverlässigkeit, eine längere Lebensdauer und geringere Wartungskosten erreichen.

Mit einer 20.000 m² großen Produktionsanlage, einer jährlichen Produktionskapazität von über 5 Millionen Einheiten und der IATF 16949-Zertifizierung hat CAZN starke Fertigungskapazitäten und technische Vorteile auf dem Markt für Industriesteckverbinder aufgebaut. Standardprodukte können innerhalb von 48 Stunden versendet werden, während kundenspezifische Lösungen innerhalb von 7 Tagen geliefert werden können. Mit mehr als 70 % Stammkunden bietet CAZN weiterhin zuverlässige Verbindungslösungen für globale Industrieanwendungen.

Für professionelle Unterstützung bei der Auswahl von Steckverbindern, Anwendungsberatung oder Mustertests bietet das technische Team von CAZN maßgeschneiderte Lösungen, um Kunden dabei zu helfen, das optimale Verbindungsdesign für ihre Geräte zu erreichen.
