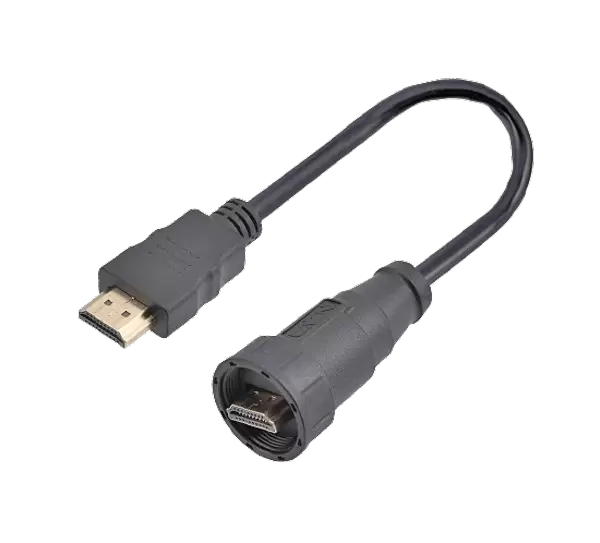

Zuhause / Produkte / E-Anschluss / HDMI / HDMI Str.Male auf Str.Male Kabelstecker (mit Gewinde)
HDMI
Wasserdichter Steckverbinder aus Kunststoff/HDMI-Serie Typ: Gerader umspritzter Stecker Geschlecht: Stecker zu Stecker umspritzte Kabelkupplung: Gewinde (T) Spezifikationen: HDMI 2K, HDMI 4K, HDMI 8K Kabel: PVC, PU, PE Lange Leitung: Anpassbar, Abgeschirmt: Ja/ NEIN, Zertifizierung: CE RoHS
Produktinformationen
Mechanischer Parameter
| Kunststoffmaterial: | PA66, Nylon, verstärktes Nylon, Silikon |
| Metallmaterial: | Kupfer vergoldet |
| Kupplung: | Gewindesicherung (T) |
| Kündigungsart: | Löten, Schweißplatte |
| Kontaktwiderstand: | 30 mΩ |
| Haltbarkeit: | ≥10000 (Zyklen) |
| Isolationswiderstand: | ≥100 mΩ DC500V |
| Anwendbare Temperatur: | -40℃ ~ +105℃ |
| Nennstrom: | 50mA |
| Wasserdichtigkeitsgrad: | IP67 |
| Spezifikation | 13/16"-28UNS |
Elektrischer Schaltplan

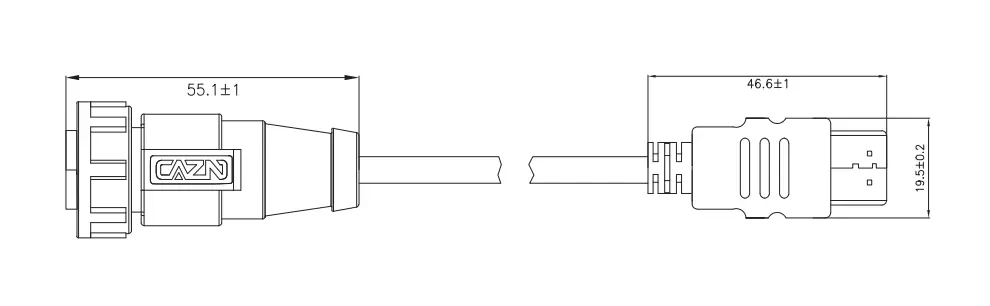

Dimension
Produktbestellung
| Produktname | Spezifikation | Kabel | Schild | P/N | 3D-Download | 2D-Download |
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-2K | PVC | JA | E13T-MH2-MWA/NWA-xxPV-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-2K | PVC | NEIN | E13T-MH2-MWA/NWA-xxPV | ||
HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-2K | PU | JA | E13T-MH2-MWA/NWA-xxPU-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-2K | PU | NEIN | E13T-MH2-MWA/NWA-xxPU | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-2K | PE | JA | E13T-MH2-MWA/NWA-xxPE-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-2K | PE | NEIN | E13T-MH2-MWA/NWA-xxPE | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-4K | PVC | JA | E13T-MH4-MWA/NWA-xxPV-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-4K | PVC | NEIN | E13T-MH4-MWA/NWA-xxPV | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-4K | PU | JA | E13T-MH4-MWA/NWA-xxPU-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-4K | PU | NEIN | E13T-MH4-MWA/NWA-xxPU | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-4K | PE | JA | E13T-MH4-MWA/NWA-xxPE-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-4K | PE | NEIN | E13T-MH4-MWA/NWA-xxPE | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-8K | PVC | JA | E13T-MH8-MWA/NWA-xxPV-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-8K | PVC | NEIN | E13T-MH8-MWA/NWA-xxPV | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-8K | PU | JA | E13T-MH8-MWA/NWA-xxPU-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-8K | PU | NEIN | E13T-MH8-MWA/NWA-xxPU | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-8K | PE | JA | E13T-MH8-MWA/NWA-xxPE-S | ||
| HDMI Str.Male auf Str.Male Kabelstecker (Gewinde)-xxM | HDMI-8K | PE | NEIN | E13T-MH8-MWA/NWA-xxPE |
*Wenn Sie einen anderen Draht wählen müssen, wenden Sie sich bitte an den Kundendienst.
