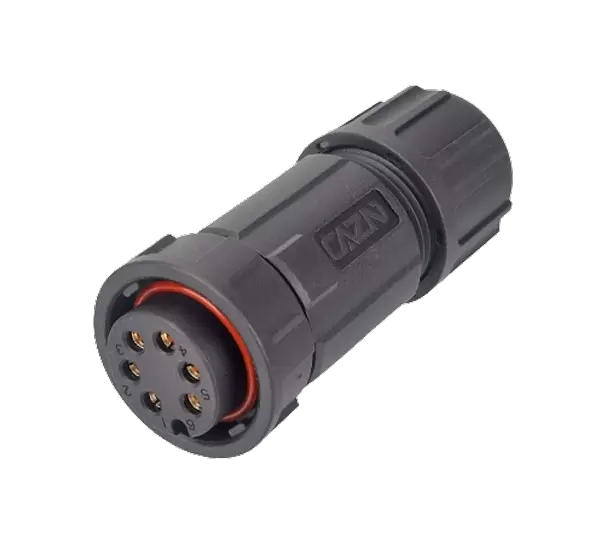

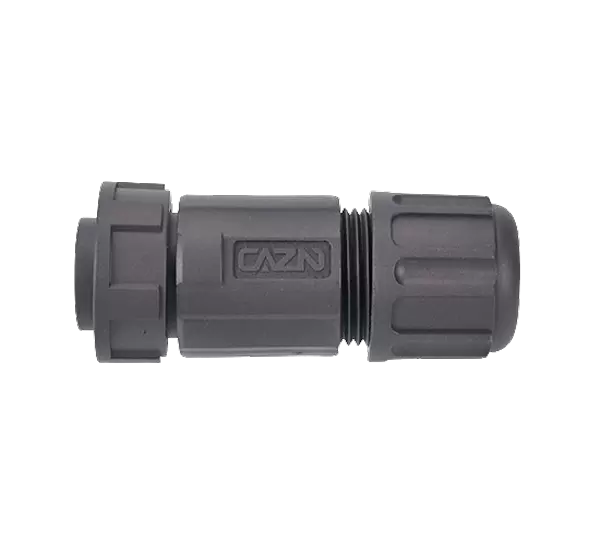

Zuhause / Produkte / E-Anschluss / E16 / Gerader, vor Ort installierbarer E16-Stecker (Bajonett)
E16
Wasserdichter Steckverbinder aus Kunststoff/Serie E16. Typ: Gerader konfektionierter Stecker. Geschlecht: Buchse. Kupplung: Bajonett (B). Anschluss: Löten. Anzahl der Adern: 2, 3, 4, 5, 6. 7, 18, 20, 21, 22 Pins. Abgeschirmt: Keine Zertifizierung : CE RoHS
Produktinformationen
Mechanischer Parameter
| Schalenmaterial: | Thermoplastischer Kunststoff PA66, Flammschutzklasse: V-0 |
| Kontaktmaterial: | Kupfer vergoldet |
| Kupplung: | Bajonett(B) |
| Beendigungsweg: | Lot |
| Lot: | ≥500 Zyklen |
| Isolationswiderstand: | ≥2000mΩ |
| Anwendbare Temperatur: | -40℃ ~ +105℃ |
| Verdrahtungsbereich: | 6,0 mm ~ 13,0 mm |
| Wasserdichtigkeitsgrad: | IP67, IP68 |
| Spezifikationen: | 1"-20UNEF |
| Nennstrom: | 250~600V AC/DC |

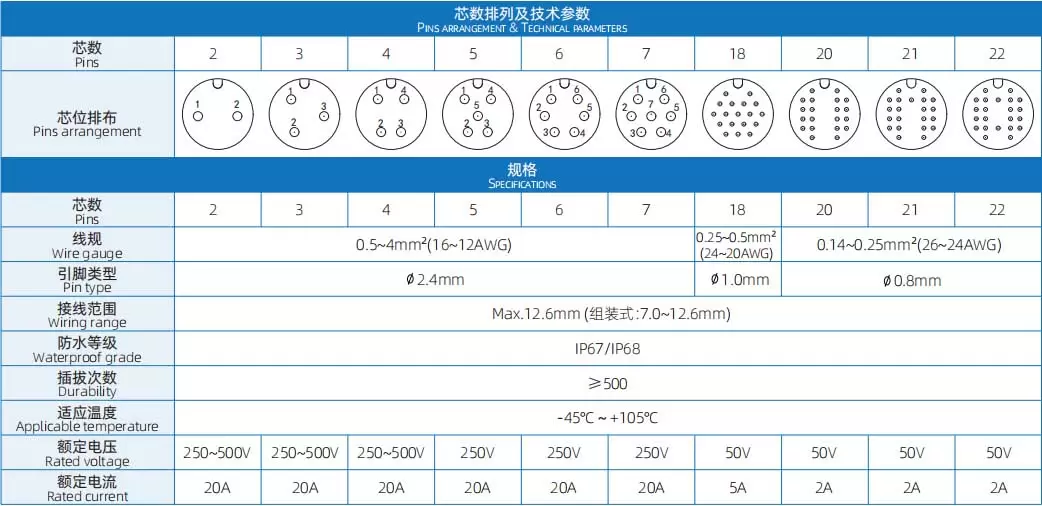

ELEKTRISCHE PARAMETER
Elektrischer Schaltplan

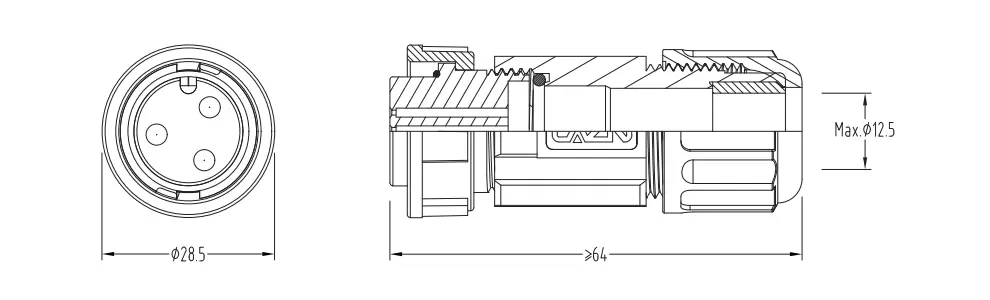

Abmessungen
Produktbestellung
| Produktname | Stifte | P/N | 3D-Download | 2D-Download |
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 2 | E16B-S2-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 3 | E16B-S3-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 4 | E16B-S4-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 5 | E16B-S5-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 6 | E16B-S6-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 7 | E16B-S7-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 18 | E16B-S18-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 20 | E16B-S20-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 21 | E16B-S21-PWA12.5 | ||
| Gerader, vor Ort installierbarer E16-Stecker (Bajonett) | 22 | E16B-S22-PWA12.5 |
