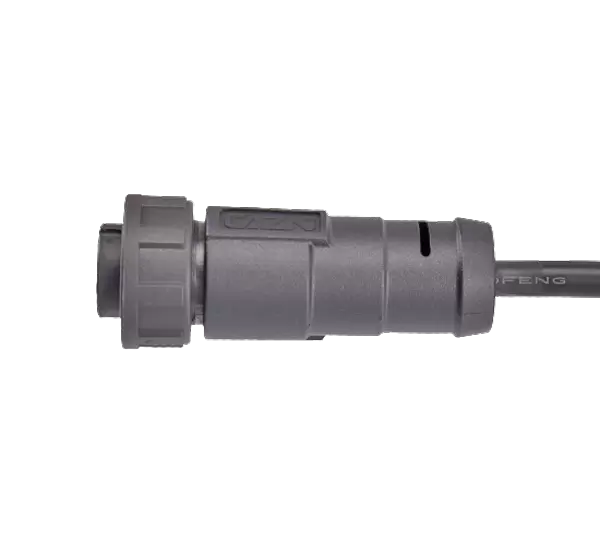

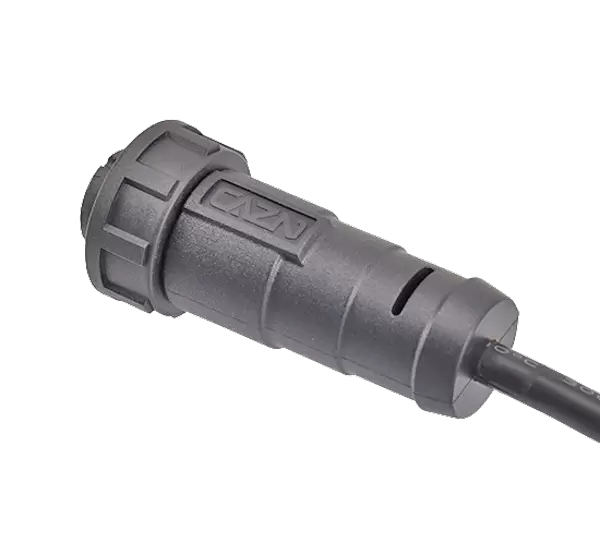

Zuhause / Produkte / E-Anschluss / E13 / E13 gerader umspritzter Buchsenstecker (Gewinde)
E13
Wasserdichter Kunststoffsteckverbinder Serie E13, Typ: Gerader, umspritzter Buchsenstecker, Geschlecht: Buchse, Kupplung: Gewinde (T), Anschluss: Löten, Anzahl der Adern: 2,3,4,5,6 7,8,9,10,12 ,14,18 Pins, Abgeschirmt: Nein, Zertifizierung: CE/RoHS.
Produktinformationen
Mechanischer Parameter
| Schalenmaterial: | Thermoplastischer Kunststoff PA66, Flammschutzklasse: V-0 |
| Kontaktmaterial: | Kupfer vergoldet |
| Kupplung: | Faden (T); Bajonett(B) |
| Beendigungsweg: | Lot |
| Lot: | ≥500 Zyklen |
| Isolationswiderstand: | ≥2000mΩ |
| Anwendbare Temperatur: | -40℃ ~ +105℃ |
| Verdrahtungsbereich: | 6,0 mm ~ 10,0 mm |
| Wasserdichtigkeitsgrad: | IP67, IP68 |
| Spezifikationen: | 13/16"-28UNS |
Elektrische Parameter
Elektrischer Schaltplan

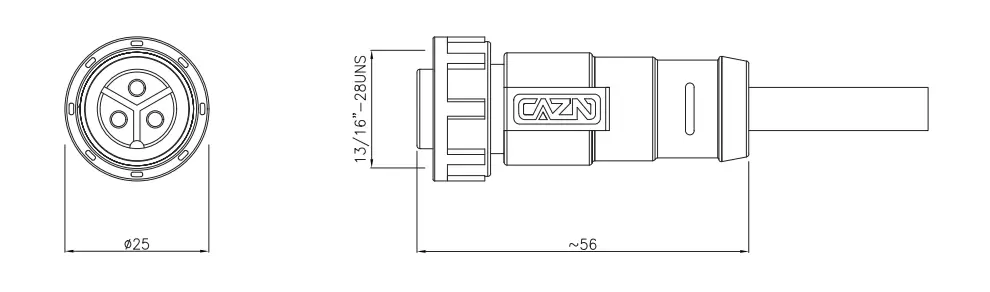

Dimension
Produktbestellung
| Produktname | Stifte | P/N | 3D-Download | 2D-Download |
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 2 | E13T-S2-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 3 | E13T-S3-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 4 | E13T-S4-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 5 | E13T-S5-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 6 | E13T-S6-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 7 | E13T-S7-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 8 | E13T-S8-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 9 | E13T-S9-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 10 | E13T-S10-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 12 | E13T-S12-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 14 | E13T-S14-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 18 | E13T-S18-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 2B | E13T-S2B-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 3B | E13T-S3B-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 4B | E13T-S4B-MWA-xxPV | ||
| E13 Gerader umspritzter Buchsenstecker (Gewinde)-xxM-PVC | 8C | E13T-S8C-MWA-xxPV |
