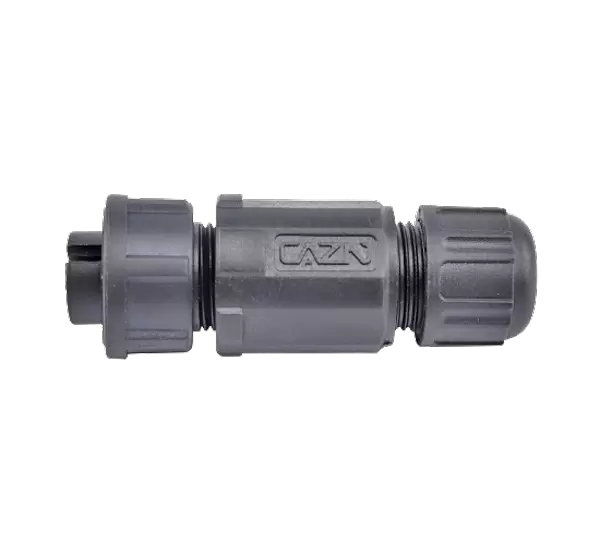

Zuhause / Produkte / E-Anschluss / E10 / Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde)
E10
Wasserdichter Steckverbinder aus Kunststoff/Serie E10 Typ: Gerader, vor Ort installierbarer Stecker Geschlecht: Buchse Kupplung: Gewinde (T) Anschluss: Löten Anzahl der Adern: 2,3,4,5,6,7,8,10,12 Pins Abgeschirmt: Nein, Zertifizierung: CE RoHS
Produktinformationen
Mechanischer Parameter
| Schalenmaterial: | Thermoplastischer Kunststoff PA66, Flammschutzklasse: V-0 |
| Kontaktmaterial: | Messing/Phosphorkupfer vergoldet |
| Kupplung: | Faden (T); Bajonett(B) |
| Beendigungsweg: | Lot |
| Haltbarkeit: | ≥500 (Zyklen) |
| Isolationswiderstand: | 2000 mΩ |
| Anwendbare Temperatur: | -40℃ ~ +105℃ |
| Kabeldurchmesser: | 4,0 mm ~ 8,0 mm |
| Wasserdichtigkeitsgrad: | IP67, IP68 |
| Schraubengröße | 5/8"-27UNS |
Elektrische Parameter

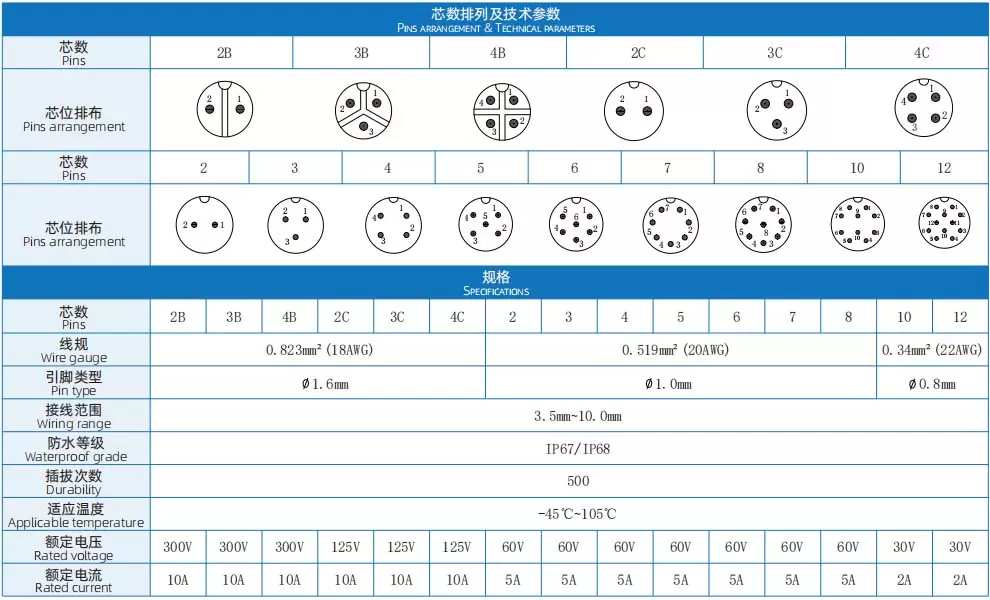

Elektrischer Schaltplan

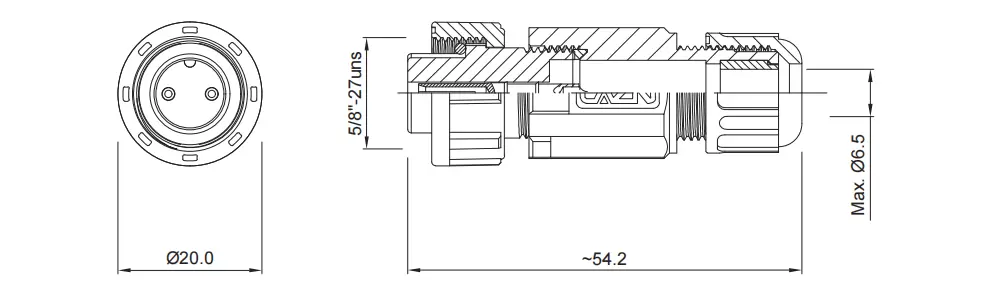

Abmessungen
Produktbestellung
| Produktname | Nennspannung | Nennstrom | Stifte | P/N | 3DDownload | 2DHerunterladen |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 300V | 10A | 2B | E10T-S2B-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 300V | 10A | 3B | E10T-S3B-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 300V | 10A | 4B | E10T-S4B-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 125V | 10A | 2C | E10T-S2C-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 125V | 10A | 3C | E10T-S3C-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 125V | 10A | 4C | E10T-S4C-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 60V | 5A | 2 | E10T-S2-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 60V | 5A | 3 | E10T-S3-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 60V | 5A | 4 | E10T-S4-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 60V | 5A | 5 | E10T-S5-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 60V | 5A | 6 | E10T-S6-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 60V | 5A | 7 | E10T-S7-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 60V | 5A | 8 | E10T-S8-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 30V | 2A | 10 | E10T-S10-PWA06 | ↓ | ↓ |
| Gerader, vor Ort installierbarer E10-Buchsenstecker (mit Gewinde) | 30V | 2A | 12 | E10T-S12-PWA06 | ↓ | ↓ |
