Zuhause / Produkte / E-Anschluss / E-DB / EDB1 – Stecker in Form eines geraden Lochs
E-DB

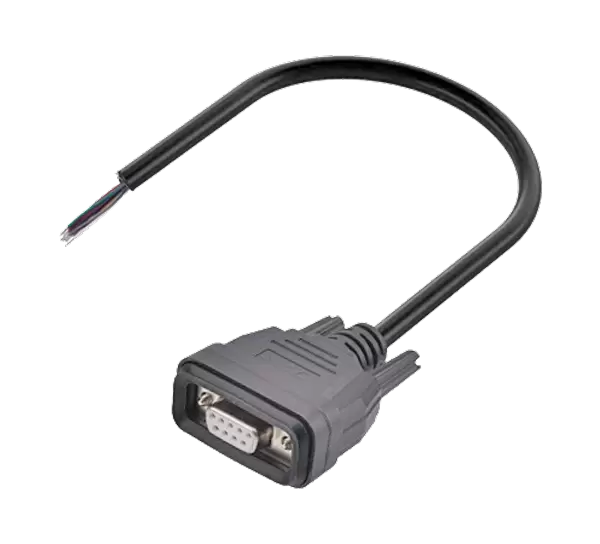

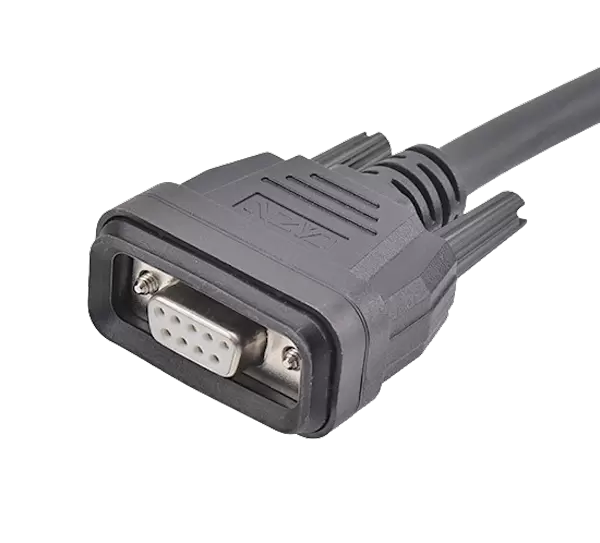

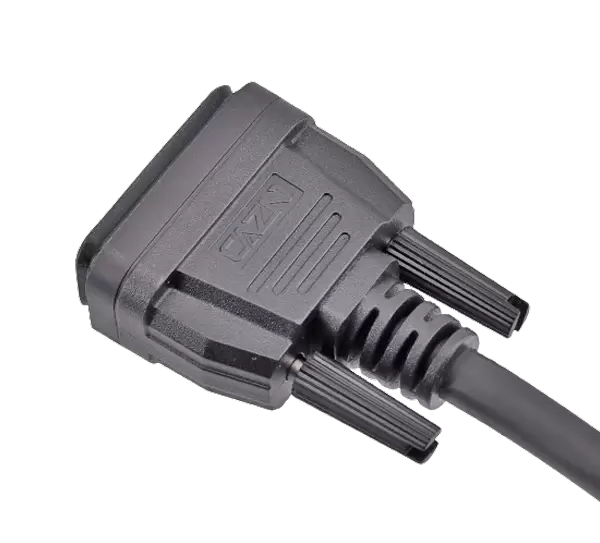

Wasserdichter Kunststoffsteckverbinder EDB-Serie, Typ: gerader umspritzter Stecker, Geschlecht: weiblich, Anzahl der Adern: 9,15H,2W2,2W2C,5W1 Pins, Flammschutzklasse: V-0, abgeschirmt: Ja/Nein, Zertifizierung: CE/RoHS.
Produktinformationen

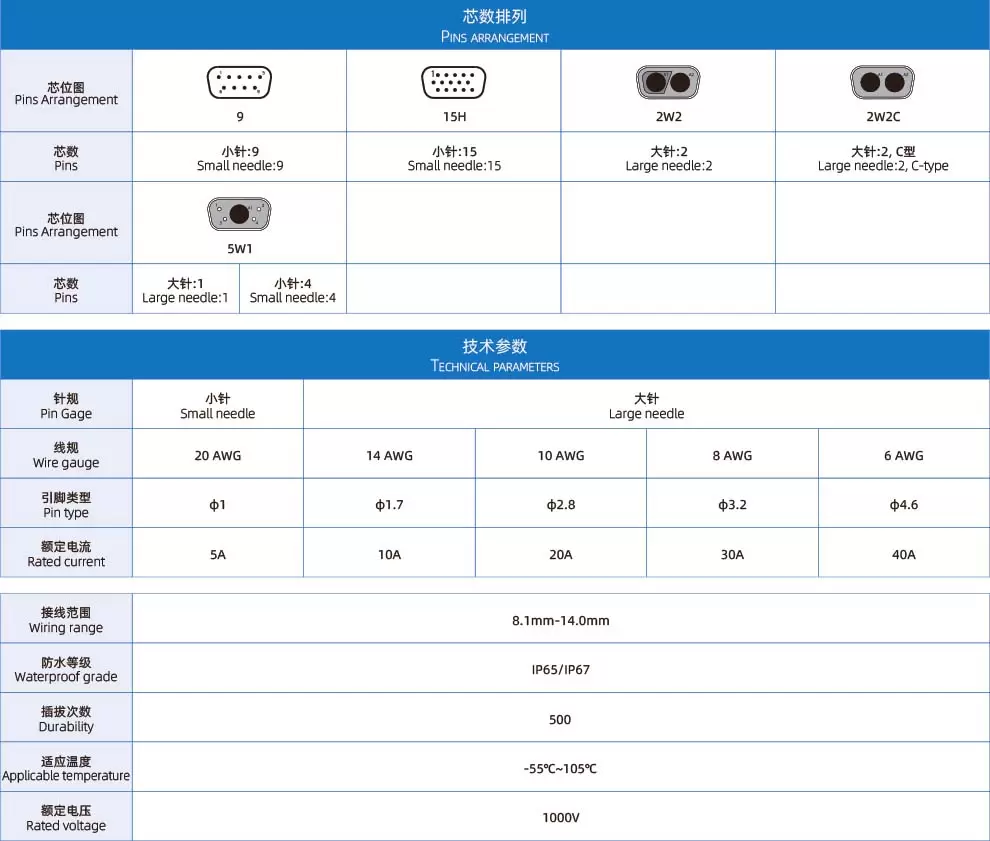

PRODUKTPARAMETER
| Nennstrom: | 10A/20A/30A/40A |
| Nennspannung: | 1000 V |
| Spannungsfestigkeit: | 500 V |
| Isolationsimpedanz: | 5000 MΩ |
| Kontaktimpedanz: | 10 mΩ |
| Zugkraft: | Produkte entsprechen IEC60807-3 |
| Verdrahtungsbereich: | 8mm ~ 14mm |
| Haltbarkeit: | ≥500°C |
| Anwendbare Temperatur: | -55℃ ~ +105℃ |
| Schalenmaterial: | Thermoplastisches PA66, Flammschutzklasse: V-0 |
| Wasserdichtigkeitsgrad: | IP65/IP67 |
| Produkte entsprechen: | CECC 7501-802.IEC 60807-3 |
ELEKTRISCHE PARAMETER
Elektrischer Schaltplan

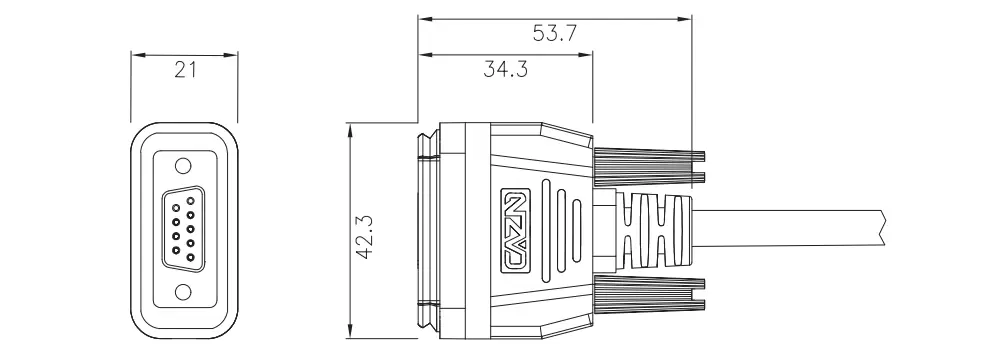

Dimension
Produktbestellung
| Produktname | Stifte | Max Pi Drahtstärke | Nennstrom | Modellgeschützt | Modell-ungeschirmt | 3D-Download | 2D-Download |
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 9 | 20 AWG | 5A | EDB1-F9-MWA-xPV-S | EDB1-F9-MWA-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 15 Uhr | 20 AWG | 5A | EDB1-F15H-MWA-xPV-S | EDB1-F15H-MWA-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2 | 20 AWG | 5A | EDB1-F2W2-MWA-xPV-S | EDB1-F2W2-MWA-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2C | 20 AWG | 5A | EDB1-F2W2C-MWA-xPV-S | EDB1-F2W2C-MWA-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 5W1 | 20 AWG | 5A | EDB1-F5W1-MWA-xPV-S | EDB1-F5W1-MWA-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2 | 14 AWG | 10A | EDB1-F2W2-MWA14-xPV-S | EDB1-F2W2-MWA14-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2C | 14 AWG | 10A | EDB1-F2W2C-MWA14-xPV-S | EDB1-F2W2C-MWA14-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 5W1 | 14 AWG | 5A/10A | EDB1-F5W1-MWA14-xPV-S | EDB1-F5W1-MWA14-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2 | 10 AWG | 20A | EDB1-F2W2-MWA10-xPV-S | EDB1-F2W2-MWA10-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2C | 10 AWG | 20A | EDB1-F2W2C-MWA10-xPV-S | EDB1-F2W2C-MWA10-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 5W1 | 10 AWG | 5A/20A | EDB1-F5W1-MWA10-xPV-S | EDB1-F5W1-MdA10-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2 | 8 AWG | 30A | EDB1-F2W2-MWA08-xPV-S | EDB1-F2W2-MWA08-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2C | 8 AWG | 30A | EDB1-F2W2C-MWA08-xPV-S | EDB1-F2W2C-MWA08-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 5W1 | 8 AWG | 5A/30A | EDB1-F5W1-MWA08-xPV-S | EDB1-F5W1-MWA08-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2 | 6 AWG | 40A | EDB1-F2W2-MWA06-xPV-S | EDB1-F2W2-MWA06-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 2W2C | 6 AWG | 40A | EDB1-F2W2C-MWA06-xPV-S | EDB1-F2W2C-MWA06-xPV | ||
| EDB1-Straight Female Overmolded Plug-xxm-PVC | 5W1 | 6 AWG | 5A/40A | EDB1-F5W1-MWA06-xPV-S | EDB1-F5W1-MWA06-xPV |
*Wenn Sie einen anderen Draht wählen müssen, wenden Sie sich bitte an den Kundendienst.
Downloads
| Produktkatalog | CAZN-Handbuch zur Produktauswahl nach europäischem Standard |
| Handbuch für CAZN-Proportionalventilanschlüsse | Sicht |
| CAZN Zhengcheng Vibrationssensor-Anschlusshandbuch | Sicht |
| CAZN Zhengcheng – Auswahlhandbuch für schwere Beanspruchung – H2023-2 | Sicht |
| CAZN Zhengcheng Auswahlbroschüre für wasserdichte Kunststoffsteckverbinder-E2024-1 | Sicht |
| CAZN Zhengcheng Push-Pull-selbstsichernde Serie Auswahlhandbuch T2023-2 | Sicht |
| CAZN Zhengcheng European Standard Connector Selection Broschüre-M2023-2 | Sicht |
| CAZN Zhengcheng-RJ45 Industrial Network Signal Plug-2023-2 | Sicht |
| CAZN Zhengcheng NMEA-Spezialstecker-N2023-1 | Sicht |
| CAZN Zhengcheng amerikanischer Standardstecker-26482-MD2023-1 | Sicht |
| CAZN-RJ45 Industrieller Netzwerksignalstecker-2023-2-Englische Version | Sicht |
| CAZN-Proportionalventil-Dedizierter Anschluss 23-1-Englische Version | Sicht |
| CAZN-Anschlüsse für Vibrationssensoren 23-1 – Englische Version | Sicht |
