Vor dem globalen Hintergrund der Energiewende und der Reaktion auf den Klimawandel beschleunigt die Photovoltaikindustrie als zentrale treibende Kraft den technologischen Fortschritt in einem beispiellosen Tempo. Im Bereich der Windenergieerzeugung erfordert das Pitch-Kontrollsystem als Schlüsselkomponente für die Steuerung des Blatteinstellwinkels von Windkraftanlagen und die Erzielung einer effizienten Windenergiegewinnung und -umwandlung eine extrem hohe Betriebsstabilität. Dabei setzt CAZN auf herausragende Verbindungstechnologien und -lösungen zur Herstellung unverzichtbarer elektrischer und Signalübertragungsverbindungen und bietet solide und zuverlässige technische Unterstützung für den effizienten und stabilen Betrieb von Pitch-Control-Systemen für Windkraftanlagen.

Das Pitch-Steuerungssystem der Windkraftanlage ist für die Anpassung des Blatteinstellwinkels verantwortlich, um die Effizienz der Windenergiegewinnung zu optimieren, die Leistungsabgabe zu steuern und die Turbine unter extremen Wetterbedingungen zu schützen. Da das Pitchsystem unter komplexen und variablen Windbedingungen mit langfristiger, hochintensiver Nutzung betrieben werden muss, müssen seine Verbindungslösungen eine hohe Zuverlässigkeit, Vibrations- und Schlagfestigkeit sowie Anpassungsfähigkeit an raue Umgebungen aufweisen. Derzeit umfassen gängige Verbindungslösungen für Pitch-Control-Systeme von Windkraftanlagen hauptsächlich die folgenden Schlüsselkomponenten:

Lösungen zur Auswahl von Kernsteckverbindern

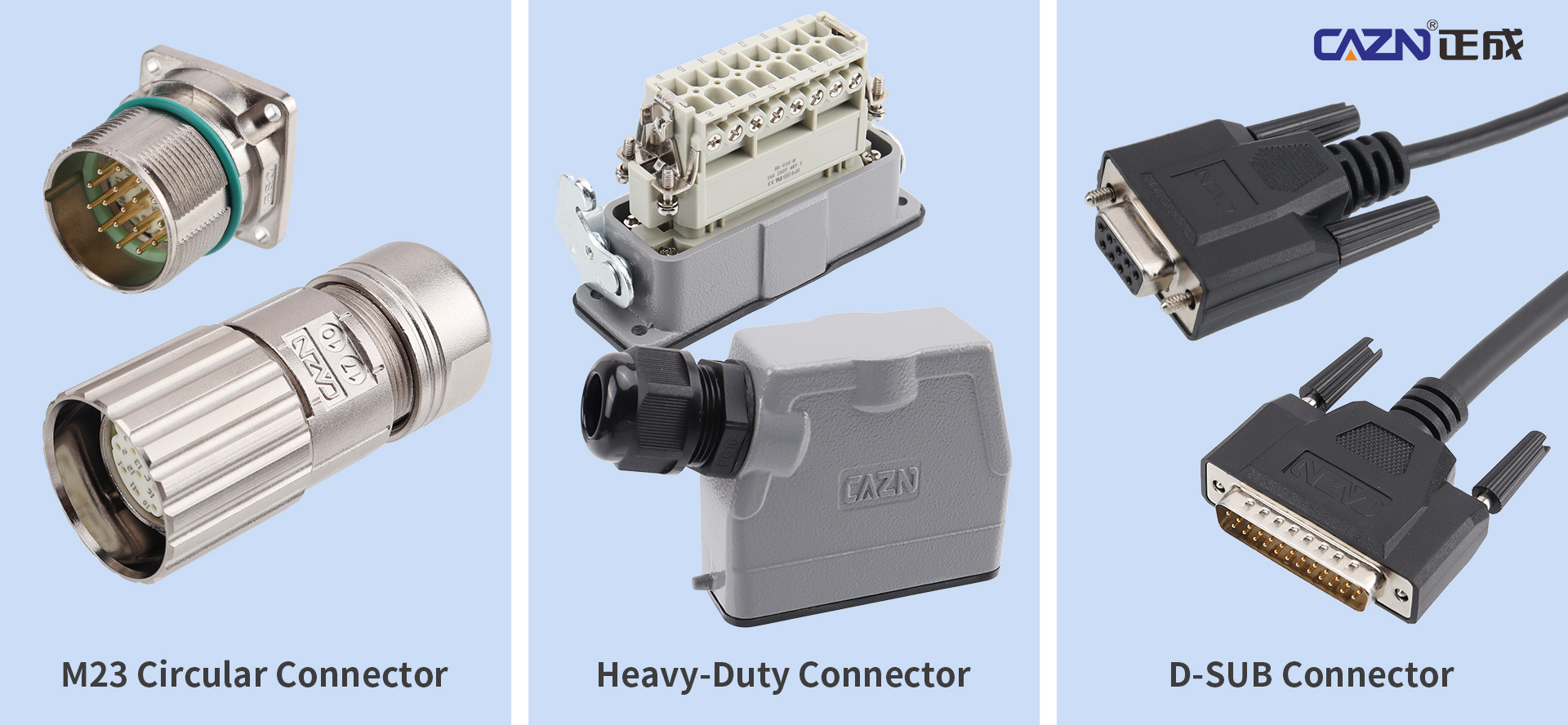

M23-Rundsteckverbinder

M23-Rundsteckverbinder werden häufig zum Anschluss von Antrieben, Motoren, Encodern, Sensoren und anderen Komponenten verwendet. Diese Steckverbinder verfügen über eine hohe Strombelastbarkeit, um den Anforderungen der Hochleistungsstromübertragung gerecht zu werden. Gleichzeitig sind sie für die Übertragung von Steuersignalen und Überwachungsdaten verantwortlich und sorgen so für eine dynamische und präzise Positionsregelung. In einigen High-End-Systemen können M23-Steckverbinder auch als Teil eines redundanten Verbindungssystems dienen, um die Gesamtsicherheit des Systems zu verbessern.

● Kraftvolle Kraftübertragung und Vibrationsfestigkeit

Der Kern eines Pitch-Steuerungssystems für Windkraftanlagen liegt im Antriebsmotor und der Steuerung, die Steckverbinder mit hervorragenden Hochleistungsstromübertragungsfähigkeiten erfordern. M23-Steckverbinder und Heavy-Duty-Steckverbinder sorgen mit ihrer hohen Stromübertragungsleistung nicht nur für stabile und sichere elektrische Verbindungen, sondern zeigen auch eine hervorragende Haltbarkeit und Zuverlässigkeit unter langfristigen, hochintensiven Betriebsbedingungen von Windkraftanlagen. Als Reaktion auf unvermeidbare Windkräfte und mechanische Vibrationseinflüsse während des Turbinenbetriebs verfügen diese Steckverbinder über eine hochfeste Strukturkonstruktion, um äußeren Belastungen effektiv standzuhalten und eine stabile Verbindungsleistung zu gewährleisten.

● Präzise Signalsteuerung und redundanter Schutz

Neben der elektrischen Übertragung übernehmen M23-Steckverbinder auch die effiziente Übertragung von Steuersignalen und Überwachungsdaten, die für eine dynamische und präzise Einstellung der Blattposition unerlässlich sind. Ihre hervorragende Signalintegrität gewährleistet eine genaue Systemsteuerung. Darüber hinaus können M23-Steckverbinder für High-End-Pitch-Steuerungssysteme, die maximale Sicherheit anstreben, nahtlos in redundante Konfigurationsarchitekturen integriert werden, um Backup-Kanäle bei Ausfällen des Primärkreises bereitzustellen und einen unterbrechungsfreien Systembetrieb sicherzustellen.

● Anpassungsfähigkeit an die Umwelt bei jedem Wetter

Windkraftanlagen werden häufig in rauen natürlichen Umgebungen installiert, beispielsweise in hochgelegenen Gebieten, bei starkem Wind und Sandbedingungen, extremen Temperaturschwankungen und Umgebungen mit starkem Salznebel. M23-Rundsteckverbinder und Hochleistungssteckverbinder basieren auf speziellen Materialien und Dichtungstechnologien, um eine hohe Umweltbeständigkeit zu gewährleisten, effektiv vor rauen Bedingungen zu schützen und den langfristig stabilen Betrieb von Windkraftanlagen sicherzustellen.

Hochleistungssteckverbinder

Hochleistungssteckverbinder werden hauptsächlich in den Schaltschränken von Pitch-Steuerungssystemen für Windkraftanlagen verwendet, um verschiedene elektrische Komponenten und Steuerungen zu verbinden und so die Steuerung und Überwachung des gesamten Pitch-Systems zu ermöglichen. Hochleistungssteckverbinder verfügen über schlagfeste Aluminiumgussstrukturen und korrosionsbeständige pulverbeschichtete Oberflächen. Sie unterstützen einen maximalen Strom von bis zu 500 A, bieten Schutzart IP68 und EMI-Standardschutz und können rauen Umgebungen wie großer Höhe, starkem Wind und Sand, hoher Luftfeuchtigkeit und Salzsprühnebel standhalten.

D-SUB-Anschlüsse

Als zusätzliche Verbindungskomponenten werden D-SUB-Steckverbinder zusammen mit M23-Steckverbindern und Heavy Duty-Steckverbindern verwendet, um gemeinsam eine stabile Strom- und Signalübertragung zu gewährleisten.

Spezielle elektrische Anschlusslösung für Pitchmotoren

Um mögliche lose Verbindungen zu vermeiden, die durch die Alterung herkömmlicher Steckverbinder verursacht werden, verfügen einige Pitchmotoren über speziell entwickelte elektrische Verbindungslösungen. Diese Lösung umfasst einen Klemmenkasten (bestehend aus Klemmenkastendeckel, Klemmenkastensockel und Klemmenblock) und wasserdichte Steckverbinder. Externe Kabel werden durch die wasserdichten Anschlüsse in den Innenhohlraum geführt und sicher mit der Klemmenleiste verbunden. Dieses Design verbessert effektiv die Zuverlässigkeit der Verbindung zwischen dem Pitchmotor und externen Kabeln und verringert so die Wahrscheinlichkeit von Ausfällen des Windkraftanlagensystems.

Kommunikations- und Stromverbindungslösungen zwischen Gondel und Pitch-Kabinett

Das Pitchsystem und das Hauptgondelsteuerungssystem müssen über spezielle Kabel und Anschlüsse verbunden werden, die normalerweise aus drei Hauptteilen bestehen:

Sicherheitskettenanschluss: Ein 5-adriges Kabel mit Abschirmungsdesign dient zur Übertragung der 24-VDC-Spannung und ist für die Übertragung der Sicherheitskettensignale von der Gondel zum Pitchsystem verantwortlich.

Feldbuskommunikation: Es kommt der Profibus DP-Feldbus zum Einsatz, der über ein zweiadriges Kabel mit Abschirmung verfügt und eine 10-V-Gleichstromspannung für die Datenkommunikation überträgt.

Stromversorgungsanschluss: Für die Übertragung von 400 VAC Wechselstrom wird ein 5-adriges Kabeldesign verwendet, das die Hauptstromversorgung für das Pitch-System darstellt.

Anschluss für Notstromversorgung und Notsystem

Jeder Pitch-Schaltschrank ist in der Regel mit einer Notstromversorgung bestehend aus Superkondensatoren oder Batterien ausgestattet. Wenn die Netzspannung vom Schleifring unterbrochen wird, kann das Notstromsystem das Pitch-Steuerungssystem direkt mit Strom versorgen und so sicherstellen, dass sich die Rotorblätter mit einer sicheren Geschwindigkeit (z. B. 7°/s) von der 0°-Federposition auf 90° bewegen können, wodurch ein Notabschaltschutz erreicht wird.

Die Verbindungslösung für Pitch-Steuerungssysteme von Windkraftanlagen ist ein integriertes System, das Hochleistungssteckverbinder, M23-Steckverbinder, spezielle Anschlusskästen und mehrstufige Kabelsysteme kombiniert. Es wurde entwickelt, um eine effiziente, stabile und sichere Übertragung elektrischer Energie und Signale in rauen Industrieumgebungen zu gewährleisten.

Angesichts der kontinuierlichen Weiterentwicklung der Windkrafttechnologie und der wachsenden Nachfrage auf dem Markt für erneuerbare Energien wird CAZN auch in Zukunft die Handwerkskunst aufrechterhalten, Verbindungstechnologien kontinuierlich innovieren und verbessern und seinen Kunden effizientere, zuverlässigere und intelligentere Verbindungslösungen bieten.
