Industrielle Steckverbinder für automatisierte Batterie-PACK-Linien: Hochzyklisches Stecken und EMI-Beständigkeit

1. Herausforderungen der industriellen Konnektivität bei der Herstellung fortschrittlicher neuer Energiebatterien

Angetrieben durch das schnelle Wachstum der Elektrofahrzeug- und Energiespeicherindustrie tritt die Herstellung von Lithium-Ionen- und Natrium-Ionen-Batterien in die Terawattstunden-Ära (TWh) ein. Von der Zellsortierung, dem Laden von Modulen und dem Laserschweißen von Batterielaschen bis hin zur BMS-Kabelbauminstallation und End-of-Line (EOL)-Lade-/Entladeprüfung kompletter Batteriepakete stellen hochautomatisierte, taktgesteuerte Montagelinien hohe Anforderungen an Industrieanlagen, darunter Industrieroboter, Präzisionslaserschweißmaschinen, Hochgeschwindigkeits-Bildverarbeitungssysteme, fahrerlose Transportfahrzeuge (FTS) und Prüfarbeitsplätze.

Moderne Produktionslinien für Power Battery Packs zielen häufig auf Zykluszeiten von 30–60 Sekunden ab. In Fertigungsumgebungen mit hohem Durchsatz, die durch starke elektromagnetische Störungen (EMI) und kontinuierlichen Hochgeschwindigkeitsbetrieb gekennzeichnet sind, müssen Industriestecker und -kabel erheblichen mechanischen und elektrischen Belastungen standhalten.

Hochfrequente Biegung und Torsion in Schleppketten und Robotergelenken

Bei den schnellen, sich wiederholenden Bewegungen von sechsachsigen Industrierobotern, die für die Handhabung und das Schweißen von Batteriezellen eingesetzt werden, müssen in Schleppketten und Roboterarmen installierte Kabel Millionen von Biege-, Verdrehungs- und Zugzyklen standhalten. Bei gewöhnlichen Kabeln kann es zu Leiterermüdung und -bruch, zu Brüchen in der Abschirmschicht, die den elektromagnetischen Schutz beeinträchtigen, oder zu rissigen Außenmänteln kommen. Diese Ausfälle können zu unerwarteten Stillständen der Produktionslinie führen.

Schwere elektromagnetische Störungen durch Laserschweißen und Hochleistungsservoantriebe

In Produktionslinien für Batteriepacks werden häufig Faserlaser der Kilowattklasse zum Schweißen von Batterielaschen aus Kupfer und Aluminium eingesetzt, während mehrere Hochleistungsservomotoren mit hoher Frequenz beschleunigen und abbremsen. Elektromagnetische Impulse und harmonische Interferenzen können sich in industrielle Buskabel und Bildverarbeitungssignalleitungen einkoppeln und möglicherweise zu Paketverlusten im Industrial Ethernet, Bildartefakten von Industriekameras oder ungenauen Messdaten führen.

Hochfrequenz-Paarverschleiß in EOL-Prüfstationen

Bei der Prüfung der elektrischen Leistung und der Spannungsfestigkeit der Isolation können Schnellanschluss-Testschnittstellen hunderte oder sogar tausende Male pro Schicht gesteckt und wieder gelöst werden. Bei gewöhnlichen Industrieterminals mit begrenzter Steckhaltbarkeit kann es zu einem Verschleiß der Kontaktbeschichtung und einem erhöhten Kontaktwiderstand kommen, was möglicherweise zu falschen Testfehlern und ungenauen Batterie-PACK-Abnahmeergebnissen führt.

Verunreinigung durch Metallspritzer und Schweißrauch

Feine Metallpartikel, die beim Laserschweißen entstehen, sowie Luftströmungen und Druckunterschiede, die durch Staubabsaugsysteme entstehen, stellen hohe Anforderungen an die Steckerabdichtung, den Staubschutz und die thermische Beständigkeit von Isoliergehäusen.

2. Wichtige technische Anforderungen für hochzuverlässige Steckverbinder und Kabel in Batterieherstellungsanlagen

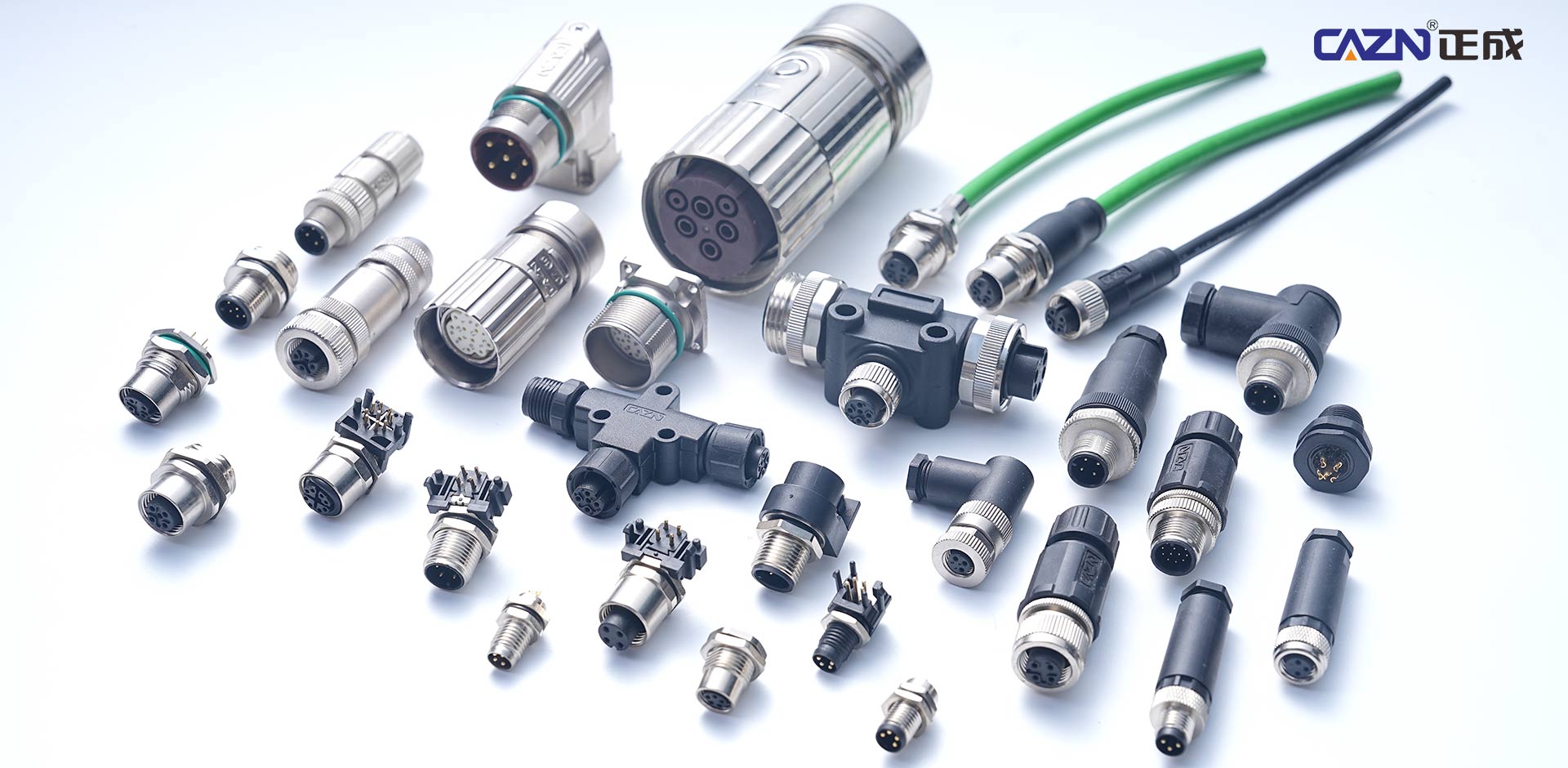

Zur Unterstützung anspruchsvoller Geräteverfügbarkeitsziele, wie z. B. eines Gesamtanlageneffektivitätsziels (OEE) von 90 % oder mehr, bietet Shenzhen CAZN Electrical Co., Ltd. (CAZN) Steckverbinder- und Kabellösungen an, die für hochflexible Anwendungen, EMI-Beständigkeit und längere Stecklebensdauer ausgelegt sind.

Hochflexible Schleppkettenkabel und integrierte Umspritzung

Ultrafeine, sauerstofffreie Kupferleiter

Jeder Leiter kann aus feinlitzigen, hochreinen, sauerstofffreien Kupferdrähten mit Einzeldrahtdurchmessern von ca. 0,05–0,08 mm bestehen. In Kombination mit einer reibungsarmen, modifizierten TPE- oder PP-Leiterisolierung kann diese Konstruktion interne mechanische Spannungen reduzieren und die Flexibilität bei wiederholten Bewegungen verbessern.

Abriebfeste PUR-Außenmäntel

Hochmechanische Ummantelungen aus Polyurethan (PUR) bieten je nach Materialrezeptur Beständigkeit gegen Mineralöle, Kühlmittel und Schneidflüssigkeiten. Für anspruchsvolle Schleppkettenanwendungen kann das Kabeldesign vorbehaltlich der angegebenen Testbedingungen und Validierungsergebnisse eine Dauerbiegefestigkeit von mindestens 10 Millionen Zyklen anstreben.

Integrierte gespritzte Zugentlastung

Das Steckerende und der PUR-Kabelmantel können durch sekundäres vertikales Spritzgießen integriert werden, um eine durchgehende Schnittstelle mit abgestufter Zugentlastung zu schaffen. Dies trägt dazu bei, Spannungskonzentrationen am Kabelausgang zu reduzieren und das Risiko von Schäden durch starkes Biegen in der Nähe des Steckers zu minimieren.

Hochgeschwindigkeits-Bildverarbeitung und industrielle Ethernet-Konnektivität: X-kodierte und D-kodierte M12-Steckverbinder

360-Grad-geschirmte Konstruktion

M12-X-kodierte Steckverbinder verwenden einen internen metallischen Querteiler, um die vier verdrillten Paare physisch zu trennen. Diese Struktur hilft bei der Kontrolle von Nahnebensprechen (NEXT) und Fernnebensprechen (FEXT) und unterstützt Verkabelungen der Cat 6A-Klasse und Datenübertragungsraten von bis zu 10 Gbit/s, wenn der gesamte Kanal die relevanten Anforderungen erfüllt.

Robuste Gehäuse aus Zinkdruckguss

Druckgussgehäuse aus Zinklegierung können mechanischen Schutz bieten und zur elektromagnetischen Verträglichkeit (EMV) beitragen. Die Wirksamkeit der Abschirmung hängt von der gesamten Steckverbinder- und Kabelbaugruppe ab, einschließlich Abschirmungsabschluss, passenden Schnittstellen und Installation. Leistungsziele wie eine Dämpfung von mehr als 50 dB bei 500 MHz sollten durch produktspezifische Testberichte überprüft werden und nicht für jedes Modell angenommen werden.

Diese Konstruktionsmerkmale tragen dazu bei, Bildverarbeitungs- und industrielle Kommunikationsverbindungen vor Störungen durch Hochleistungslasergeräte und Hochfrequenzwechselrichter zu schützen.

Verschleißfeste vergoldete Kontakte und langlebige Testanschlüsse

Dicke Hartvergoldung

Für Kontaktstifte können Berylliumkupfer- oder Phosphorbronze-Substrate in Federqualität mit einer Nickelunterschicht und einer Hartvergoldung von etwa 30–50 Mikrozoll (0,76–1,27 μm) Dicke verwendet werden, abhängig von der Kontaktspezifikation. Ein ordnungsgemäß konstruiertes Kontaktsystem kann 5.000 oder mehr Steckzyklen erreichen und dabei unter definierten Testbedingungen einen stabilen Kontaktwiderstand aufrechterhalten.

Schwimmende Blind-Mate-Mechanismen

Testschnittstellen können einen schwebenden, selbstausrichtenden Mechanismus mit einer axialen Kompensation von ±2 mm und einer radialen Kompensation von ±1,5 mm enthalten. Dies trägt dazu bei, kleinere Positionierungsfehler in automatischen Handhabungsgeräten und -vorrichtungen zu kompensieren und verringert das Risiko verbogener Kontakte und mechanischer Schäden beim wiederholten Stecken.

3. Vergleich industrieller Steckverbinder- und Kabellösungen für Batterie-PACK-Produktionslinien

Hinweis: Bei diesen Zahlen handelt es sich um indikative Designziele und Vergleichsbereiche, nicht um universelle Branchenbewertungen. Die tatsächliche Leistung hängt von der Kabelkonstruktion, dem Steckerdesign, den Testmethoden, den Installationsbedingungen und dem entsprechenden Produktdatenblatt ab. Die IP68-Leistung muss anhand der vom Hersteller angegebenen Eintauchbedingungen bewertet werden.

4. Typische Anwendungen und CAZN-Lösungen für Batterie-PACK-Produktionslinien

Visuelle Inspektionsstationen für Module und Gehäuse (GigE Vision)

Betriebsbedingungen

Hochauflösende Industriekameras, darunter Systeme von Herstellern wie Basler, Cognex und Daheng, bewegen sich entlang servogesteuerter X-, Y- und Z-Achsen, um die Abmessungen der Batterielaschen, Schweißfehler und den Zustand der Blaufilmoberfläche zu prüfen. Schnelle Kamerabewegungen und eine schnelle Bildaufnahme erfordern eine stabile Datenübertragung, insbesondere wenn mehrere Prüfstationen gleichzeitig arbeiten.

Empfohlene Lösung

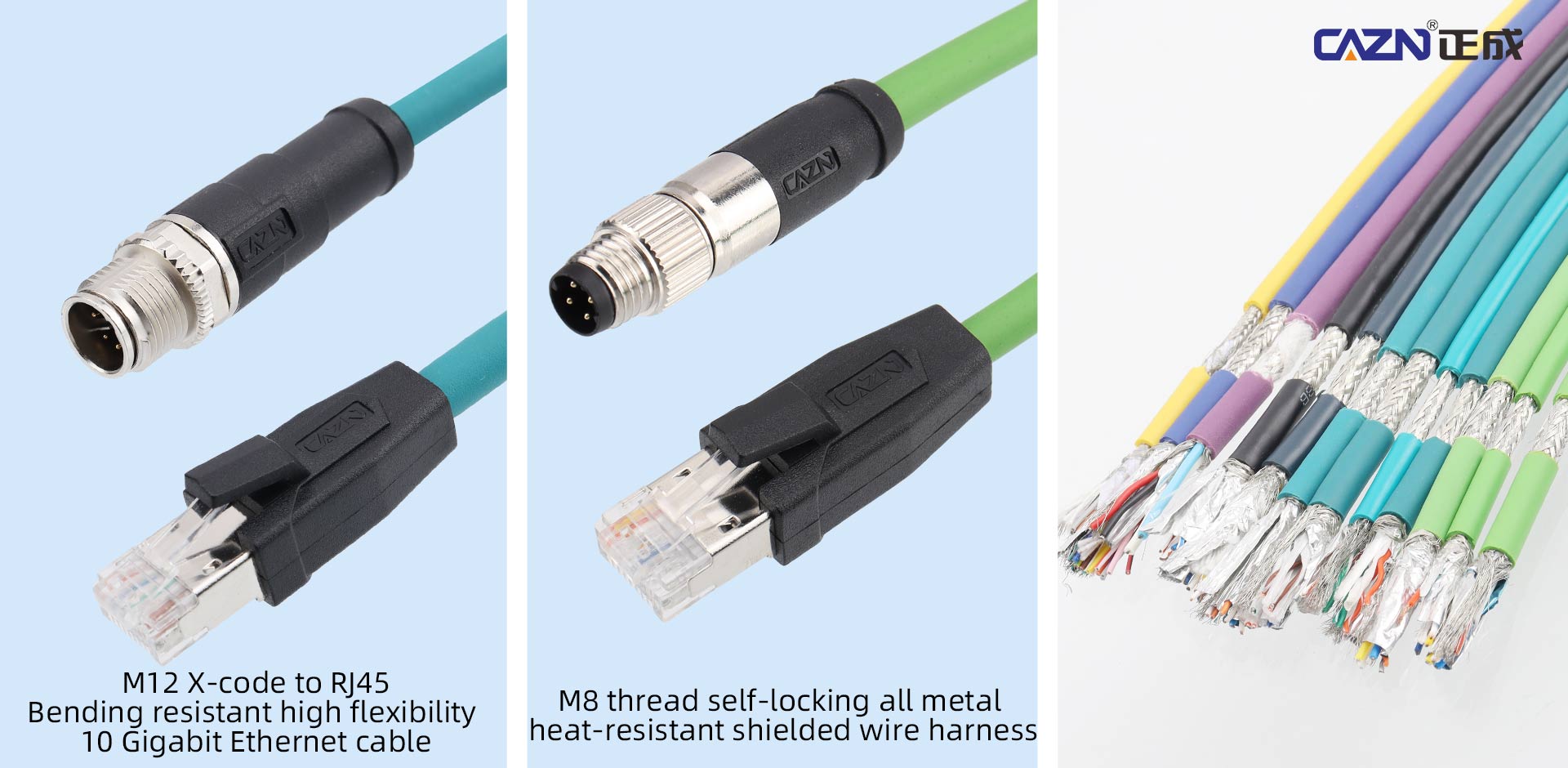

Hochflexible Ethernet-Kabelkonfektionen vom Typ CAZN M12 X-codiert auf RJ45, die für anspruchsvolle Bildverarbeitungsanwendungen entwickelt wurden.

Erwartete Vorteile

Wenn der gesamte Verkabelungskanal die erforderliche Übertragungsrate und EMI-Leistung unterstützt, kann eine ordnungsgemäß konzipierte Baugruppe Kommunikationsfehler reduzieren und eine zuverlässige Bilderfassung mit hoher Geschwindigkeit unterstützen. Die Kabelflexibilität und die Steckerabschirmung sollten unter dem tatsächlichen Bewegungsprofil und den Installationsbedingungen validiert werden.

Laserschweißstationen und Schweißkopf-Sensor-Feedback

Betriebsbedingungen

Laserschweißköpfe können Laserpositionierungssensoren, Schutzgassysteme und koaxiale Temperatursonden in der Nähe der Schweißzone integrieren. Diese Komponenten sind mechanischen Bewegungen, örtlicher Hitze, Metallspritzern und elektromagnetischen Störungen durch zugehörige Geräte ausgesetzt.

Empfohlene Lösung

CAZN M8-Gewindeverriegelung, ganzmetallische, abgeschirmte Kabelbaugruppen für anspruchsvolle industrielle Sensorverbindungen.

Erwartete Vorteile

Der kompakte Formfaktor kann dazu beitragen, den Installationsraum und das Kabelgewicht zu reduzieren, während das Metallgehäuse mechanischen Schutz vor geeigneten Umweltgefahren bieten kann. Eine ordnungsgemäße Abschirmung und Kabelführung tragen dazu bei, stabile Temperatur- und Abstandsmesssignale zwischen den Sensoren und dem Lasersteuerungssystem aufrechtzuerhalten.

Die tatsächliche Beständigkeit gegenüber Schweißspritzern und erhöhten Temperaturen hängt von den Steckermaterialien, dem Kabelmantel, der Montageposition und der Einwirkungsdauer ab. In der Nähe direkter Spritzer kann ein zusätzlicher Schutz oder ein Standortwechsel erforderlich sein.

EOL-Teststationen für Batteriepakete

Betriebsbedingungen

Automatisierte Vorrichtungen werden an Hochspannungsbatterieausgänge und Niederspannungs-BMS-Steuerschnittstellen angeschlossen, um Isolationswiderstands- und Spannungsfestigkeitstests, Leerlaufspannungsmessungen, ACIR-Messungen (AC-Innenwiderstand) und Handshake-Überprüfung beim Schnellladen durchzuführen.

Diese Stationen erfordern eine zuverlässige Kontaktleistung, wiederholbare Positionierung und eine klare Trennung zwischen Hochspannungs- und Niederspannungskreisen.

Empfohlene Lösung

Kundenspezifische CAZN-Teststeckverbinder mit hohem Steckzyklus und anwendungsspezifische Vorrichtungskabelkonfektionen.

Erwartete Vorteile

Verschleißfeste vergoldete Kontakte in Kombination mit einem schwebenden Gehäusedesign können dazu beitragen, die Wartungsintervalle der Vorrichtungen zu verlängern und verbindungsbedingte Testfehler zu reduzieren. Das Kontaktsystem sollte entsprechend den geltenden Spannungs-, Strom-, Isolations- und Messanforderungen ausgewählt werden. Hochspannungsprüfschnittstellen erfordern außerdem angemessene Kriech- und Luftstrecken, eine Isolationskonstruktion, gegebenenfalls eine Verriegelung und einen Schutz gegen unbeabsichtigtes Berühren.

5. CAZNs Smart Manufacturing Support System

Für Hersteller von Automatisierungsgeräten können Verzögerungen bei der Entwicklung und Lieferung kundenspezifischer Steckverbinder Auswirkungen auf die Inbetriebnahme und den Hochlauf einer gesamten Produktionslinie haben. CAZN konzentriert sich auf reaktionsschnelle Anpassung und strukturierte Qualitätsprüfung, um diese Herausforderungen zu bewältigen.

Schnelle Anpassung und Prototypenentwicklung

CAZN unterstützt je nach Projektanforderungen benutzerdefinierte Kabellängen, Pinbelegungen, Steckerausrichtungen und gerichtete 90-Grad-Winkelausgänge. CAD- und SolidWorks-basiertes Strukturdesign sowie interne Formenbaukapazitäten können die Entwicklung anwendungsspezifischer Stecker- und Kabelbaugruppen unterstützen.

Bei Standard-Anpassungsprojekten kann die Lieferung des Prototyps innerhalb von 3 bis 5 Tagen erfolgen, abhängig von der Komplexität des Designs, der Materialverfügbarkeit und den Anforderungen an die Mustergenehmigung. Eine frühzeitige technische Abstimmung trägt dazu bei, Nacharbeiten zu reduzieren und die Integration in automatisierte Anlagen zu beschleunigen.

Mechanische und elektrische Prüfmöglichkeiten

Zu den Testmöglichkeiten von CAZN gehören kontinuierliche Schleppketten-Biegeprüfungen, oszillierende Biegeprüfungen, Messungen mit Vektornetzwerkanalysatoren (VNA) und Mikro-Ohm-Widerstandsmessungen. Diese Tests können dabei helfen, die mechanische Lebensdauer des Kabels, die Hochfrequenzübertragungseigenschaften und den Kontaktwiderstand zu bewerten.

Für Batterieausrüstungsanwendungen sollten Testkriterien anhand der tatsächlichen Betriebsbedingungen definiert werden. Relevante Parameter können Biegeradius, Verfahrgeschwindigkeit, Beschleunigung, Torsionswinkel, Kabelführung, Steckfrequenz, Temperatur, Abschirmungsanschluss und Übertragungsbandbreite sein. Testberichte sollten die getestete Produktkonfiguration, Probengröße, Methode und Akzeptanzkriterien angeben, damit die Ergebnisse angemessen auf die Produktionsanforderungen angewendet werden können.

Abschluss

Intelligente Fertigungsanlagen sind für die Produktion hochwertiger Energiebatterien unerlässlich, und Industriestecker und -kabel bilden einen entscheidenden Teil der Infrastruktur, die den zuverlässigen Betrieb dieser Systeme gewährleistet. In automatisierten Produktionslinien für Batteriepacks können hochfrequente Kabelbiegungen, elektromagnetische Störungen, wiederholtes Stecken und Verunreinigungen durch Schweißvorgänge die Anlagenverfügbarkeit und die Produktionsqualität beeinträchtigen.

CAZN bietet industrielle Steckverbinder- und Kabellösungen für anspruchsvolle Automatisierungsanwendungen, darunter hochflexible PUR-Kabelkonfektionen, geschirmte M12-X-kodierte Ethernet-Verbindungen, kompakte M8-Sensorschnittstellen und maßgeschneiderte Hochzyklus-Teststeckverbinder. Durch anwendungsspezifisches Design, Prototypenentwicklung sowie mechanische und elektrische Validierung unterstützt CAZN Gerätehersteller bei der Bewältigung von Verbindungszuverlässigkeits- und Wartungsherausforderungen.

Durch die Anpassung der Steckerauswahl, der Kabelkonstruktion, der Abschirmung, der Steckhaltbarkeit und des Umweltschutzes an die tatsächlichen Betriebsbedingungen können Batterieausrüstungsintegratoren zuverlässigere Produktionssysteme aufbauen und eine stabile, qualitativ hochwertige Fertigung im großen Maßstab unterstützen.
