CAZN Smart Agriculture Solutions: Entwicklung zuverlässiger Sensorfusion

Die größte Herausforderung bei der Wahrnehmung landwirtschaftlicher Roboter bestand nie darin, nur klar zu sehen, sondern zu viele unterschiedliche Daten zu verstehen. Multisensor-Fusion ist nicht unbedingt eine Sicherheitsredundanz; Ohne entsprechende Technik kann es zu einem Verstärker des Systemrauschens werden.

Diese Aussage wird in der Agrarautomatisierung häufig diskutiert, doch nur wenige bieten eine Lösung auf technischer Ebene. Ein landwirtschaftlicher Roboter, der in schlammigen, staubigen, hell erleuchteten und stark vibrierenden Umgebungen kontinuierlich arbeiten kann, erfordert weit mehr als nur die Montage von Kameras, LiDAR, IMUs und GNSS-Empfängern an einem Fahrzeug. Hinter der zuverlässigen Leistung verbirgt sich eine systematische Architektur, die Wahrnehmung, Konnektivität, Edge Computing und Bewegungssteuerung integriert.

Seit seiner Gründung engagiert sich CAZN weiterhin für die Entwicklung und Implementierung umfassender intelligenter Landwirtschaftslösungen. Dieses Prinzip betrachten wir als Grundregel des Produktdesigns: Jeder Sensor, jeder Kabelbaum und jeder Synchronisationsprozess muss einer technischen Validierung unterzogen werden. Andernfalls führt das Hinzufügen weiterer Sensoren nur zu mehr Rauschen, anstatt die Wahrnehmung zu verbessern.

1. Das Kernproblem: Warum das einfache Hinzufügen von Sensoren in der Landwirtschaft scheitert

Die Multisensorfusion funktioniert oft gut in Labors oder kontrollierten Umgebungen. Allerdings treten in der realen Landwirtschaft drei Kategorien von Herausforderungen deutlich stärker hervor.

Umwelteinflüsse: Staub, Feuchtigkeit, Schlamm, direktes Sonnenlicht und ungleichmäßige Nachtbeleuchtung können zu erheblichen Ausreißern in den visuellen Rohdaten und LiDAR-Daten führen.

Mechanische Vibrationen: Motoren von Landmaschinen, unebenes Gelände und Stöße von Betriebsgeräten können zu IMU-Biasdrift und zeitweiligen Verbindungstrennungen führen, was zu vorübergehenden Signalspitzen führt.

Elektromagnetische Verträglichkeit (EMV): Antriebe mit variabler Frequenz, Magnetventile, drahtlose Kommunikationsgeräte und Hochfrequenz-Batteriesysteme können über Kabel und Erdschleifen Störungen in analoge und digitale Signale einbringen.

Wenn diese drei Faktoren zusammenwirken, sind plötzliche Positionierungssprünge nach Hunderten von Betriebsmetern, schwankende Objekterkennungssicherheit und gelegentliche falsche Notbremsungen häufige Symptome.

In vielen Fällen ist die Ursache nicht der Algorithmus selbst, sondern eine unzureichende technische Konsistenz in der gesamten Wahrnehmungsdatenkette.

2. Die vierschichtige Architektur von CAZN für intelligente Landwirtschaftslösungen

CAZN organisiert seine umfassenden Lösungen für die intelligente Landwirtschaft in vier Funktionsebenen mit jeweils klar definierten technischen Anforderungen und Leistungen.

2.1 Wahrnehmungsschicht: Wählen Sie Sensoren für bestimmte Anwendungen aus, anstatt alles zu installieren

Wir plädieren nicht dafür, jeden Agrarroboter mit jedem verfügbaren Sensor auszustatten. Stattdessen bietet CAZN kalibrierte Sensorkonfigurationen an, die auf unterschiedliche Betriebsumgebungen zugeschnitten sind.

Aussaat im Freiland und Pflanzenschutz: GNSS RTK, Doppelantennen-IMU, Millimeterwellenradar und mehrere RGB-Kameras mit Schwerpunkt auf hochpräziser Positionierung und Hindernisvermeidung.

Ernte und Inspektion von Obstgärten: 3D-LiDAR, Tiefenkameras und Gelenkdrehmomentsensoren mit Schwerpunkt auf der dreidimensionalen Wahrnehmung von Pflanzen und Früchten.

Gewächshäuser und Landwirtschaft in kontrollierten Umgebungen: 2D-Vision, Multispektralkameras und Bodenfeuchtigkeitssensoranordnungen mit Schwerpunkt auf der Bewertung des Pflanzenwachstums und der Umweltüberwachung.

Vor der Auslieferung werden alle Sensoren einer extrinsischen Kalibrierung, einem Zeitstempelabgleich mithilfe von Hardware-Triggerung und einer Grundrauschencharakterisierung unterzogen. Der Zielsynchronisationsfehler beträgt weniger als 1 ms, wodurch die mit der manuellen Kalibrierung am Einsatzort verbundenen Unsicherheiten verringert werden.

2.2 Konnektivitätsschicht: Kabelbäume in Automobilqualität zur Unterdrückung von Störungen auf der physikalischen Ebene

Die Konnektivitätsschicht ist eine der am häufigsten übersehenen Komponenten, hat jedoch erhebliche Auswirkungen auf die Gesamtsystemstabilität. Die Lösung von CAZN folgt standardisierten Konnektivitätsspezifikationen.

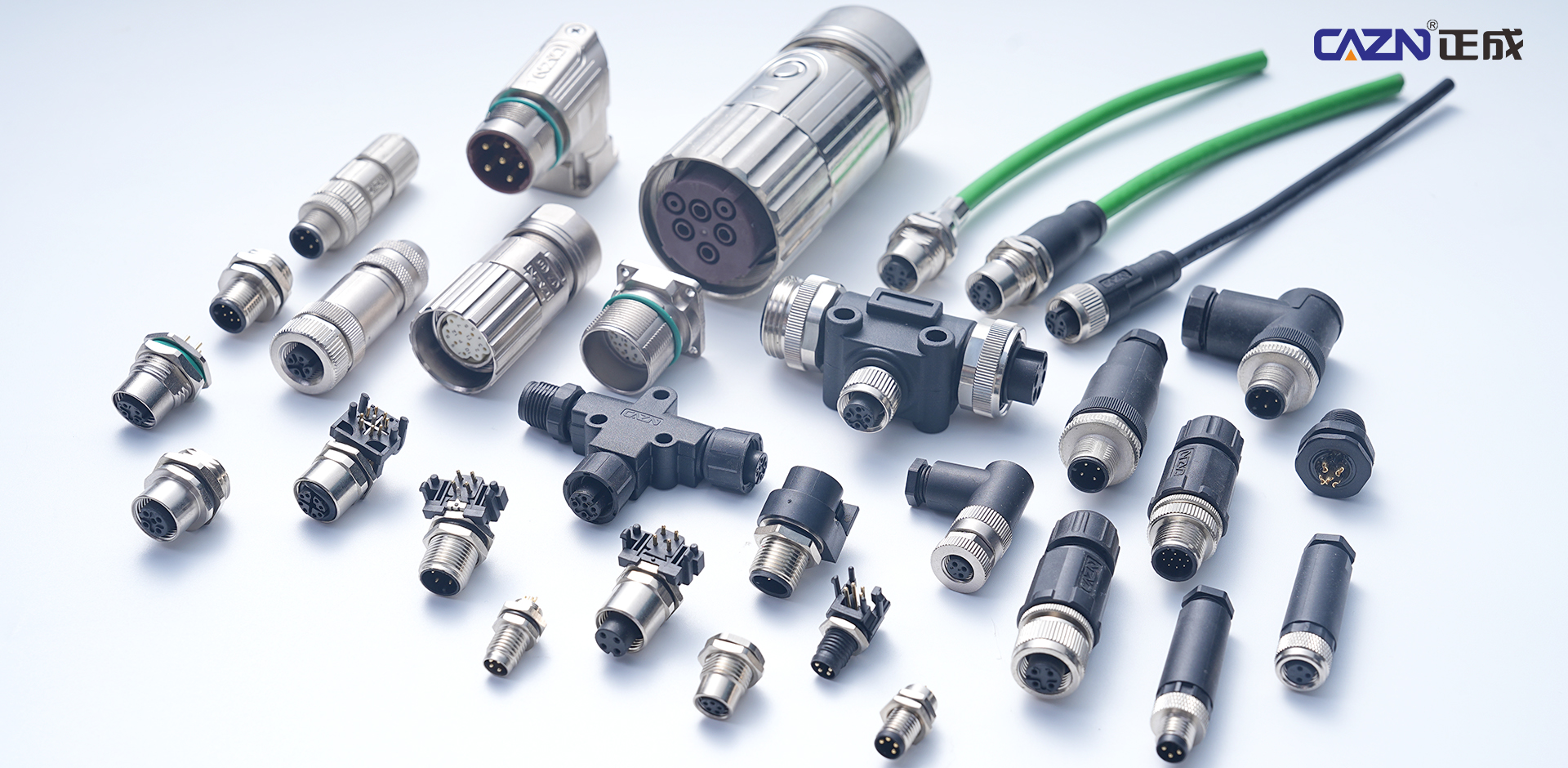

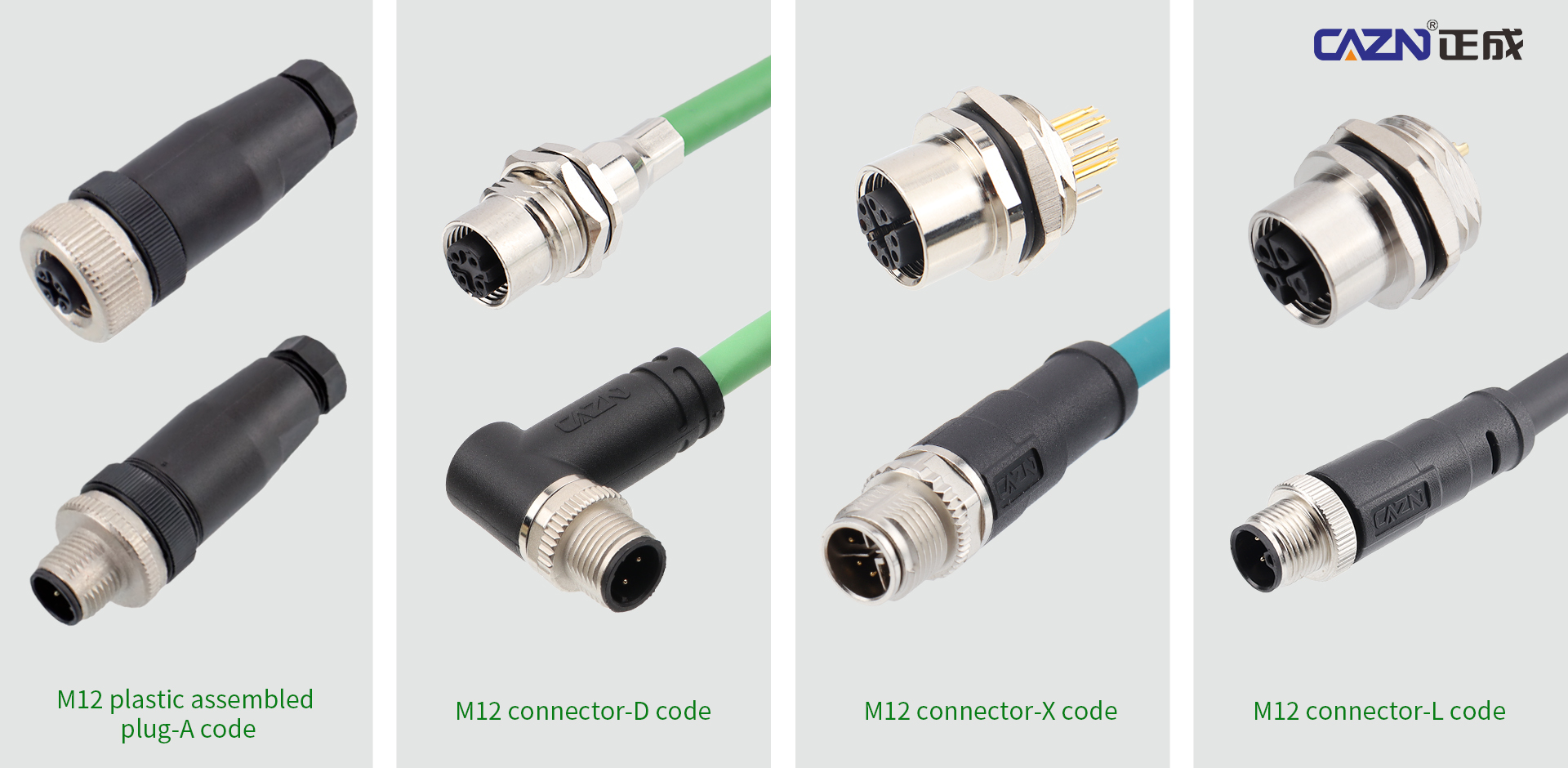

Hauptkommunikationsnetzwerk: M12 X-kodierte Steckverbinder für Hochgeschwindigkeits-Ethernet-Kommunikation, mit Verriegelungsmechanismen mit Metallgewinde und Schutzart IP67/IP69K. Die Schirmerdung erfolgt gemäß den EMV-Designanforderungen des Systems.

Stromversorgung und CAN-Bus: M12 A-kodierte Steckverbinder mit 5-Pin- oder 8-Pin-Konfiguration, vibrationsfester Schraubverriegelung und Kompatibilität mit ISO 11898-basierter CAN-Kommunikation.

Analoge und langsame Signale: M8-Rundsteckverbinder oder verriegelbare Platinensteckverbinder, wobei die Signalkabel von den Leistungskabelbäumen entfernt verlegt werden und ein empfohlener Abstand von mindestens 200 mm eingehalten wird.

Antennenverbindungen: GNSS- und drahtlose Datenfunksysteme verwenden TNC- oder N-Typ-Stecker, um das Risiko einer Lockerung bei Vibration im Vergleich zu SMA-Verbindungen in anspruchsvollen Anwendungen zu verringern.

In unserem Labor führen wir zufällige Vibrationstests mit 10–500 Hz, Hochdruck-Waschtests gemäß IP69K und Kontaktentladungstests mit ±8 kV ESD durch. Diese Tests tragen dazu bei, dass Steckverbinder selbst nicht zu zusätzlichen Quellen für Signalstörungen werden.

2.3 Edge-Computing-Schicht: Koordination von Algorithmen mit Hardware-Engineering

Die integrierte Edge-Computing-Einheit integriert heterogene Rechenressourcen, einschließlich CPUs, NPUs und GPUs, um die proprietären Softwarefunktionen von CAZN zu unterstützen.

Multisensor-Fusion-Positionierungs-Engine: Die eng gekoppelte GNSS/INS-Integration und LiDAR-Odometrie tragen dazu bei, die Positionierungsleistung aufrechtzuerhalten, wenn keine Satellitensignale verfügbar sind, beispielsweise unter dichten Baumkronen oder in Gewächshäusern. Das Ziel besteht darin, unter bestimmten Betriebsbedingungen eine zentimetergenaue Positionierung für mehr als 30 Minuten beizubehalten.

Pflanzenerkennungs- und Segmentierungsmodelle: Leichte Modelle, die für Grundnahrungsmittel, Obst und Gemüse sowie kommerzielle Nutzpflanzen trainiert wurden, unterstützen anwendungsspezifische Erkennung und Segmentierung, wobei OTA-Updates eine kontinuierliche Modellverbesserung ermöglichen.

Modul zur Überwachung der funktionalen Sicherheit: Das System überwacht den Sensorzustand, die Datenaktualität und den Steckerstatus in Echtzeit. Wenn eine Anomalie erkannt wird, wird ein entsprechender herabgesetzter Betriebsmodus ausgelöst oder ein sicherer Stopp eingeleitet.

2.4 Cloud- und Betriebsverwaltungsschicht

Die Cloud-Plattform unterstützt die Kartenerstellung, Aufgabenverteilung, Betriebsdatenerfassung und Modellaktualisierungen.

Über Web- oder mobile Schnittstellen können Betriebsleiter Betriebsverläufe, Flächenabdeckung, ungewöhnliche Warnungen und den Gerätezustand überwachen. Berichte können auch nach Feld, Ernteart und Vegetationsperiode erstellt werden, um Betriebsanalysen und landwirtschaftliche Managemententscheidungen zu unterstützen.

3. Warum CAZN für intelligente Landwirtschaftslösungen wählen?

Anwendungsorientiertes Systemdesign: Anstatt übermäßige Sensorkonfigurationen zum Ausgleich technischer Einschränkungen zu verwenden, wählen wir Sensorkombinationen entsprechend spezifischer Betriebsbedingungen und Funktionsanforderungen aus.

Standardisierte Konnektivitätstechnik: Die M12-Spezifikationen für industrielle Konnektivität und Kabelbäume von CAZN helfen dabei, Störungen auf der physikalischen Ebene zu unterdrücken und schaffen so die Grundlage für eine zuverlässige Wahrnehmung.

Integrierte Algorithmen- und Hardwareentwicklung: Wahrnehmung, Kalibrierung, Kabelbaumdesign und Edge Computing werden durch koordinierte technische Anstrengungen entwickelt und verbessert, wodurch Integrationslücken zwischen verschiedenen Anbietern verringert werden.

Wiederholbare Bereitstellung: Von einzelnen landwirtschaftlichen  Robotern bis hin zu Flottenbetrieben und von offenen Feldern bis hin zu Gewächshäusern sind unsere Lösungen darauf ausgelegt, eine standardisierte Implementierung in verschiedenen landwirtschaftlichen Umgebungen zu unterstützen.

4. Bau von Agrarrobotern für einen zuverlässigen Langzeitbetrieb

Der ultimative Maßstab für einen Agrarroboter ist nicht, wie viele Sensoren er trägt, sondern wie zuverlässig er nach einem Monat Dauerbetrieb unter schlammigen und anspruchsvollen Bedingungen arbeitet. Seine Positionierung muss stabil bleiben, die Erkennungsergebnisse müssen konsistent bleiben und die Notbremsung muss korrekt und ohne Fehlauslösung reagieren.

Die umfassenden Smart-Agriculture-Lösungen von CAZN begegnen diesen Herausforderungen durch systematisches Engineering, die Integration von Sensorauswahl, zuverlässiger Konnektivität, Edge Computing und intelligenter Steuerung in einer einheitlichen Architektur.

Durch die Konzentration auf technische Konsistenz und nicht nur auf die Sensormenge allein arbeitet CAZN daran, die landwirtschaftliche Automatisierung zuverlässiger, skalierbarer und an reale landwirtschaftliche Umgebungen anpassbar zu machen.
