Kundenspezifische M12-Feldkonfektionierungssteckverbinder von CAZN: Modulare Lösungen

Da die industrielle Automatisierung immer weiter voranschreitet, haben sich M12-Rundsteckverbinder zu einer Standardverbindungslösung für Sensoren, Aktoren, Industriekameras, Roboter und intelligente Geräte entwickelt. Basierend auf der internationalen Norm IEC 61076-2-101 bieten standardisierte M12-Steckverbinder einheitliche Gewinde, IP67-Schutz und Austauschbarkeit und reduzieren so die Komplexität der Geräteverkabelung und die Beschaffungskosten im Laufe der Jahrzehnte erheblich. Da sich Anwendungen in den Bereichen intelligente Fertigung, neue Energie, intelligente Landwirtschaft und maschinelle Bildverarbeitung jedoch ständig weiterentwickeln, sind Standardsteckverbinderkonfigurationen zunehmend nicht in der Lage, die spezifischen Anforderungen kompakter Gerätestrukturen, rauer Betriebsumgebungen und Mixed-Signal-Übertragung zu erfüllen.

Standardkomponenten ermöglichen Verbindungen; Maßgeschneiderte Komponenten passen sie an die Anwendung an. Die Entwicklung von Allzweckprodukten hin zu anwendungsspezifischen, nicht standardmäßigen kundenspezifischen Anpassungen ist zu einem klaren Trend in der M12-Steckverbinderbranche geworden. CAZN, ein landesweites High-Tech-Unternehmen, das sich auf industrielle Konnektivität spezialisiert hat, nutzt mehr als ein Jahrzehnt Erfahrung in der Forschung und Entwicklung sowie in der Herstellung von Steckverbindern, um kundenspezifische M12-Steckverbinderlösungen für die Feldkonfektionierung anzubieten.

Anstatt dem traditionellen Weg zu folgen, völlig neue Formen für nicht standardmäßige Produkte zu entwickeln, setzt CAZN auf eine modulare Montagearchitektur, die auf Standard-M12-Schnittstellen basiert. Dieser Ansatz kombiniert internationale Austauschbarkeit mit projektspezifischer Anpassung, balanciert Leistung, Vorlaufzeit und Kosten und bietet Geräteherstellern gleichzeitig eine ODM-Konnektivitätslösung aus einer Hand.

Die Einschränkungen von Standardkomponenten treiben die modulare Anpassung voran

Herkömmliche Standard-M12-Steckverbinder verfügen über vordefinierte Spezifikationen für Pinanzahl, Kodierung, Kabelausgangsrichtung, Kabelmaterial und Abschirmungsstruktur. Diese festen Konfigurationen können den sich verändernden Anforderungen moderner Geräte nur schwer gerecht werden:

• Kompakte Robotergelenke und Sensormodule: Standard-Geradverbinder können bei beengten Einbauräumen störende Auswirkungen auf umliegende Strukturen haben.

• Hochgeschwindigkeits-Bildverarbeitungssysteme: Herkömmliche M12-D-kodierte Steckverbinder bieten möglicherweise nicht die Abschirmungs- und Übertragungsleistung, die für anspruchsvolle Hochgeschwindigkeits-Kommunikationsanwendungen erforderlich ist.

• Neue Energie-Landmaschinen und Outdoor-Geräte: Möglicherweise sind spezielle Kabel erforderlich, die extremen Temperaturen, Öl und UV-Strahlung standhalten.

• Hochintegrierte Geräte: Eine kombinierte Strom- und Signalübertragung oder benutzerdefinierte Pinbelegungen für verschiedene Funktionen werden von Standard-Pinkonfigurationen möglicherweise nicht unterstützt.

• Medizinische und lebensmittelverarbeitende Geräte: Für Mantelmaterialien und die Beständigkeit gegenüber chemischer Reinigung und Desinfektion können besondere Anforderungen gelten.

Herkömmliche, vollständig kundenspezifische Lösungen erfordern häufig völlig neue Formen, was zu erheblichen Werkzeuginvestitionen und Entwicklungszyklen führt, die sich über mehrere Monate erstrecken können. Dies erhöht sowohl die Projektkosten als auch die mit Entwurfsiterationen verbundenen Risiken.

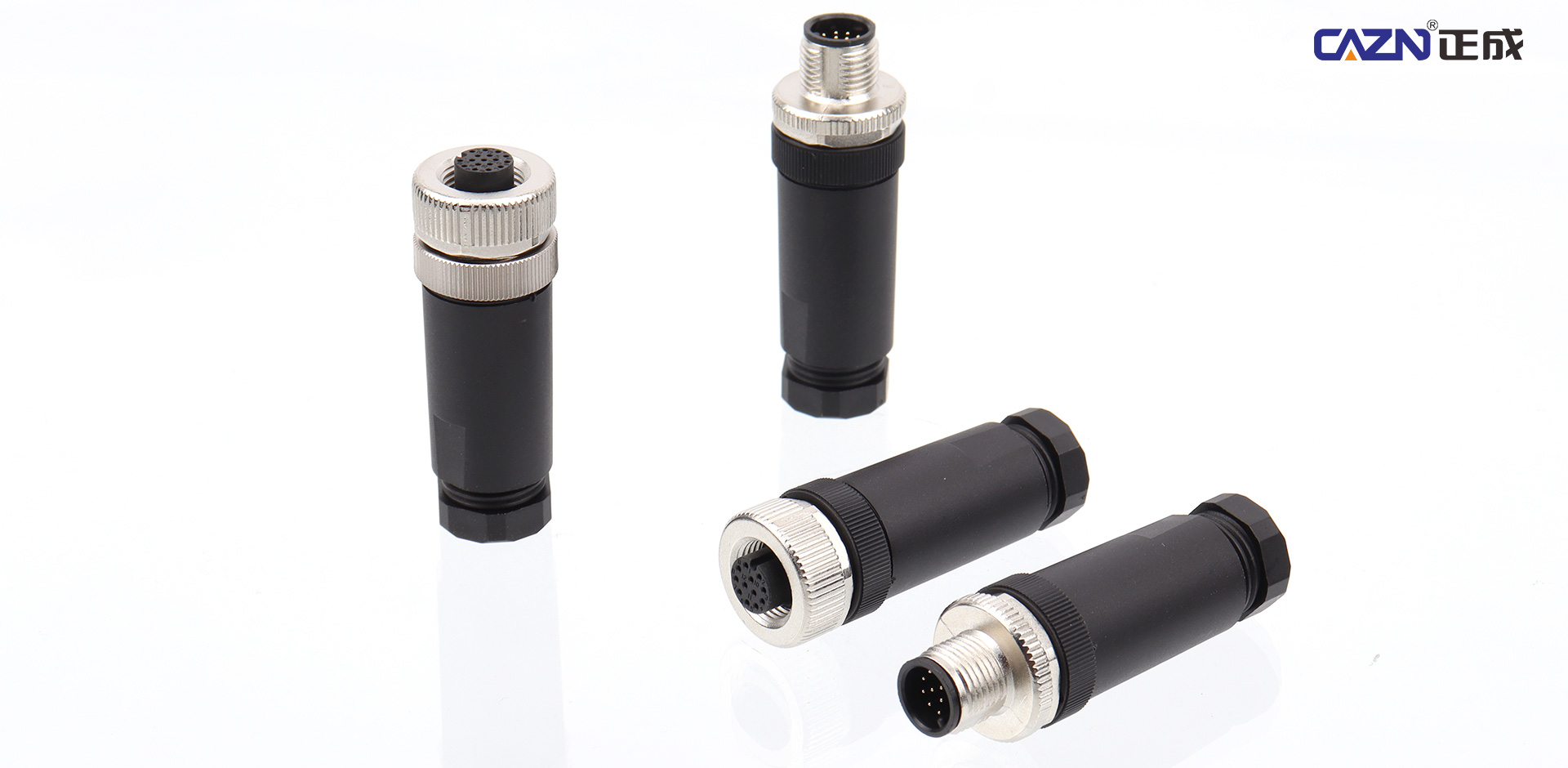

Die feldkonfektionierbaren M12-Steckverbinder von CAZN begegnen diesen Herausforderungen durch einen modularen Designansatz. Das äußere M12-Gewinde und die Montagemaße bleiben an der Standardschnittstelle ausgerichtet, während interne Kontakte, Abschirmungskomponenten, Kabelklemmen, Dichtungsstrukturen und Kabel je nach Anwendungsanforderungen ausgewählt und angepasst werden können. Durch den Verzicht auf einen völlig neuen Formensatz schließt CAZN die Lücke zwischen Standardkomponenten und vollständig kundenspezifischen Produkten durch eine standardisierte Schnittstelle in Kombination mit einem konfigurierbaren internen Design.

CAZN M12-Feldkonfektionierungssteckverbinder: Anpassung über mehrere Dimensionen hinweg

Die vor Ort konfektionierbaren M12-Steckverbinder von CAZN unterstützen eine Vielzahl von Anpassungsoptionen und helfen Geräteherstellern dabei, elektrische und mechanische Konfigurationen an ihre spezifischen Betriebsumgebungen anzupassen.

Kundenspezifische elektrische Konfigurationen

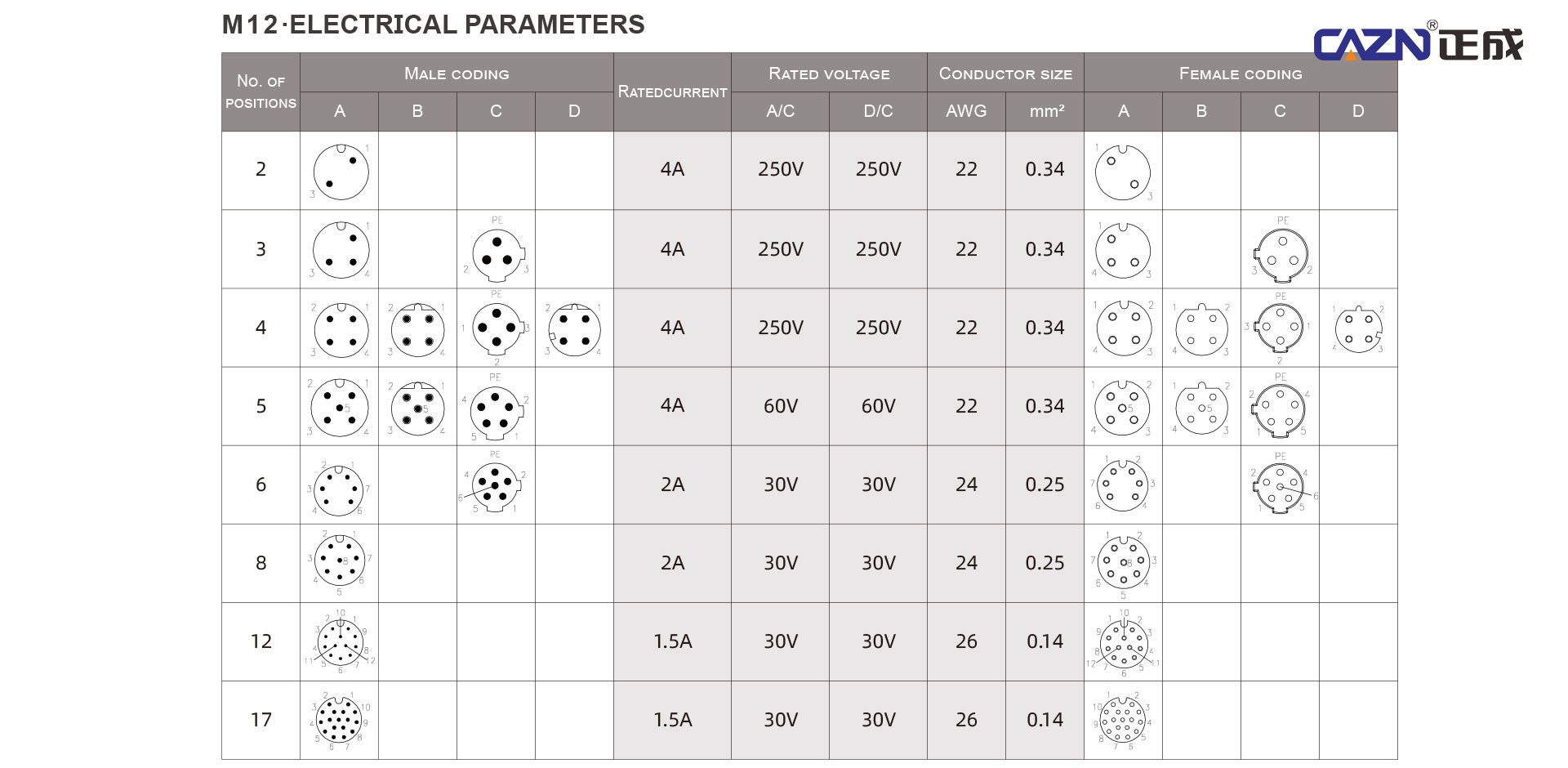

Zu den verfügbaren Kodierungsoptionen gehören A-, B-, C-, D-, X-, K- und L-Kodierung mit Pin-Konfigurationen von 2 bis 17 Pins. Je nach gewähltem Design können Lösungen Signalübertragung, Stromversorgung, Industrial Ethernet und integrierte Konnektivitätsanforderungen unterstützen.

Kontaktkonfigurationen, Kontaktspezifikationen, Impedanzanpassung und 360-Grad-Abschirmstrukturen können an die Anwendung angepasst werden. Für Hochgeschwindigkeits-Bildverarbeitungssysteme können kundenspezifische X-codierte M12-Ethernet-Lösungen entwickelt werden, um die 10-Gigabit-Ethernet-Kommunikation zu unterstützen, vorbehaltlich der angegebenen Stecker-, Kabel- und Übertragungsanforderungen.

Kundenspezifische mechanische Strukturen

CAZN bietet gerade und um 90 Grad abgewinkelte Konfigurationen sowie Front- und Rückseitenmontage-Panel-Buchsen. Verriegelungsmechanismen, Kodierungsfunktionen, Zugentlastungsklemmen und mehrstufige Dichtungsstrukturen können an Installationsbeschränkungen und Betriebsbedingungen angepasst werden.

Diese Optionen sind besonders nützlich bei Anwendungen mit häufigen Steckzyklen, mechanischen Vibrationen, begrenztem Installationsraum oder anspruchsvollen Umgebungseinflüssen. Bei kompakten Robotergelenken kann beispielsweise ein Winkelstecker dazu beitragen, Störungen zu reduzieren und die Kabelführung zu vereinfachen. Die endgültige Konfiguration sollte anhand des mechanischen Gehäuses und der Installationsanforderungen des Geräts validiert werden.

Kundenspezifische Kabelmaterialien und -konfektionen

Zu den verfügbaren Kabeloptionen gehören PVC, PUR, TPU, raucharme, halogenfreie Materialien, ölbeständige Kabel und Spezialkabel für Umgebungen mit hohen oder niedrigen Temperaturen. Kabellängen können individuell angepasst werden und hochflexible Schleppkettenkabellösungen können für Anwendungen mit wiederholten Bewegungen und Biegungen spezifiziert werden.

Bei AGVs und mobilen Robotern sollten die Kabelflexibilität, der minimale Biegeradius, die Torsionsanforderungen und die erwarteten Bewegungszyklen gemeinsam bewertet werden. Es reicht nicht aus, ein Kabel allein nach dem Außenmaterial auszuwählen; Der komplette Kabelaufbau muss den mechanischen und Umgebungsbedingungen der Anwendung entsprechen.

CAZN bietet auch maßgeschneiderte Kabelbaugruppen an, um die Geräteintegration zu vereinfachen und die Notwendigkeit zusätzlicher Verkabelungsarbeiten vor Ort zu reduzieren.

Entsprechend den angegebenen Produktkonfigurationen unterstützt das Steckverbinderportfolio von CAZN die Schutzarten IP67, IP68 und IP69K und umfasst Produkte mit CE-, RoHS- und UL-Zertifizierungen. Die anwendbare Schutzart und Zertifizierung sollte für das genaue Modell und die Baugruppenkonfiguration überprüft werden, da sie je nach Produkt variieren kann.

Maßgeschneiderte M12-Lösungen für mehrere Branchen

Die kundenspezifischen M12-Steckverbinder für die Feldkonfektionierung von CAZN sind für ein breites Spektrum industrieller Anwendungen konzipiert, darunter Industrierobotik, fahrerlose Transportfahrzeuge (FTS), maschinelle Bildverarbeitungsinspektionsgeräte, neue Energiespeichersysteme, intelligente landwirtschaftliche Ernteroboter, Baumaschinen, intelligente Logistik und medizinische Testgeräte.

In der intelligenten Landwirtschaft können Steckverbinder Vibrationen, Schlamm, Wasser, Temperaturschwankungen und Wetterbedingungen im Freien ausgesetzt sein. Eine maßgeschneiderte M12-Baugruppe mit geeigneter Abdichtung und einem wetterbeständigen Kabel kann dazu beitragen, zuverlässige Verbindungen zwischen Feldsensoren und Aktoren aufrechtzuerhalten. Materialauswahl und Umweltvalidierung bleiben für die Sicherstellung einer langfristigen Leistung von entscheidender Bedeutung.

In der industriellen Bildverarbeitung stellt die Hochgeschwindigkeits-Datenübertragung höhere Anforderungen an die Steckerkodierung, die Kabelleistung, die Kontinuität der Abschirmung und die Impedanzkontrolle. Eine entsprechend spezifizierte X-codierte M12-Lösung kann Hochgeschwindigkeits-Ethernet-Konnektivität unterstützen und gleichzeitig bei der Bewältigung elektromagnetischer Störungen helfen. Die tatsächliche Übertragungsleistung hängt vom gesamten Kanal ab, einschließlich Stecker, Kabel, passenden Schnittstellen und Installationsumgebung.

Bei kompakten Robotergelenken können abgewinkelte Steckverbinder und kundenspezifische Kabelausgänge dazu beitragen, räumliche Störungen zu beseitigen und die Verlegungseffizienz zu verbessern. In automatisierten Logistiksystemen können flexible Kabelbaugruppen für sich wiederholende Bewegungen und die Installationsbeschränkungen mobiler Geräte konzipiert werden.

Von der ersten Lösungsbewertung und Struktursimulation bis hin zu Mustertests, Massenproduktion und technischem After-Sales-Support kann das Ingenieurteam von CAZN frühzeitig an der Projektentwicklung teilnehmen. Durch die Bewertung der Betriebsbedingungen und Geräteanforderungen vor der endgültigen Steckverbinderkonfiguration trägt das Team dazu bei, die Wahrscheinlichkeit mechanischer Störungen, elektrischer Fehlanpassungen und kostspieliger Designänderungen im späteren Verlauf des Projekts zu verringern.

Branchentrend: Vom Verkauf von Standardprodukten zur Bereitstellung maßgeschneiderter Konnektivitätslösungen

Die Industriesteckverbinderbranche durchläuft einen grundlegenden Wandel. In der Vergangenheit konkurrierten die Hersteller häufig hauptsächlich über Produktverfügbarkeit, Modellvielfalt und Stückpreis. Ihre Wettbewerbsfähigkeit hängt zunehmend auch von ihrer Fähigkeit ab, durch technische Unterstützung und flexible Fertigung schnell auf anwendungsspezifische Anforderungen zu reagieren.

Die kundenspezifische M12-Montage vor Ort stellt diesen Übergang dar. Es bewahrt die Vorteile des etablierten M12-Standard-Ökosystems und ermöglicht gleichzeitig die Anpassung interner Module und Kabelkonfigurationen an unterschiedliche Betriebsbedingungen. Geräteentwickler müssen nicht mehr für jedes Projekt eine etablierte Schnittstelle neu definieren oder Kompromisse beim Gerätedesign eingehen, nur um einen handelsüblichen Stecker unterzubringen.

Ein modularer Ansatz kann außerdem den Bedarf an speziellen Werkzeugen reduzieren, Designiterationen vereinfachen und zur Kontrolle der Entwicklungskosten beitragen. Die tatsächlichen Einsparungen und Durchlaufzeitvorteile hängen vom Umfang der Anpassung, der Komponentenverfügbarkeit, den Validierungsanforderungen und dem Produktionsvolumen ab.

Geleitet von seinem Engagement für Fachkompetenz und Produktqualität stärkt CAZN weiterhin seine maßgeschneiderten industriellen Konnektivitätsfähigkeiten durch seine Produktionsanlagen, F&E-Ressourcen und ein etabliertes ISO-basiertes Qualitätsmanagementsystem. Diese Fähigkeiten unterstützen Gerätehersteller bei der Suche nach zuverlässigen Konnektivitätslösungen und Alternativen zu bestehenden Versorgungsvereinbarungen.

Erstellen Sie mit CAZN Ihre individuelle M12-Steckverbinderlösung

Wenn ein Standard-M12-Stecker die Anforderungen Ihrer Ausrüstung nicht erfüllen kann, müssen Sie sich nicht zwischen einem ungeeigneten Standardprodukt und einem teuren, zeitaufwändigen, vollständig kundenspezifischen Design entscheiden.

Die kundenspezifischen M12-Steckverbinder für die Feldkonfektionierung von CAZN kombinieren standardisierte Schnittstellen mit modularer Anpassung und tragen so dazu bei, die Austauschbarkeit zu wahren und gleichzeitig anwendungsspezifische Anforderungen zu erfüllen. Unabhängig davon, ob Ihr Projekt eine spezielle Pin-Konfiguration, einen abgewinkelten Stecker, spezielle Kabelmaterialien, eine verbesserte Abschirmung und Abdichtung oder eine kundenspezifische Kabelkonfektion benötigt, kann CAZN gemeinsam mit Ihnen eine geeignete industrielle Konnektivitätslösung entwickeln.

Kontaktieren Sie das technische Team von CAZN mit Ihren Zeichnungen, Mustern oder Betriebsparametern, um Ihre Anwendung zu besprechen und eine Steckverbinderkonfiguration zu ermitteln, die den elektrischen, mechanischen und Umgebungsanforderungen Ihrer Ausrüstung entspricht.
