CAZN | Automatisierungsanwendungslösungen für M8-D-Code-Ethernet-Steckverbinder

Der CAZN M8-D-Code-Ethernet-Stecker (IEC 61076-2-114) ist eine industrielle Miniatur-Konnektivitätslösung mit 100 Mbit/s, die für PROFINET-, EtherCAT- und EtherNet/IP-Anwendungen entwickelt wurde. Es adressiert den Bedarf an Netzwerkzugriff in platzbeschränkten Automatisierungsgeräten und dicht verteilten Feldknoten. Im Vergleich zu M12-D-Steckverbindern reduziert die M8-D-Lösung den Platzbedarf des Steckverbinders um etwa 30 %. Es verfügt über eine Schraubverriegelung, IP67-Schutz und eine 360°-Abschirmung für eine verbesserte Widerstandsfähigkeit gegen Vibrationen und elektromagnetische Störungen, mit Datenübertragungsraten von bis zu 100 Mbit/s.

Warum sollten Sie sich für M8-Ethernet-Steckverbinder für die industrielle Automatisierung entscheiden?

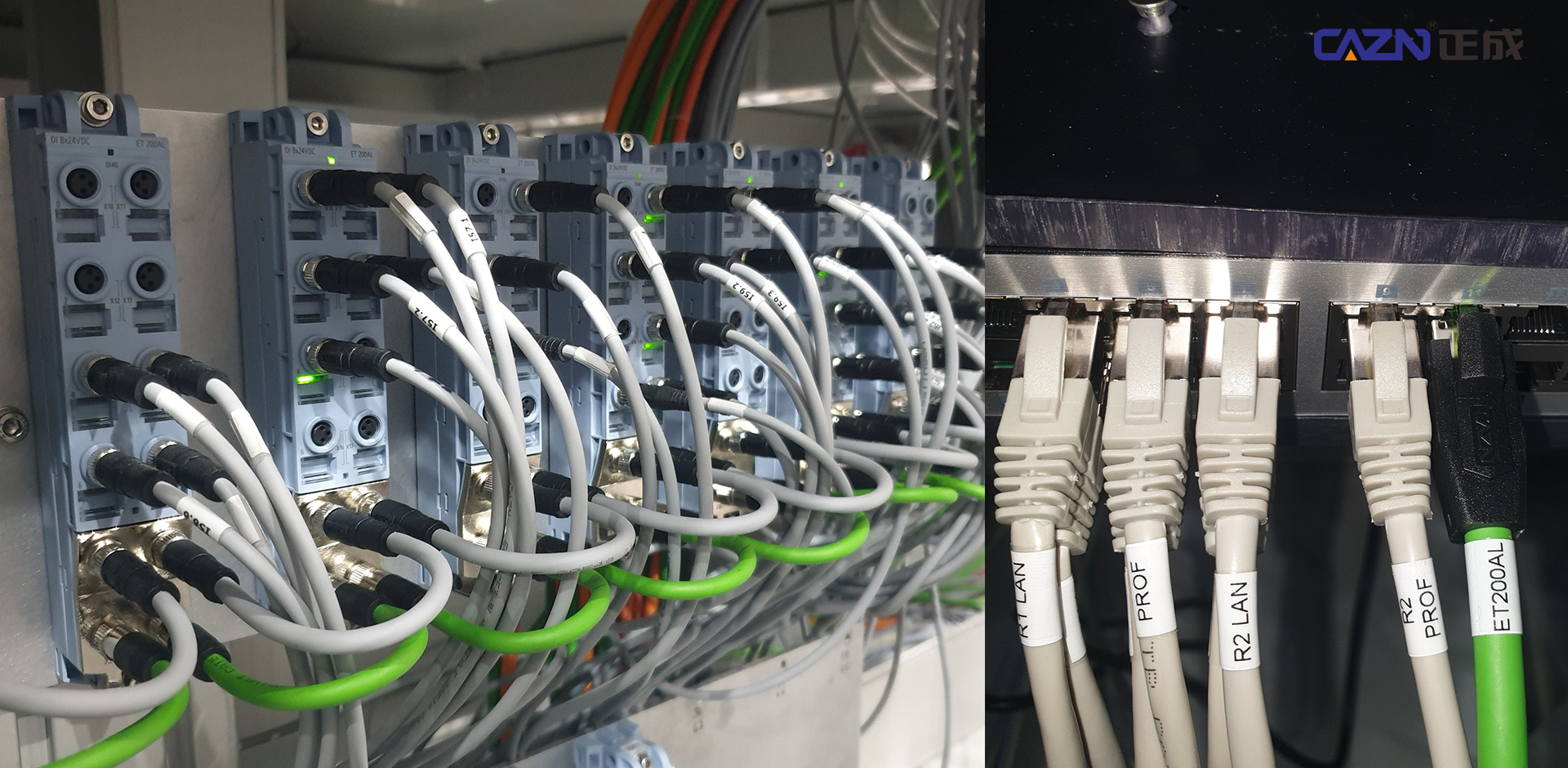

Industrielle Automatisierungsgeräte werden immer kompakter und erfordern gleichzeitig ein höheres Maß an Netzwerkkonnektivität. M8-D-Ethernet-Steckverbinder eignen sich besonders für Anwendungen, bei denen herkömmliche M12-Steckverbinder oder RJ45-Schnittstellen möglicherweise schwierig zu installieren sind.

1. Begrenzter Geräteraum: Kleine verteilte E/A-Module, Roboter-Endeffektoren, kompakte Bildverarbeitungssysteme und AGV-Chassis verfügen oft nicht über ausreichend Platz für M12-Anschlüsse.

2. Hohe Knotendichte: 3C-Sortierlinien für Elektronik, Verpackung und Logistik können eine große Anzahl von Miniatur-Ethernet-Knoten enthalten, wodurch ein Bedarf an kompakten Plug-and-Play-Schnittstellen entsteht.

3.Vibration und Schock: Roboter und mobile Geräte sind ständig Vibrationen und Bewegungen ausgesetzt. Im Vergleich zu RJ45-Rastverbindungen bietet die Schraubverriegelung eine sicherere mechanische Verbindung.

4. Starke EMV-Störungen: Frequenzumrichter, Servoantriebe und andere Industriegeräte können erhebliche elektromagnetische Störungen erzeugen. Eine vollständig abgeschirmte Ethernet-Verbindung trägt zur Aufrechterhaltung der Kommunikationsintegrität bei.

5. Effizienz bei Installation und Wartung: Vorkonfektionierte Kabelbaugruppen können die Installation und den Austausch vor Ort beschleunigen, den Verkabelungsaufwand im Schaltschrank reduzieren und die Fehlerisolierung vereinfachen.

Vollständige M8-D-Ethernet-Systemarchitektur

Eine praktische M8-D-Ethernet-Lösung kann als verteiltes Backbone-and-Branch-Netzwerk konfiguriert werden. Das Hauptnetzwerk kann SPS oder industrielle Ethernet-Switches verwenden, die über M12-D- oder RJ45-Schnittstellen verbunden sind, während M8-D-Kabel für kompakte Feldzweige verwendet werden.

Die typische Architektur ist:

SPS / Industrieller Ethernet-Switch → M12-D / RJ45-Hauptnetzwerk → M8-D-Abzweigkabel → Verteilte E/A / Kompakte Industriekameras / EtherCAT-Slaves

Je nach Installationsanforderungen können zwei Kabelkonfigurationen ausgewählt werden.

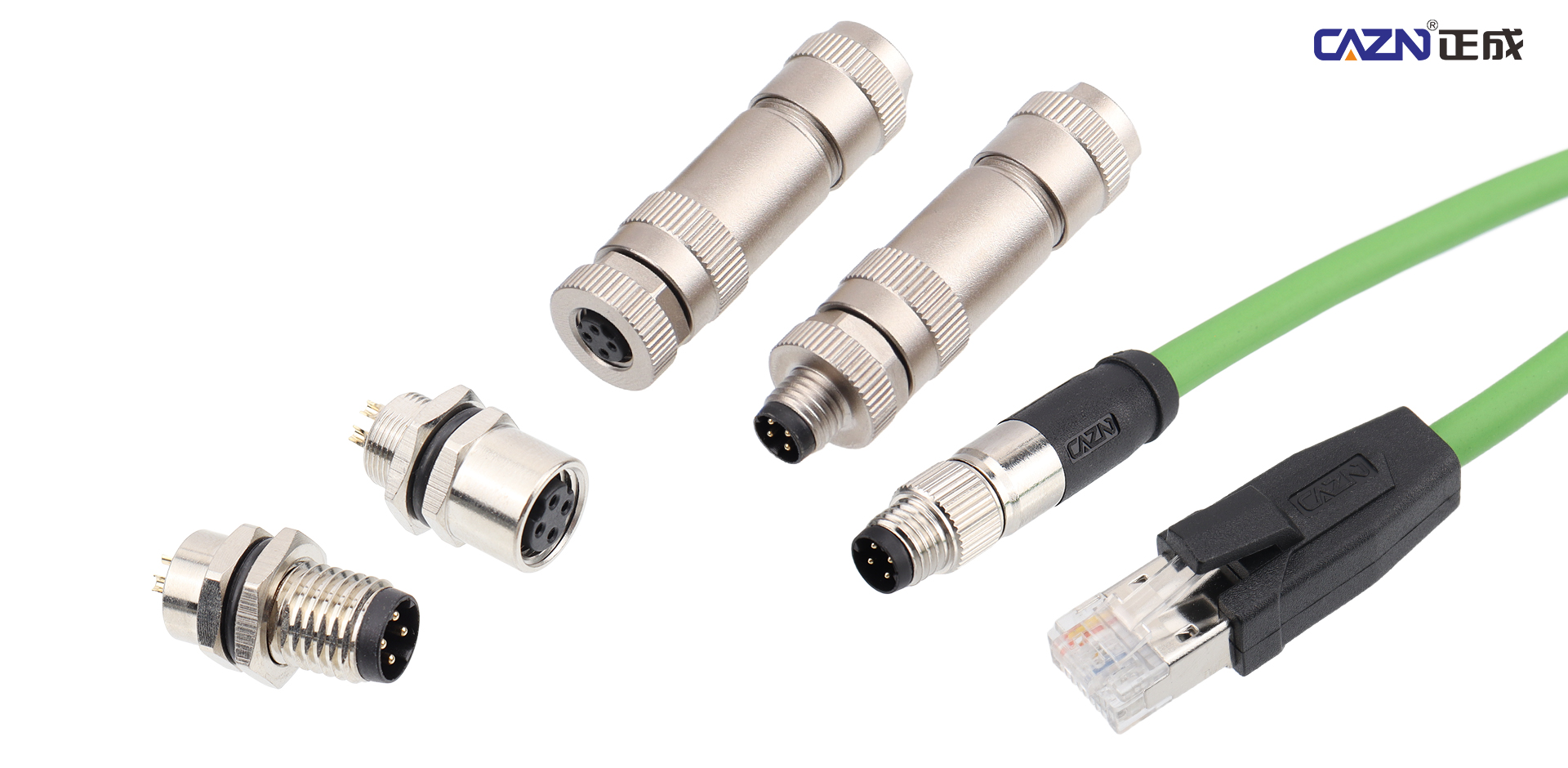

Vorgefertigte Kabelkonfektionen sind die bevorzugte Wahl für standardisierte Projekte. Gerade oder rechtwinklige M8-D-Steckverbinder können in den Konfigurationen M8-D-zu-M8-D und M8-D-zu-RJ45 geliefert werden. PUR-Hochflexkabel eignen sich für Schleppketten- und Bewegungsanwendungen, während PVC-Kabel für feste Installationen geeignet sind.

Vor Ort konfektionierbare Steckverbinder sind bei der Inbetriebnahme nützlich oder wenn die Feldverkabelung geändert werden muss. Der Schraubanschluss ermöglicht eine flexible Installation, allerdings muss die Schirmung korrekt mit einer vollständigen 360°-Schirmverbindung umgesetzt werden.

Für die Geräteintegration sind M8-D-Einbausteckverbinder in drahtgelöteten oder leiterplattenmontierten Konfigurationen erhältlich und können direkt auf verteilten E/A-Modulen, Kameragehäusen und anderen kompakten Geräten installiert werden.

Abschirmung und Erdung sind entscheidend für die Ethernet-Stabilität

Die Leistung von Industrial Ethernet hängt nicht nur von der Datenübertragungsfähigkeit des Steckverbinders ab, sondern auch von der Integrität des Abschirmsystems. Für M8-D-Ethernet-Anwendungen, die in Umgebungen mit Servoantrieben, Motoren, Wechselrichtern und anderen elektromagnetischen Störquellen betrieben werden, wird eine 360°-Vollmetallschirmung empfohlen.

Die ausschließliche Verwendung von Aluminiumfolie mit einer Erdungsverbindung an einem Punkt bietet möglicherweise keine ausreichende Hochfrequenz-Abschirmleistung und kann unter anspruchsvollen Bedingungen zu Kommunikationsfehlern oder Paketverlusten führen. Das Schirmgeflecht des Kabels sollte sicher und dauerhaft mit der Schirmstruktur des Steckers verbunden sein.

Der Geräterahmen sollte eine geeignete Erdungsstrategie verwenden, um unerwünschte Erdschleifeneffekte zu minimieren. Bei der industriellen Ethernet-Verkabelung sollte die Kabelimpedanz gemäß den Cat5e-Anforderungen für industrielles Ethernet auf 100 Ω ±15 % geregelt werden, mit einer Gesamtübertragungsentfernung von bis zu 100 m bei der entsprechenden Netzwerkkonfiguration.

Für M8-D-Gewindeverbindungen beträgt das empfohlene Anzugsdrehmoment 0,4–0,6 Nm. Übermäßiges Anziehen sollte vermieden werden, während Verbindungen, die an kontinuierlich vibrierenden Geräten installiert sind, regelmäßig überprüft und bei Bedarf nachgezogen werden sollten.

Anwendung 1: Roboter-Endeffektoren

Kollaborative Roboter und Handgelenke von Industrierobotern sind ein hervorragendes Beispiel dafür, wo M8-D-Ethernet-Steckverbinder einen klaren Platzsparvorteil bieten können. Greifer, kompakte Vision-Kameras, Kraftkontrollsensoren und andere Geräte, die in der Nähe der sechsten Achse des Roboters installiert werden, haben oft nur sehr begrenzten Installationsraum.

Ein vollständig abgeschirmter M8-D-Code-Stecker mit einer rechtwinkligen 90°-Konfiguration kann Kabelstörungen um das Handgelenk des Roboters reduzieren. Bei Anwendungen mit wiederholten Bewegungen können ein hochflexibles PUR-Kabel und eine vorgeformte Steckerbaugruppe die Zuverlässigkeit des Kabelmanagements verbessern.

Für die EtherCAT-Kommunikation sollte das Kabel mit ausreichend Bewegungsspielraum und entsprechender Zugentlastung verlegt werden. Entsprechend der angegebenen Anwendungsanforderung sollte ein Mindestbiegeradius von 5x dem Kabelaußendurchmesser eingehalten werden.

Anwendung 2: Mobile AGV- und AMR-Roboter

AGVs und AMRs erfordern eine zuverlässige Kommunikation, während sie sich ständig bewegen und mechanischen Vibrationen ausgesetzt sind. Zu den typischen angeschlossenen Geräten gehören verteilte E/A, Navigations- und Barcode-Scan-Module, kompakte Bildverarbeitungseinheiten und andere am Fahrzeug montierte Steuerungskomponenten.

Ein IP67-M8-D-Ethernet-Stecker mit Gewindeverriegelung eignet sich für kompakte Gehäuseinstallationen, bei denen der Platz begrenzt ist und Vibrationsfestigkeit wichtig ist. Rechtwinklige Steckverbinder können dabei helfen, Interferenzen mit anderen Komponenten zu vermeiden, während PUR-Kabel eine bessere Flexibilität bei wiederholten Bewegungen und anspruchsvollen Verlegungsbedingungen bieten.

Im Vergleich zu Schnittstellen, die nur auf einem Schnappmechanismus basieren, trägt die Schraubverbindung auch dazu bei, ein versehentliches Lösen durch ständige Fahrzeugvibrationen zu verhindern.

Anwendung 3: 3C, Verpackungs- und Logistikautomatisierung

Automatisierte Produktionslinien in der 3C-Elektronik-, Verpackungs- und Logistiksortierung kombinieren typischerweise eine hohe Knotendichte mit begrenztem Installationsraum. Verteilte Remote-I/O-Boxen, Codeleser und kompakte Bildverarbeitungseinheiten erfordern möglicherweise alle eine Ethernet-Konnektivität auf relativ kleinem Raum.

Für feste Stationen können gerade vorgeformte M8-D-Kabel eine kompakte und standardisierte Verbindung bieten. Bei begrenztem Einbauraum können rechtwinklige Versionen Störungen bei der Kabelführung reduzieren. An Schleppketten montierte Umzugsstationen sollten hochflexible PUR-Leitungen verwenden, die für wiederholte Biegungen ausgelegt sind.

Eine praktische Netzwerkarchitektur kann M12- oder RJ45-Anschlüsse für das Haupt-Backbone beibehalten, während mehrere M8-D-Zweige Feldgeräte verbinden. Dieser Ansatz kann die Größe von E/A-Gehäusen reduzieren, die Geräteintegration vereinfachen und den schnellen Austausch einzelner Feldknoten erleichtern.

Anwendung 4: Ethernet-Integration in Kompaktgeräten

Bei Prüfgeräten, kleinen Sondermaschinen und anderen kompakten Anlagen muss die Ethernet-Schnittstelle häufig direkt in das Gerätegehäuse integriert werden.

Ein M8-D-Leiterplattensteckverbinder kann eine externe industrielle Ethernet-Schnittstelle bereitstellen, ohne dass eine größere RJ45-Öffnung erforderlich ist. Die Metallabschirmung sollte ordnungsgemäß mit dem Gerätechassis verbunden sein, um die vorgesehene EMV-Leistung aufrechtzuerhalten.

Diese Konfiguration ist besonders nützlich, wenn Geräteentwickler ein kompaktes Gehäuse beibehalten und gleichzeitig eine mechanisch sichere Ethernet-Schnittstelle in Industriequalität bereitstellen müssen.

CAZN M8-D: Kompakte Konnektivität für Industrial Ethernet

Der Ausbau von Industrial Ethernet erhöht die Nachfrage nach kompakten, zuverlässigen und skalierbaren Konnektivitätslösungen. Die M8-Serie von CAZN erfüllt diese Anforderung mit Gewindeverriegelung, kompakten Abmessungen, IP67-Schutz und Konfigurationen, die für die industrielle Ethernet-Datenübertragung ausgelegt sind.

Der M8-D-Code-Steckverbinder entspricht der DIN EN 61076-2-114 und ist für Anwendungen konzipiert, bei denen es auf Bauraum, mechanische Sicherheit und zuverlässige Kommunikation ankommt. Aufgrund seines kompakten Formfaktors eignet es sich besonders für Miniatursensoren, verteilte E/A, Roboter-Endeffektoren, mobile Geräte und andere platzbeschränkte Automatisierungsgeräte.

Technische Spezifikationen

Der CAZN M8-D-Code-Ethernet-Stecker verwendet vier D-kodierte Kontakte mit symmetrischer vergoldeter Kontaktanordnung. Der Steckverbinder unterstützt mehr als 500 Steckzyklen bei einer Nennspannung von 48 V/60 V AC/DC, einem Nennstrom von 4 A und einem Betriebstemperaturbereich von -25 °C bis +80 °C.

CAZN bietet sowohl Versionen mit geschirmten Schraubanschlüssen als auch vorgeformte Kabelkonfektionen mit Kabelschirmung an. Die verfügbaren Kabelabgangsdurchmesser reichen von 4 mm bis 5,5 mm, während die unterstützten Leitergrößen von 0,14 mm² bis 0,5 mm² reichen. Die vorgeformte Kabelkonfiguration verwendet 0,25 mm² (AWG 24) Leiter.

Zusätzlich zur Ethernet-Datenübertragung kann der D-kodierte M8-Hybridsteckverbinder die Stromversorgung für angeschlossene Geräte gemäß den PoE+-Anforderungen von IEEE 802.3at unterstützen und so Daten- und Stromkonnektivität in kompakten industriellen Automatisierungssystemen ermöglichen.

Für Automatisierungsgeräte, bei denen der Installationsraum begrenzt ist, Ethernet-Leistung, EMV-Schutz, Vibrationsfestigkeit und Wartungseffizienz jedoch weiterhin wichtig sind, bietet CAZN M8-D Code einen kompakten industriellen Konnektivitätsansatz für moderne verteilte Automatisierungsnetzwerke.
