CAZN | Anwendungshandbuch für M8-Steckverbinder

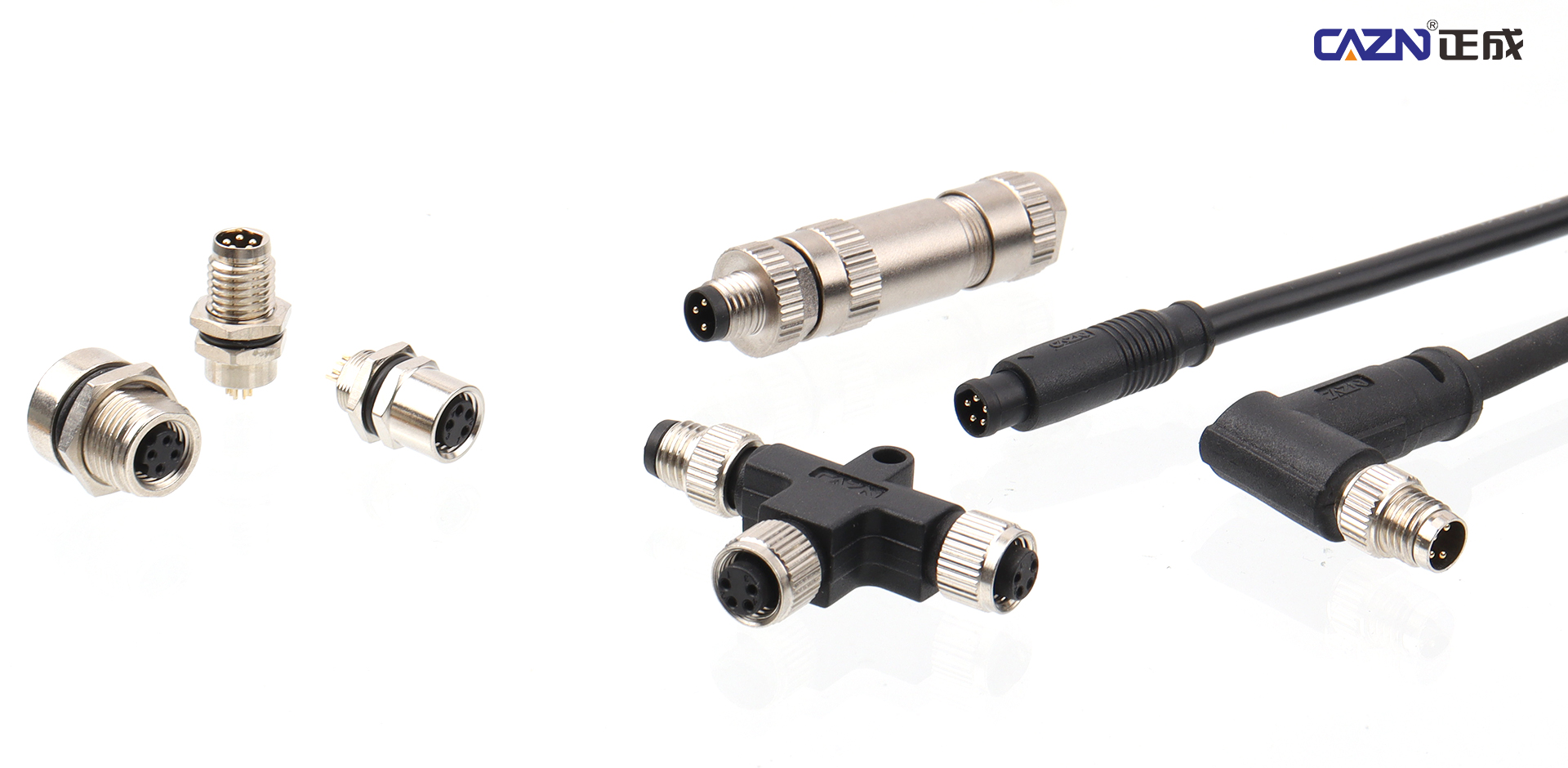

M8-Steckverbinder sind kompakte Industrie-Rundsteckverbinder mit einem Außendurchmesser von 8 mm. Sie bieten entscheidende Vorteile, darunter kompakte Größe, Schutzart IP67/IP68, Vibrationsfestigkeit, Beständigkeit gegen hohe und niedrige Temperaturen und eine vereinfachte Verkabelung. Sie sind für Signal- und Niederspannungs-Leistungsverbindungen in engen Einbauräumen und anspruchsvollen Betriebsumgebungen konzipiert. M8-Steckverbinder werden häufig in der industriellen Automatisierung, Robotik, neuen Energiesystemen, medizinischen Geräten, intelligenter Logistik und anderen Anwendungen eingesetzt und sind daher eine unverzichtbare Verbindungslösung für kompakte Präzisionsgeräte.

1. Industrielle Automatisierung – Die Kernanwendung

Als grundlegende Verbindungskomponente in der industriellen Automatisierung werden M8-Steckverbinder vor allem zur Signalübertragung in kompakten Sensoren und Steuerungsmodulen eingesetzt. Sie eignen sich für verschiedene platzbeschränkte Automatisierungssysteme und können die herkömmliche Anschlussverkabelung ersetzen, um die Gerätestabilität und Wartungseffizienz zu verbessern.

Zu den typischen Anwendungen gehören Miniatursensoren wie Näherungsschalter, fotoelektrische Sensoren, Temperatur-/Druck-/Durchflusssensoren und Wegsensoren sowie kleine Magnetventile, Miniatur-Pneumatikzylinder, Encoder, verteilte SPS-E/A-Module, Feldbus-Steuereinheiten, Inspektionspunkte für Werkzeugmaschinen und Inspektionsmodule in automatisierten Produktionslinien.

M8-Steckverbinder eignen sich besonders für Anwendungen, bei denen der Platz im Schaltschrank begrenzt ist, eine leichte Verkabelung erforderlich ist und die Anzahl der Signalkreise relativ gering ist. Ihre abgedichtete Verbindungsstruktur kann dazu beitragen, Verdrahtungsfehler zu reduzieren, die durch Staub, Feuchtigkeit und Ölverschmutzung in Industrieumgebungen verursacht werden.

M8-Steckverbinder dienen als Standardschnittstellen für viele Miniatur-Industriesensoren und dienen sowohl der Signalübertragung als auch der Stromversorgung:

Hinweis: A-kodierte Konfigurationen mit 3–5 Kontakten werden üblicherweise zur Unterstützung der 24-V-DC-Stromversorgung und Signalübertragung verwendet.

2. Industrieroboter und intelligente mobile Geräte

Aufgrund ihrer hohen Vibrationsfestigkeit, Flexibilität und kompakten Abmessungen eignen sich M8-Steckverbinder gut für die engen Innenräume und dynamischen Bewegungsumgebungen von Robotergeräten.

In leichten Industrieroboterarmen und kollaborativen Robotern werden M8-Steckverbinder für Signal- und Stromverbindungen zu Endeffektoren, Gelenksensoren und Servomotor-Encodern verwendet. Eine 6-Kontakt-Konfiguration ermöglicht sowohl die Strom- als auch die Signalübertragung, während abgeschirmte Metallgehäusekonstruktionen dazu beitragen können, Störungen durch kontinuierliche mechanische Bewegung zu reduzieren.

M8-Steckverbinder werden auch häufig in AGVs und AMRs für Hinderniserkennungssensoren, Fahrsignalmodule und Statusüberwachungsschnittstellen verwendet. Ihr kompaktes Design und die vibrationsfeste Verbindung tragen dazu bei, stabile elektrische Verbindungen bei hochfrequenten Bewegungen aufrechtzuerhalten und das Risiko von Kontaktausfällen durch Vibrationen zu verringern.

Durch unterschiedliche Kodierungskonfigurationen können M8-Steckverbinder unterschiedliche Ebenen der industriellen Kommunikation unterstützen:

Hinweis: D-kodierte Steckverbinder verwenden eine mechanisch kodierte Struktur, um eine korrekte Verbindung von Ethernet-Differenzsignalen sicherzustellen und falsches Stecken zu verhindern, das möglicherweise Geräte beschädigen könnte.

3. Bildverarbeitungs- und Präzisionsprüfgeräte

M8-Steckverbinder bieten stabile Verbindungslösungen für kompakte Bildverarbeitungssysteme und Präzisionsdatenerfassungsgeräte, bei denen eine zuverlässige Signalübertragung erforderlich ist.

Zu den typischen Anwendungen gehören Miniatur-Industriekameras, visuelle Beleuchtungssysteme und Bilderfassungsmodule, bei denen M8-Steckverbinder für Strom- und Triggersignalschnittstellen verwendet werden können. Abgeschirmte Konfigurationen tragen zur Verbesserung der Widerstandsfähigkeit gegen elektromagnetische Störungen bei und unterstützen eine stabile Übertragung in Präzisionsbildgebungssystemen.

M8-Steckverbinder werden auch in Halbleiterverpackungsgeräten, Wafer-Inspektionssystemen und Präzisionsinspektionsinstrumenten für Miniatursensorschnittstellen verwendet. Aufgrund ihrer kompakten Größe eignen sie sich für Halbleiterfertigungsumgebungen, in denen die Ausrüstung hohe Präzision, begrenzten Installationsraum und kontrollierte Sauberkeit erfordert.

4. Neue Energie und intelligente Outdoor-Ausrüstung

Mit ihren starken Outdoor-Schutzfunktionen eignen sich M8-Steckverbinder für anspruchsvolle Outdoor-Umgebungen, die in neuen Energie- und Smart-Outdoor-Geräten zu finden sind.

In Photovoltaik- und Energiespeichersystemen können M8-Steckverbinder für Signalverbindungen zu String-Überwachungsmodulen, Umgebungstemperatur- und Luftfeuchtigkeitssensoren sowie Lichtsensoren verwendet werden. Durch ihr schützendes Design können sie Schwankungen der Außentemperatur, Regen und anderen Umwelteinflüssen standhalten.

M8-Steckverbinder werden auch häufig in LED-Anzeigen, intelligenten Außenbeleuchtungssteuerungen, Landschaftsbeleuchtung und Außenüberwachungskameras für die Modulverbindung und Signalsteuerung verwendet.

IP67-zertifizierte Konfigurationen halten Regen, Staub und Sonnenlicht stand und tragen so dazu bei, den stabilen Betrieb von Outdoor-Geräten über längere Zeiträume aufrechtzuerhalten.

5. Lebensmittel-, Medizin- und Laborgeräte

Aufgrund ihrer Wasserbeständigkeit, Korrosionsbeständigkeit und Eignung für reinigbare Umgebungen können M8-Steckverbinder in Geräten verwendet werden, die strengen Hygiene- oder Reinigungsanforderungen unterliegen.

In der Lebensmittelverarbeitung werden M8-Steckverbinder für CIP-Reinigungssysteme, Ventilstellungserkennung an Abfüllanlagen sowie Sensor- und Steuerungsschnittstellen an Lebensmittelverpackungsmaschinen verwendet. Edelstahlkonfigurationen in Kombination mit hohen Schutzarten halten häufigem Waschen mit Wasser und dem Kontakt mit Reinigungs- oder Desinfektionslösungen stand.

In medizinischen und Laborgeräten werden M8-Steckverbinder häufig für Sondenanschlüsse in tragbaren medizinischen Testgeräten, tragbaren Ultraschallgeräten, Blutsauerstoffmonitoren und mikrofluidischen Chipsystemen verwendet.

Vergoldete Kontakte können eine stabile Übertragung biologischer elektrischer Signale auf niedrigem Niveau gewährleisten, während geeignete umweltfreundliche Materialien die Sicherheitsanforderungen kompakter medizinischer Präzisionsgeräte unterstützen können.

6. Intelligente Logistik und automatisierte Einzelhandelsausrüstung

M8-Steckverbinder eignen sich für die dichte Verkabelung und die hochfrequenten Betriebsbedingungen in Logistikautomatisierungs- und Materialtransportgeräten.

Zu den typischen Anwendungen gehören Sensoren, Zählmodule und Endschalter, die in intelligenten Fördersystemen, Sortiermaschinen und Paketscangeräten installiert sind.

Dank der kompakten Größe der M8-Steckverbinder passen sie in dicht angeordnete Verkabelungsanordnungen, die üblicherweise in Förder- und Sortieranlagen zu finden sind. Dies kann die Kabelführung vereinfachen und Wartungsschwierigkeiten verringern.

Aufgrund ihrer Verschleiß- und Vibrationsfestigkeit eignen sie sich auch für Logistikanlagen, die über einen längeren Zeitraum im Dauerbetrieb betrieben werden.

7. Automobil- und Baumaschinen

M8-Steckverbinder werden auch in kompakten elektronischen Steuerungssystemen für Kraftfahrzeuge und Überwachungsmodulen für Baumaschinen verwendet.

In Automobilanwendungen können sie für Miniaturfahrzeugsensoren, Einparkhilfekameras und Kleinsignalschnittstellen für Fahrzeugsteuergeräte verwendet werden. Ihre Konstruktion hält Vibrationen während des Fahrzeugbetriebs und Schwankungen der Betriebstemperatur stand.

In Baumaschinen, Bergbaugeräten und Stahlproduktionsanlagen können M8-Steckverbinder mit hydraulischen Maschinen, Drucktransmittern und Sensoren zur Zustandsüberwachung von Geräten verwendet werden. Diese Anwendungen erfordern Verbindungslösungen, die in anspruchsvollen Industrieumgebungen zuverlässig funktionieren und gleichzeitig eine genaue Gerätedatenerfassung unterstützen.

Hinweis: M8-Steckverbinder können mit unterschiedlichen Kontaktzahlen konfiguriert werden, z. B. als 3-, 4- und 5-Kontakt-Versionen, sowie mit verschiedenen Kodierungsoptionen, einschließlich A-kodierter, B-kodierter und D-kodierter Ausführungen. Diese Konfigurationen unterstützen verschiedene elektrische Funktionen, einschließlich Strom- und Signalübertragung, bidirektionale Kommunikation und Feldbuskommunikation. In praktischen Anwendungen sollte der Steckverbinder entsprechend der Geräteschnittstelle und der erforderlichen Übertragungsfunktion ausgewählt werden.

Kurzanleitung zur Auswahl von M8-Steckverbindern

Abschluss

M8-Steckverbinder sind in erster Linie für kompakte Geräte konzipiert, die Verbindungen mit geringem Stromverbrauch, kleinen und mittleren Signalen unter anspruchsvollen Umgebungsbedingungen erfordern. Im Vergleich zu M12-Steckverbindern, die häufiger mit Signalanwendungen mit höherem Strom und höherer Dichte in Verbindung gebracht werden, konzentrieren sich M8-Steckverbinder auf leichte und präzise Konnektivität für kompakte intelligente Geräte und präzise Industriesysteme.

Durch unterschiedliche Kontaktkonfigurationen können M8-Steckverbinder unterschiedliche Anwendungsanforderungen erfüllen. 3- und 4-Kontakt-Versionen werden üblicherweise für Standardsensoren und Beleuchtungssteuersignale verwendet, während 6- und 8-Kontakt-Konfigurationen mehrere Signalkreise in Robotik- und Präzisionsprüfgeräten unterstützen können.

Geräteentwickler müssen bei der Auswahl des richtigen M8-Steckers den Installationsraum, die elektrische Funktion, die Kodierung, die Anzahl der Kontakte, den Umweltschutz, elektromagnetische Störungen und die Anforderungen an die Kabelführung berücksichtigen. Durch die entsprechende Kombination dieser Spezifikationen können CAZN M8-Steckverbinder eine kompakte und zuverlässige Verbindungslösung für eine Vielzahl industrieller und intelligenter Geräteanwendungen bieten.
