CAZN | M8-B-Code-Stecker

Der CAZN M8-B-Code-Stecker ist ein spezieller Typ innerhalb der M8-Rundsteckverbinderfamilie mit B-Kodierung und einer 5-poligen Konfiguration. Durch dieses Design eignet es sich besonders für industrielle Automatisierungsanwendungen, die eine zuverlässige Feldbuskommunikation auf kompaktem Bauraum erfordern.

Der M8-B-Code, konform mit IEC 61076-2-104, ist ein fester 5-adriger Miniatursteckverbinder, der hauptsächlich für PROFIBUS-DP-Feldbusanwendungen geeignet ist. Seine mechanische Kodierung verhindert ein falsches Zusammenstecken mit A-Code- und D-Code-Steckverbindern. Es ist für Feldbusknoten konzipiert, bei denen der Einbauraum stark eingeschränkt ist. Im Vergleich zu M8-A- und M8-D-Steckverbindern hat der M8-B-Code ein deutlich geringeres Marktvolumen, während der M12-B-Code nach wie vor die gängige Steckverbinderlösung für Profibus ist.

Kernspezifikationen

Kodierung: B-Code, mit einer speziellen 5-poligen Kodierungskonfiguration

Protokoll: PROFIBUS-DP basierend auf RS-485-Differenzbuskommunikation; nicht für Ethernet-Übertragung geeignet

Nennspannung: 30 V AC/DC

Nennstrom: 3 A

Schutzart: IP67 bei ordnungsgemäßem Zusammenstecken und Verriegeln

Betriebstemperatur: -25 °C bis +80 °C

Paarungszyklen: ≥500

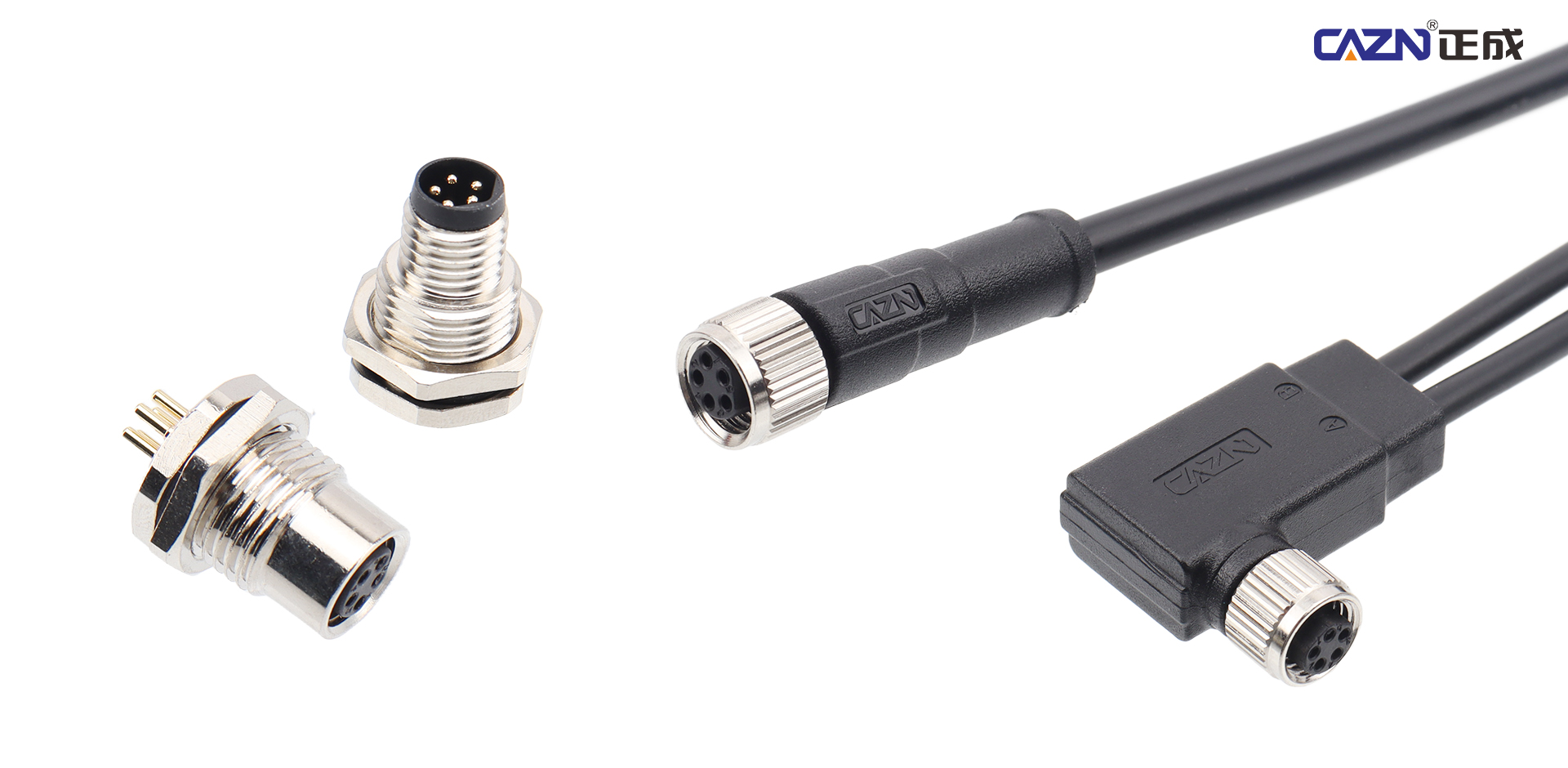

Konfigurationen: Gerade und 90° rechtwinklige Versionen; männliche und weibliche Steckverbinder; vorgeformte Kabelkonfektionen, feldkonfektionierbare Versionen und Leiterplatten-Panel-Steckverbinder

Abschirmung: Geschirmte Versionen verfügbar, hauptsächlich für eine zuverlässige Feldbusübertragung

Übertragungsentfernung: Abhängig von der PROFIBUS-Baudrate, mit Entfernungen bis zu 500 m bei der jeweiligen Busgeschwindigkeit

Was ist B-Kodierung?

Das entscheidende Merkmal eines M8-B-Code-Steckverbinders ist seine B-Kodierung. Der Kodierungsmechanismus sorgt für eine mechanische Polarisation und verhindert so, dass inkompatible Steckertypen falsch eingesteckt werden.

Die B-kodierte Schnittstelle verfügt über einen markanten asymmetrischen Vorsprung, der der passenden Nut am Sockel entspricht. Diese physische Codierung verhindert ein versehentliches Zusammenstecken mit anderen M8-Codierungstypen, einschließlich A-Code und D-Code, und trägt dazu bei, Verdrahtungsfehler während der Installation und Wartung zu reduzieren.

Gemäß IEC 61076-2-104 liegt die Kodierungsposition für B-kodierte M8-Steckverbinder typischerweise etwa in der 7-Uhr-Position. Diese Kodierungsstruktur ist besonders nützlich in industriellen Umgebungen, in denen mehrere M8-Steckertypen in unmittelbarer Nähe installiert werden können.

Warum verwendet M8-B 5 Pins?

Der M8-B-Code-Stecker ist hauptsächlich mit 5 Pins konfiguriert und stellt die erforderlichen Kontakte für PROFIBUS-DP und die damit verbundenen Feldbus-Verbindungsanforderungen bereit.

Auch die 5-Pin-Konfiguration ist ein wichtiger Auswahlindikator. Bei der Bewertung eines M8-Steckers für ein bestehendes Automatisierungssystem deutet die Kombination aus 5 Pins + B-Kodierung stark auf ein M8-B-Kodierungsdesign hin.

Die Anzahl der Pins allein sollte jedoch nicht zur Bestimmung der Steckerkompatibilität herangezogen werden. Die Kodierung, die elektrischen Spezifikationen, das Protokoll und die Geräteschnittstelle müssen vor der Installation überprüft werden.

M8-B-Code vs. M8-D-Code vs. M8-A-Code

Die drei Steckverbindertypen erfüllen deutlich unterschiedliche Kommunikations- und Automatisierungsfunktionen.

M8-B-Code: 5 Pins, hauptsächlich für PROFIBUS-DP / RS-485-Feldbusanwendungen.

M8-D-Code: 4 Pins, ausgelegt für industrielles Ethernet mit 100 Mbit/s, einschließlich PROFINET-, EtherCAT- und EtherNet/IP-Anwendungen.

M8-A-Code: Typischerweise 3 oder 4 Pins, üblicherweise für allgemeine Sensor-E/A- und Stromanschlüsse anstelle von Feldbus- oder Ethernet-Kommunikation verwendet.

Diese Unterscheidung ist wichtig, wenn ein vorhandener Steckverbinder ausgetauscht oder ein kompaktes Automatisierungsgerät entworfen wird. Ein M8-B-Code-Stecker kann nicht einfach durch einen M8-D-Code-Stecker ersetzt werden, da sich deren elektrische Schnittstellen und Kommunikationsprotokolle grundlegend unterscheiden.

Typische Anwendungen von M8-B-Code-Steckverbindern

Die Hauptanwendung des M8-B-Code-Steckers ist die Feldbuskommunikation PROFIBUS-DP. Es kann auch in bestimmten Sensor- und Servoantriebssystemen verwendet werden, die spezielle Abschirmungen oder Feedback-Verbindungen erfordern.

Zu den typischen Geräten gehören automatisierte Lager- und Fördersysteme, Industrieroboter, verteilte E/A-Boxen, Schalter, Aktoren und verschiedene Steuerungsgeräte für die industrielle Automatisierung.

Der Steckverbinder ist besonders wertvoll, wenn eine PROFIBUS-Schnittstelle in Geräte integriert werden muss, bei denen ein herkömmlicher M12-B-Code-Steckverbinder physikalisch zu groß ist.

Kompakte PROFIBUS-DP-Anwendungen

Der M8-B-Code ist eine relativ spezielle Wahl auf dem heutigen Automatisierungsmarkt. Für neue Automatisierungsprojekte ist M8-D-Code im Allgemeinen besser geeignet, wenn industrielles Ethernet wie PROFINET oder EtherCAT erforderlich ist, während M12-B-Code weiterhin eine häufigere Option für PROFIBUS-DP-Netzwerke ist.

M8-B ist besonders nützlich bei bestimmten Anwendungen mit begrenztem Platzangebot. Beispielsweise verfügt ein kompaktes dezentrales E/A-Modul möglicherweise nicht über genügend Platz im Schaltschrank für eine M12-B-Schnittstelle. Ein M8-B-Stecker kann die erforderliche PROFIBUS-DP-Schnittstelle bereitstellen und gleichzeitig den Platzbedarf der Geräte verringern.

Es ist auch in kompakten älteren Feldbussensoren, Encodern und anderen Geräten mit RS-485-PROFIBUS-DP-Ausgängen zu finden. In einigen Gerätearchitekturen kann M8-B intern verwendet werden, während eine M8-B-zu-M12-B-Kabelbaugruppe den Übergang zum externen PROFIBUS-Hauptnetzwerk ermöglicht.

Mechanisches Design für industrielle Umgebungen

Der mechanische Aufbau eines Industriesteckverbinders ist ebenso wichtig wie seine elektrische Schnittstelle. Der M8-B-Code verwendet einen Gewindeverriegelungsmechanismus zur Sicherung der passenden Verbindung und trägt dazu bei, die Verbindungsstabilität in Geräten aufrechtzuerhalten, die Vibrationen und mechanischen Bewegungen ausgesetzt sind.

Bei ordnungsgemäßem Zusammenstecken und Verriegeln kann der Steckverbinder die Schutzart IP67 erreichen und bietet unter den geltenden Testbedingungen Widerstand gegen Staub und vorübergehende Wassereinwirkung. Dadurch eignet es sich für vor Ort installierte Automatisierungsgeräte, bei denen die Steckverbinder möglicherweise industriellen Verunreinigungen und Feuchtigkeit ausgesetzt sind.

Die verfügbaren geraden und 90°-rechtwinkligen Konfigurationen ermöglichen außerdem die Anpassung des Steckverbinders an unterschiedliche Kabelführungsanforderungen. Bei kompakten Geräten kann die rechtwinklige Ausführung Kabelstörungen reduzieren und begrenzten Einbauraum besser nutzen.

CAZN: Komplette M8-Konnektivität für die industrielle Automatisierung

Da Automatisierungsgeräte immer kleiner werden und die Feldknoten immer dichter werden, müssen Konnektivitätslösungen sowohl kompakte Abmessungen als auch zuverlässige Kommunikationsleistung bieten. CAZN deckt den gesamten M8-A-Code-, M8-B-Code- und M8-D-Code-Bereich ab und unterstützt unterschiedliche Anforderungen von Sensor-I/O und Stromanschlüssen bis hin zu PROFIBUS-DP-Feldbuskommunikation und 100 Mbit/s Industrial Ethernet.

CAZN bietet mehrere Steckverbinder- und Kabelkonfigurationen, darunter vorgeformte Kabelbaugruppen, vor Ort konfektionierbare Steckverbinder, PCB-Panel-Steckverbinder und kundenspezifische Kabelbäume. Das Produktportfolio kombiniert IP67-Schutz, 360°-Abschirmung und Gewindeverriegelung, um anspruchsvolle Industrieumgebungen mit Vibrationen, Feuchtigkeit und elektromagnetischen Störungen zu bewältigen.

Diese M8-Lösungen können in Roboter-Endeffektoren, AGVs, 3C-Produktionslinien, kompakte I/O-Module und andere platzbeschränkte Automatisierungsgeräte integriert werden und entsprechen dabei den relevanten IEC-Standards für Kompatibilität und zuverlässige Verbindung.

Über die standardmäßigen M8-Steckverbinderprodukte hinaus bietet CAZN OEM/ODM-Anpassungen, eine Bewertung der Steckverbinderauswahl und komplette Kabelbaumlösungen an. Durch die Kombination standardisierter Produkte mit anwendungsspezifischen Konnektivitätsdiensten trägt CAZN dazu bei, die industrielle Verkabelung zu vereinfachen, Ausfälle bei Feldverbindungen zu reduzieren und die Wartbarkeit von Automatisierungskommunikations- und Signalnetzwerken zu verbessern.

Für kompakte PROFIBUS-DP-Knoten, bei denen ein M12-B-Code-Stecker zu groß ist, bietet der CAZN M8-B-Code-Stecker eine spezielle 5-polige B-kodierte Schnittstelle für zuverlässige Feldbus-Konnektivität in platzbeschränkten Industrieanlagen.
