CAZN-Steckverbinder bilden eine zuverlässige VCU-Grundlage für Elektrofahrzeuge

In der elektronischen Steuerungsarchitektur von Elektrofahrzeugen mit neuer Energie dient die Vehicle Control Unit (VCU) als „Gehirn“ des Fahrzeugs und koordiniert die Fahrzeugzustandsverwaltung, die Leistungsabgabe, das Energiemanagement, den Sicherheitsschutz und die CAN-Bus-Kommunikation. Während den VCU-Algorithmen und der Softwareoptimierung oft große Aufmerksamkeit geschenkt wird, wird eine grundlegende Anforderung manchmal übersehen: Selbst fortschrittliche Steuerungsalgorithmen sind auf stabile physische Verbindungen angewiesen, um zuverlässig zu funktionieren. Mit präziser Hardwarekompatibilität bieten die Steckverbinder der CAZN M-Serie eine zuverlässige Verbindungsgrundlage für VCU-Systeme und unterstützen eine stabile Signalübertragung und elektrische Integration im gesamten Fahrzeug.

Die VCU in einem Elektrofahrzeug verstehen

Die VCU erzeugt keinen direkten Strom. Stattdessen fungiert es als Fahrzeugkontrollzentrum, das für „Erkennung, Entscheidungsfindung, Befehlsausführung und Schutz“ verantwortlich ist.

In elektrischen Baja-Rennfahrzeugen, wie sie beispielsweise in der Elektrokategorie des Baja-Wettbewerbs der China Society of Automotive Engineers teilnehmen, übernimmt die VCU typischerweise fünf Schlüsselfunktionen.

1. Fahrzeugzustandsverwaltung – Die VCU verwaltet die Abfolge von Hochspannungs-Einschalten und Vorladen, Fahren, Laden und Fehlerabschaltung. Dies trägt dazu bei, unsichere Bedingungen zu vermeiden, die durch den direkten Anschluss des Hochspannungssystems unmittelbar nach dem Einschalten entstehen.

2. Drehmomentberechnung und Leistungsverteilung – Die VCU wandelt Gas- und Bremspedalsignale in Zieldrehmomentbefehle für die Motorsteuerung um und trägt so zu einer gleichmäßigen und vorhersehbaren Leistungsabgabe bei. Unter anspruchsvollen Baja-Offroad-Bedingungen können Radgeschwindigkeitssignale auch zur Drehmomentbegrenzung und Traktionskontrolle verwendet werden, um den Radschlupf beim Beschleunigen oder beim Überqueren von Hindernissen zu reduzieren.

3. Energiemanagement – ​​Die VCU arbeitet mit dem Batteriemanagementsystem (BMS) zusammen, um die verfügbare Energie entsprechend dem Batteriezustand zu verwalten. Wenn der Ladezustand der Batterie niedrig ist oder Temperatur und Spannung definierte Grenzwerte überschreiten, kann die VCU zum Schutz die Leistung reduzieren und gleichzeitig regeneratives Bremsen und Energierückgewinnung koordinieren.

4.Sicherheitsüberwachung – Im elektrischen Baja-Rennsport überwacht die VCU kontinuierlich Funktionen wie das Brake System Plausibility Device (BSPD), die High-Voltage Interlock Loop (HVIL), die Isolationsüberwachung und Not-Aus-Schaltkreise. Wenn ein abnormaler Zustand erkannt wird, kann das System die Leistung reduzieren oder das Hochspannungssystem trennen.

5. CAN-Kommunikation und Diagnose – Die VCU fungiert als zentraler Kommunikationsknotenpunkt und tauscht Nachrichten zwischen dem BMS, der Motorsteuerung, dem Kombiinstrument, dem Datenerfassungssystem und dem Telemetriesystem aus. Außerdem werden Fehlercodes aufgezeichnet, um die Datenanalyse, Fehlerbehebung und Fahrzeugkalibrierung nach dem Rennen zu unterstützen.

CAZN-Steckverbinder für VCU-Anwendungen

M16- und M12-Steckverbinder dienen als wichtige externe Schnittstellen für die VCU. Sensorsignale, Kommunikationsdaten sowie Service- oder Programmierverbindungen sind alle auf Steckverbinder angewiesen, um in die VCU einzudringen und diese zu verlassen.

Obwohl Steckverbinder nicht die Rechenfunktionen der VCU übernehmen, stellen sie die physische Verbindung zwischen der VCU und den elektrischen Subsystemen des Fahrzeugs her. CAZN-Steckverbinder unterstützen diese Architektur auf drei wichtige Arten.

1.M16 16/19-polige High-Density-Schnittstellen

M16 16/19-polige Steckverbinder integrieren mehrere Signalkreise über eine einzige Schnittstelle und reduzieren so die Anzahl der einzelnen Verbindungspunkte im gesamten Fahrzeug. Weniger Verbindungspunkte können die Verkabelungsarchitektur vereinfachen und potenzielle Fehlerquellen reduzieren. Diese Konfiguration eignet sich für mehrkanalige Signal- und Kommunikationsverbindungen zwischen VCU, BMS, Motorsteuerung und anderen Systemen.

2.M12 4-polige A-kodierte Schnittstellen

M12 4-polige A-kodierte Steckverbinder bieten standardisierte Schnittstellen für Sensoren und CAN-Verbindungen. Sie können mit Gaspedal-, Brems-, Radgeschwindigkeits-, Temperatur- und anderen Sensoren verwendet werden und ermöglichen eine zuverlässige Übertragung von Fahrzeugbetriebsdaten in Echtzeit an die VCU.

3. Abschirmung und Vibrationsfestigkeit

Der Elektromotor und das Hochspannungssystem können erhebliche elektromagnetische Störungen erzeugen, während Offroad-Rennen elektrische Komponenten starken Vibrationen und mechanischen Stößen aussetzen. Abgeschirmte Kabelbaugruppen tragen zur Aufrechterhaltung der Signalintegrität bei, während robuste Steckerstrukturen dazu beitragen, sichere Verbindungen unter anspruchsvollen Betriebsbedingungen aufrechtzuerhalten.

Der Kernwert der VCU liegt in ihrem geschlossenen Steuerungsprozess für „Erkennung, Entscheidungsfindung, Befehlsausführung und Schutz“. Voraussetzung für diesen Prozess ist die zeitnahe, genaue und kontinuierliche Übertragung verschiedener Signale und Daten.

CAZN M12- und M16-Steckverbinder sind so konzipiert, dass sie die Verbindungsanforderungen von VCU-Anwendungen erfüllen und die physische Schnittstelle zwischen der VCU und den elektrischen Systemen des Fahrzeugs bereitstellen. Standardisierte 4-polige M12-A-codierte Schnittstellen verbinden sich mit Gas-, Brems-, Radgeschwindigkeits-, Temperatur- und anderen Sensoren und liefern Echtzeitinformationen über Fahrereingaben und Fahrzeugbetriebsbedingungen für die VCU-Drehmomentberechnung und -steuerung.

Geschirmte 16/19-polige M16-Steckverbinder mit hoher Dichte können Kommunikationssignale zwischen VCU, BMS, Motorsteuerung und integrierten Telemetriesystemen übertragen. Durch die Konsolidierung mehrerer Schaltkreise in hochdichten Schnittstellen tragen sie dazu bei, die Verbindungsarchitektur des Fahrzeugs zu vereinfachen und eine zuverlässige Übertragung von Steuerbefehlen zu unterstützen.

CAZN-Anschlüsse jenseits der VCU

Die VCU ist nur ein Teil der elektrischen Architektur eines elektrischen Baja-Rennfahrzeugs. Basierend auf dem gesamten Bordnetz können CAZN-Steckerlösungen auch an anderen elektrischen Anschlusspunkten eingesetzt werden.

Unter diesen potenziellen Anwendungen bieten M12-Plattformverlängerungen und umspritzte M16-Kabelbaugruppen praktische Möglichkeiten für eine weitere Integration. Da das Rennteam bereits CAZN M12- und M16-Produkte verwendet hat, wurden die elektrische Architektur, die Crimpprozesse und die Testanforderungen praktisch validiert. CAZN M8-Sensorsteckverbinder, M12 D/X-kodierte Steckverbinder, M23-Steckverbinder, Ethernet-Lösungen und andere Produkte kommen daher für weitere Fahrzeuganwendungen in Betracht.

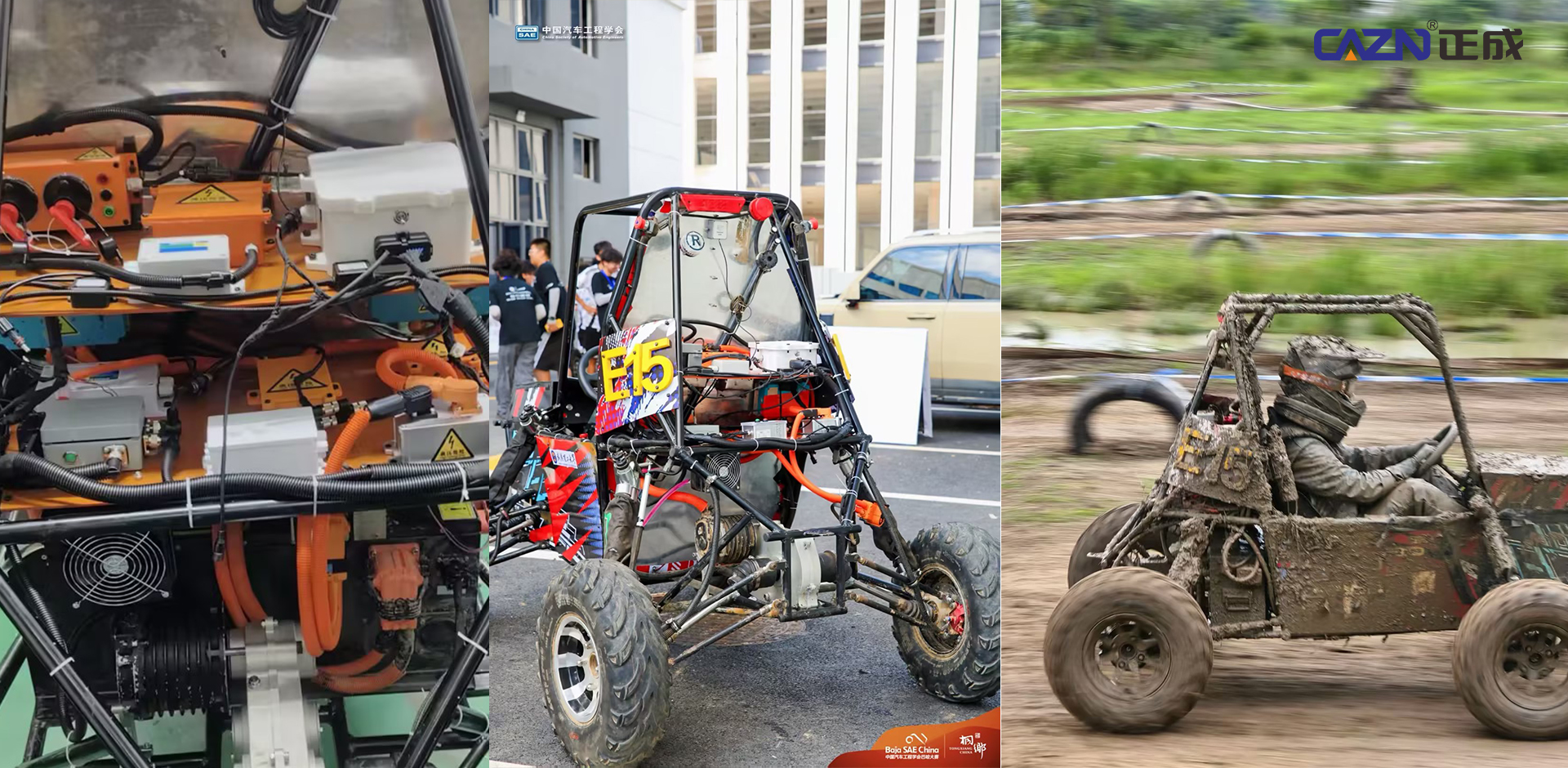

Das elektrische Baja-Rennfahrzeug von WUTEB verfügt über einen vollelektrischen Antriebsstrang. Als Leistungsabgabeeinheit dient der Elektromotor, für die Energieversorgung sorgt eine New-Energy-Hochvoltbatterie. Der Motorcontroller verwaltet die Antriebsausführung und die zentrale Fahrzeugsteuereinheit ist die selbst entwickelte VCU.

Die VCU ist für Vorwärts- und Rückwärtsfahrt, Bremsen, Gangwahl, CAN-Kommunikation, Steuerungsalgorithmusausführung, Sicherheitsschaltkreisschutz, Betriebsprotokollaufzeichnung und Fehlerdiagnose verantwortlich. Zuverlässige elektrische Verbindungen sind daher für den stabilen Betrieb des gesamten Steuerungssystems des Fahrzeugs von entscheidender Bedeutung.

Steckverbinder der M-Serie von CAZN im Electric Baja Racing verifiziert

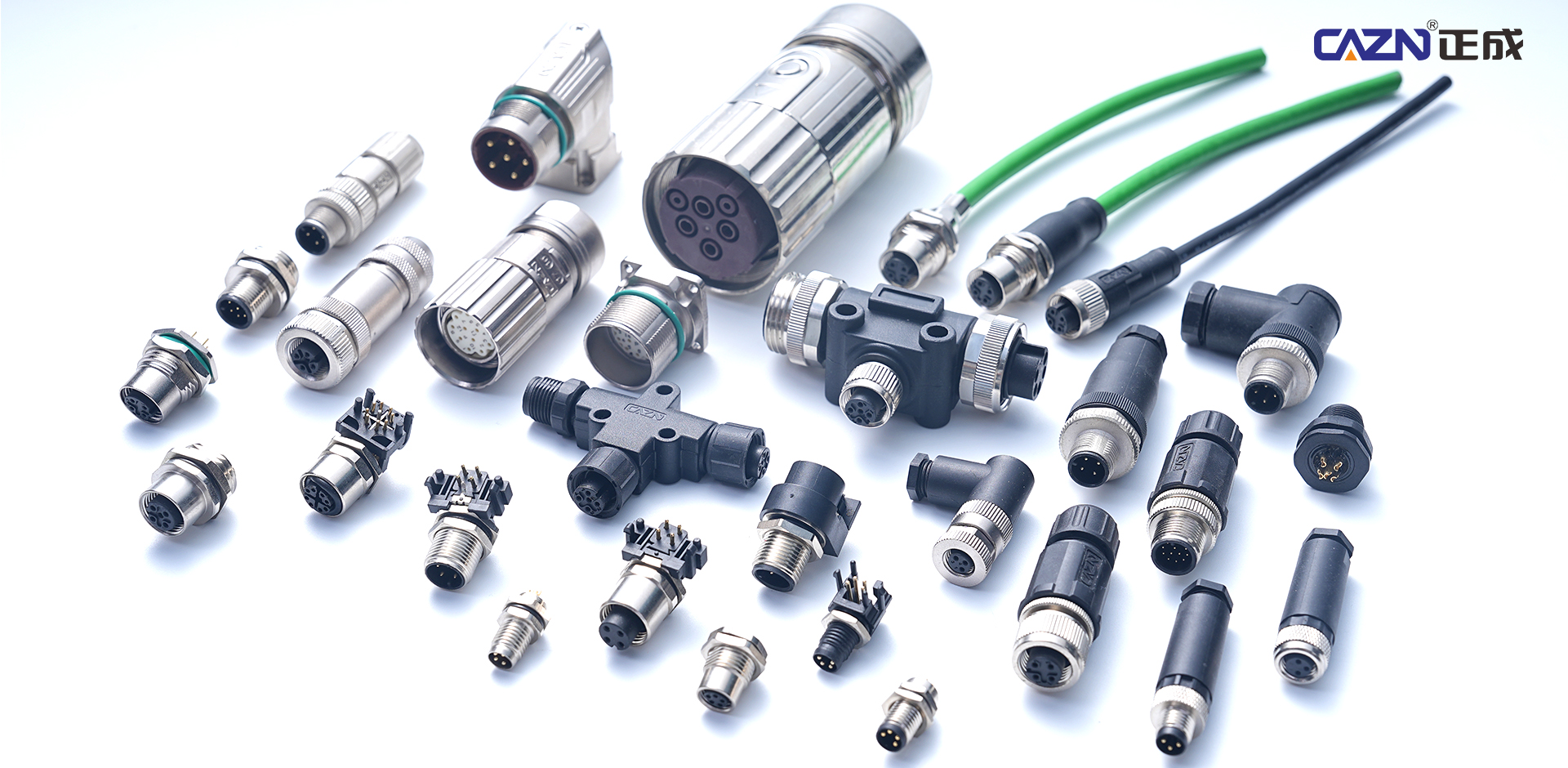

CAZN bietet männliche und weibliche Steckverbinder der M-Serie zusammen mit kompatiblen Kabelkonfektionen. Die Produkte zeichnen sich durch ein kompaktes Design, stabile Verbindungen und Beständigkeit gegen Wasser, Vibration, Temperaturschwankungen und Verschmutzung aus.

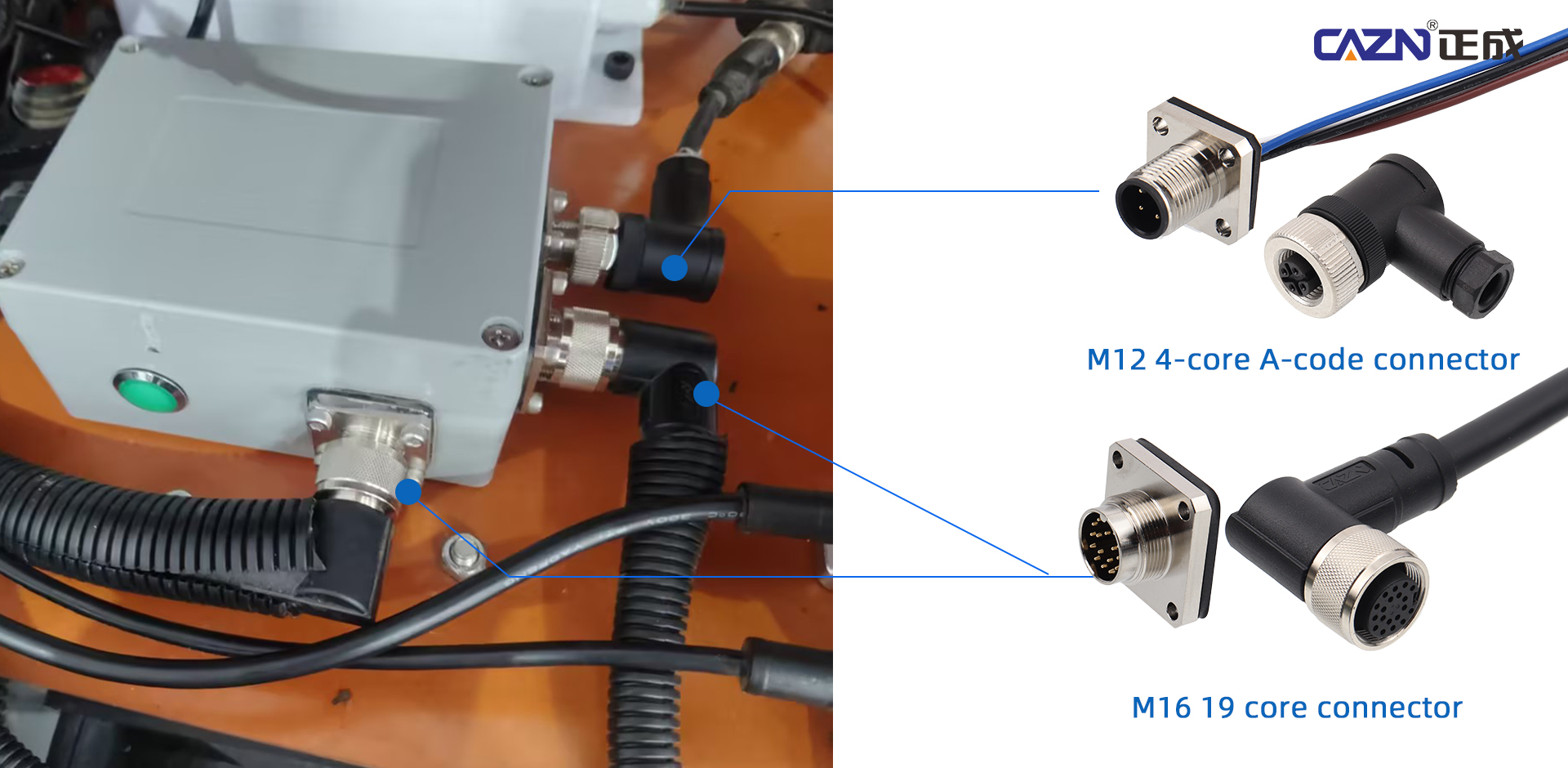

In der selbst entwickelten VCU-Baugruppe des elektrischen Baja-Rennfahrzeugs von WUTEB dienen Steckverbinder der M-Serie von CAZN als wichtige Schnittstellen zwischen der VCU und verschiedenen elektrischen Komponenten. Der Niederspannungskabelbaum des Fahrzeugs ist über CAZN-Steckverbinder in die VCU-Baugruppe integriert, was dazu beiträgt, eine zuverlässige elektrische Signal- und Stromübertragung aufrechtzuerhalten und eine solide Hardware-Grundlage für das elektronische Steuerungssystem des Fahrzeugs zu schaffen.

Die CAZN-Verbindungslösung hat den anspruchsvollen Bedingungen des Baja-Offroad-Rennsports standgehalten, ohne dass während der praktischen Anwendung steckerbedingte Ausfälle beobachtet wurden.

Vom Hochspannungs-Einschalten und Vorladen bis hin zur Antriebsleistungsabgabe, regenerativem Bremsen, Fahrzeugdiagnose und Sicherheitsschutz bieten CAZN-Steckverbinder die physische Verbindungsgrundlage, die für einen stabilen VCU-Betrieb erforderlich ist.

Die praktische Validierung am elektrischen Baja-Rennfahrzeug der Wuhan University of Technology zeigt die Kompatibilität der kompletten CAZN-Verbindungslösung mit der vom Team selbst entwickelten VCU-Baugruppe. Durch die systematische Integration und zuverlässige Verbindung des Niederspannungskabelbaums trägt CAZN zur Unterstützung einer stabilen Signalübertragung in komplexen elektronischen Steuerungsumgebungen bei.

Mit Signalen als Impuls und Konnektivität als Grundlage bietet CAZN hochwertige Automobil-Steckverbinderlösungen, die eine zuverlässige Hardware-Grundlage für EV-VCU-Steuerungssysteme bilden und den stabilen, intelligenten und effizienten Betrieb von Elektrofahrzeugen mit neuer Energie unterstützen.
