M12-Steckverbinder SKTL Hochstrom-Pin-Konfigurationen und Anwendungen

Der M12-Stecker ist einer der am weitesten verbreiteten runden Schraubsteckverbinder in der industriellen Automatisierung. Gemäß den relevanten Normen der IEC 61076-Serie verfügen M12-Steckverbinder über eine mechanische Kodierung, um falsches Stecken zu verhindern. Verschiedene Kodierungstypen zeichnen sich durch unterschiedliche Stiftanordnungen und Keilnutpositionen aus, sodass nur kompatible Stecker und Buchsen ordnungsgemäß angeschlossen werden können. Zusätzlich zu den Signalkodierungen wie A, B, D und

Im Vergleich zu früheren Ansätzen, bei denen A-kodierte oder C-kodierte Steckverbinder zur Stromübertragung verwendet wurden, bieten dedizierte SKTL-Stromkodierungen höhere Nennspannungs- und Stromkapazitäten in geeigneten Konfigurationen. Ihre mechanische Kodierung trägt auch dazu bei, Stromanschlüsse von Signalanschlüssen zu trennen, wodurch das Risiko von Geräteschäden, Spannungsunterschieden, Kommunikationsunterbrechungen und elektrischen Sicherheitsrisiken durch falsches Stecken verringert wird. SKTL-kodierte Steckverbinder fallen unter IEC 61076-2-111 und können je nach Kodierung und Produktkonfiguration Nennspannungen von bis zu 630 V und Nennströme von bis zu 16 A unterstützen. In Kombination mit der Schutzart IP67 oder höher, sofern angegeben, werden sie häufig in Automatisierungsgeräten, Motoren, Robotik und industriellen Steuerungssystemen eingesetzt.

Als Spezialist für industrielle Konnektivität entwickelt und fertigt CAZN M12 SKTL-Stromsteckverbinder gemäß den geltenden IEC-Anforderungen. Durch kontinuierliche Optimierung der Materialauswahl, Kontaktherstellung, Schutzart und elektrische Zuverlässigkeit bietet CAZN kompakte, zuverlässige Stromanschlusslösungen für Industrieautomation, Robotik, Motorantriebe, neue Energiegeräte und Schienentransport.

Übersicht über die vier SKTL-Leistungscodierungen

Spezifikationen und typische Anwendungen des CAZN M12 SKTL-Steckverbinders

Hinweis: Die Nennspannung von K-kodierten Steckverbindern gemäß der geltenden IEC-Norm beträgt 630 V, obwohl einige Hersteller Modelle mit einer Nennspannung von bis zu 800 V anbieten. Die Pin-Konfigurationen umfassen Optionen für Schutzerde (PE), sofern angegeben. Beispielsweise bedeutet 4+PE vier Leistungskontakte plus einen Schutzerdungskontakt, also insgesamt fünf Kontakte.

Pin-Konfigurationen und elektrische Parameter durch Codierung

1. S-kodiert: Wechselstrom, 630 V / 12 A

S-kodierte Steckverbinder sind für die Wechselstromübertragung mit einer Nennspannung von 630 V und einem Nennstrom von 12 A ausgelegt. Zu den verfügbaren Konfigurationen gehören 2-Pin-, 3-Pin- und 4-Pin-Versionen. Typische Kabelkonfektionen können 16 AWG-Leiter, etwa 1,5 mm², verwenden, abhängig von der Kabelspezifikation und den geltenden Nennstromanforderungen.

Durch ihre kompakte Bauweise und Kompatibilität mit geeigneten PVC-, PUR- und hochflexiblen Kabeln eignen sich S-kodierte Steckverbinder für die zuverlässige Wechselstromverteilung. Zu den typischen Anwendungen gehören industrielle Stromverteilungsnetze, Wechselstromverbindungen innerhalb von Automatisierungsschaltschränken, einphasige Wechselstromlasten und Verbindungen zwischen Schaltschränken und streckenseitigen Sensoren in Schienensignal- und Energiesystemen. IP67-Schutz und vibrationsfeste Konstruktion, sofern angegeben, unterstützen den Betrieb in anspruchsvollen Industrieumgebungen.

CAZN-S-kodierte Steckverbinder verwenden Präzisionskontakte aus Kupferlegierung mit Gold- oder Silberbeschichtungsoptionen, je nach Produktkonfiguration, um einen niedrigen Kontaktwiderstand und eine stabile elektrische Leistung in Wechselstromanwendungen zu unterstützen. Sie eignen sich für industrielle Verteilungs-, Schaltschrank- und Schienenverkehrssysteme, wenn sie auf die jeweiligen elektrischen und umweltbezogenen Anforderungen abgestimmt sind.

2. K-kodiert: Hochspannungs-Wechselstrom, 630 V / 16 A

K-kodierte Steckverbinder sind für die Hochspannungs-Wechselstromübertragung mit einer Nennspannung von 630 V und einem Nennstrom von 16 A gemäß den geltenden IEC-Anforderungen ausgelegt. Einige Hersteller bieten Modelle mit Nennspannungen von bis zu 800 V an, die anhand der spezifischen Produktdokumentation überprüft werden müssen. Zu den verfügbaren Konfigurationen gehören 2-polige, 2+PE-polige, 3+PE-polige und 4+PE-polige Optionen, sodass bei Bedarf eine Schutzerde integriert werden kann.

K-kodierte Steckverbinder eignen sich für Hochleistungslasten und Hochleistungsgeräte, bei denen der Installationsraum begrenzt ist. Sie unterstützen kompakte Stromanschlüsse für Maschinen, industrielle Antriebssysteme und wechselstrombetriebene Geräte, die eine Schutzerdung erfordern.

CAZN K-kodierte Steckverbinder sind unter Berücksichtigung der Isolationsstruktur und der Kontaktstrombelastbarkeit konzipiert. Konfigurationen mit Schutzerde unterstützen die Erdungsanforderungen kompatibler Geräte und bieten eine kompakte Verbindungslösung für anspruchsvolle Wechselstromanwendungen.

3. T-kodiert: Gleichstrom, 63 V / 12 A

T-kodierte Steckverbinder sind für die Niederspannungs-Gleichstromübertragung mit einer Nennspannung von 63 V und einem Nennstrom von 12 A vorgesehen. Zu den verfügbaren Konfigurationen gehören 2-Pin-, 2+PE-Pin- und 3+PE-Pin-Versionen, die Optionen für unterschiedliche Strom- und Erdungsanforderungen bieten.

Zu den typischen Anwendungen gehören die Stromversorgung von Feldbusgeräten, kompakte Gleichstrommotoren, Niederspannungs-Leistungsmodule und IO-Link-Komponenten. Ihr kompaktes Design unterstützt praktische Stromanschlüsse für verteilte E/A und intelligente Sensor- und Aktornetzwerke.

CAZN T-kodierte Steckverbinder kombinieren einen kompakten Formfaktor mit zuverlässiger Gleichstromübertragung und eignen sich daher für Feldbusmodule, IO-Link-Komponenten und andere Niederspannungs-Gleichstromgeräte. Die geeignete Konfiguration sollte entsprechend dem Laststrom, den Erdungsanforderungen und der Geräteschnittstelle ausgewählt werden.

4. L-kodiert: Hochstrom-Gleichstrom, 63 V / 16 A

L-kodierte Steckverbinder gehören zu den stromstärkeren DC-Stromversorgungsoptionen in der M12-Steckverbinderfamilie und unterstützen eine Nennspannung von 63 V und einen Nennstrom von 16 A. Zu den verfügbaren Konfigurationen gehören 2-polige, 3-polige, 3+PE-polige, 4-polige und 4+PE-polige Versionen, die Flexibilität für verschiedene Stromverteilungs- und Erdungsanordnungen bieten.

Um einen Nennstrom von 16 A zu unterstützen, können L-codierte Kabelbaugruppen je nach Kabelkonstruktion, Installationsbedingungen und Herstellerspezifikationen 14 AWG-Leiter mit ca. 2,5 mm² verwenden. Der größere Leiterquerschnitt trägt dazu bei, Spannungsabfall und Widerstandserwärmung zu reduzieren, wenn er für die Anwendung entsprechend ausgewählt wird.

L-kodierte Steckverbinder werden häufig in 24-V-DC-Verteilungs- und industriellen E/A-Stromversorgungssystemen verwendet. Sie eignen sich auch für Robotik, Servoantriebe, AGVs, LED-Beleuchtung und Motorsteuerungsanwendungen, die kompakte Verbindungen mit höherer Gleichstromkapazität erfordern.

Die L-kodierten Steckverbinder von CAZN wurden unter Berücksichtigung der Kontaktgeometrie und Leiterkompatibilität entwickelt, um eine zuverlässige 16-A-Gleichstromübertragung zu unterstützen. Mehrere Pin-Konfigurationen, einschließlich Schutzerdungsoptionen, machen sie für verteilte Stromversorgungsanwendungen in der industriellen Automatisierung geeignet.

Passende Pin-Konfigurationen für Hochstromanwendungen

Die Anzahl der Kontakte sollte entsprechend dem Stromkreis, der Erdungsanordnung und den Anforderungen an den Hilfsanschluss ausgewählt werden. Eine höhere Pinzahl bedeutet nicht automatisch einen höheren Nennstrom, da der zulässige Strom von der Kodierung, der Kontaktausführung, der Leitergröße und den Betriebsbedingungen abhängt.

Bewerten Sie bei der Auswahl einer Pin-Konfiguration den Stromtyp (Wechselstrom oder Gleichstrom), die erforderliche Spannung und den erforderlichen Strom, die Anforderungen an die Schutzerdung, den verfügbaren Installationsraum und die Schutzart. Die SKTL-Kodierung sorgt für eine mechanische Kodierung zwischen kompatiblen Steckverbindern, während die verfügbaren Pinanordnungen eine Anpassung der Schnittstelle an unterschiedliche Leistungsanforderungen ermöglichen.

Typische Anwendungsszenarien

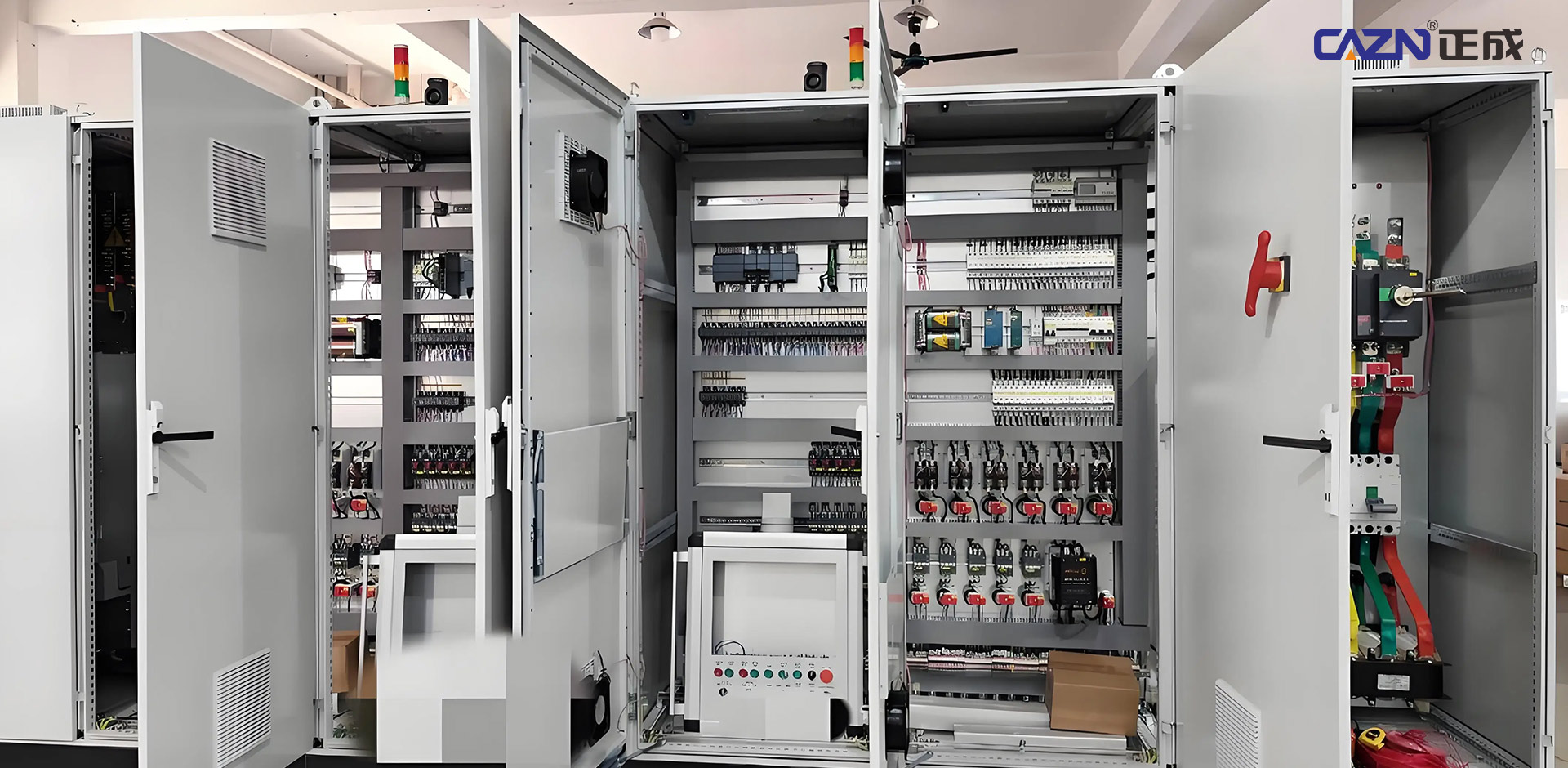

1. Industrielle Automatisierungs- und Schaltschränke

S-kodierte und K-kodierte Steckverbinder werden für die Wechselstromverteilung in industriellen Schaltschränken verwendet und übertragen Strom von Verteilereinheiten an kompatible Geräte und Lasten. L-kodierte Steckverbinder können die 24-V-DC-Stromverteilung für industrielle I/O-Systeme unterstützen und so eine kompakte Verbindung zwischen dezentralen Stromversorgungen und Feldgeräten schaffen.

CAZN SKTL-Steckverbinder mit IP67-Schutz und geeigneter vibrationsfester Konstruktion können Industrieinstallationen innerhalb oder außerhalb von Schaltschränken unterstützen. Ihre kompakten Schnittstellen können außerdem die Verkabelung und Wartung vereinfachen, wenn die ausgewählte Konfiguration den elektrischen und Umgebungsanforderungen der Anwendung entspricht.

2. Robotik und Servoantriebe

Industrieroboter, AGVs, Roboterarme und Servoantriebssysteme benötigen zuverlässige Stromverbindungen, die Vibrationen und wiederholten Bewegungen standhalten. L-kodierte Steckverbinder bieten in bestimmten Konfigurationen eine Gleichstromleistung von bis zu 16 A und eignen sich für die Stromverteilung an kompatible Robotergeräte und Servosysteme. K-kodierte Steckverbinder können dort verwendet werden, wo Wechselstrom und Schutzerdung erforderlich sind.

CAZN L-kodierte und K-kodierte Steckverbinder sind je nach Produktserie in Konfigurationen erhältlich, die für vorkonfektionierte Kabelkonfektionen und den Feldanschluss vorgesehen sind. Gerade und abgewinkelte Gehäuseoptionen können dazu beitragen, den begrenzten Platz um Robotergelenke, Sockel und mobile Plattformen herum auszugleichen.

3. Motoren und Antriebssysteme

Kompakte Gleichstrommotoren, Schrittmotoren und Linearantriebe erfordern häufig zuverlässige Feldstromanschlüsse. T-kodierte Steckverbinder sind innerhalb ihrer angegebenen Nennwerte für Gleichstromanwendungen mit niedrigerem Strom geeignet, während L-kodierte Steckverbinder die Gleichstromverteilung mit höherem Strom für kompatible Motorantriebe und Geräte unterstützen.

CAZN T-coded and L-coded products offer different contact configurations to accommodate varying power and grounding requirements. Selection should account for motor starting current, continuous current, cable length, voltage drop, and the operating environment rather than relying on nominal current alone.

4. Fieldbus and I/O Systems

Powering fieldbus modules and distributed I/O equipment is a typical application for T-coded and L-coded connectors. T-coded connectors can supply low-voltage DC power to field devices and communication modules, while L-coded connectors can distribute higher DC currents where required.

Because dedicated power coding is mechanically differentiated from standard M12 signal codings, compatible SKTL connectors help reduce the risk of connecting power circuits to signal ports. CAZN T-coded and L-coded connectors can support more organized wiring and maintainable power distribution in industrial networks.

5. Intelligent and Industrial Lighting

LED lighting systems, industrial luminaires, and outdoor lighting installations may use L-coded connectors for DC power distribution when the electrical ratings are suitable. Their current capacity can support compatible lighting loads, while suitable PUR cable assemblies and IP67-rated connector configurations can help protect connections in dusty, damp, or outdoor environments.

CAZN L-coded connectors can be specified with suitable weather-resistant cable options for factory lighting, outdoor luminaires, and landscape lighting. Actual suitability depends on the connector's rated current, cable temperature rating, UV resistance, and the environmental requirements of the installation.

6. New Energy Equipment and Rail Transportation

In new energy equipment, charging infrastructure, and rail transportation systems, SKTL connectors can provide power connections between control cabinets and compatible devices. S-coded connectors may be used in AC power distribution, while K-coded connectors are intended for higher-voltage AC power applications within their specified ratings.

Protection against dust and moisture, combined with suitable vibration resistance, can support reliable connections in mobile or demanding environments. CAZN SKTL connectors designed to applicable IEC 61076-2-111 requirements can be evaluated for these applications according to the equipment's voltage, current, environmental, and certification requirements.

7. Demanding Environments: Food Processing and Pharmaceutical Facilities

Food and beverage production and pharmaceutical manufacturing may involve frequent washdowns, moisture, cleaning agents, and strict maintenance procedures. Connectors with appropriate materials and higher ingress protection, including IP69K-rated configurations where available, may be considered for installations exposed to high-pressure cleaning.

Geeignete PUR-Kabelummantelungen können je nach Rezeptur eine Beständigkeit gegen Öle und ausgewählte Chemikalien bieten. CAZN kann Steckverbinder- und Materialoptionen anhand der Anwendungsanforderungen bewerten, aber IP69K-Schutz, Korrosionsbeständigkeit und chemische Kompatibilität sollten für das genaue Produkt überprüft werden und nicht für die gesamte SKTL-Serie angenommen werden.

Überlegungen zur Auswahl und Installation

Anwendbare Normen: SKTL-Stromsteckverbinder fallen unter IEC 61076-2-111, die relevante Maß-, Kodierungs-, Sicherheits- und Austauschbarkeitsanforderungen behandelt. Bestätigen Sie die Standard-Edition und die produktspezifische Compliance-Dokumentation für den ausgewählten CAZN-Connector.

Schutzart: IP67-zertifizierte Modelle sind für den Schutz vor dem Eindringen von Staub und vorübergehendem Untertauchen unter definierten Testbedingungen ausgelegt. Anwendungen mit Hochdruck- oder Hochtemperatur-Waschvorgängen erfordern möglicherweise ein Produkt mit der Schutzart IP69K.

Kabelauswahl: Hochflexible PUR-Kabel werden häufig für dynamische Anwendungen wie Roboterbewegungen und Schleppketten bevorzugt, während PVC-Kabel für bestimmte feste Installationen geeignet sein können. S-kodierte Baugruppen können 16 AWG-Leiter, etwa 1,5 mm², verwenden, während L-kodierte Baugruppen, die für 16 A ausgelegt sind, 14 AWG-Leiter, etwa 2,5 mm², verwenden können. Bei der endgültigen Dimensionierung müssen Kabellänge, Umgebungstemperatur, Bündelung, Installationsmethode und geltende elektrische Anforderungen berücksichtigt werden.

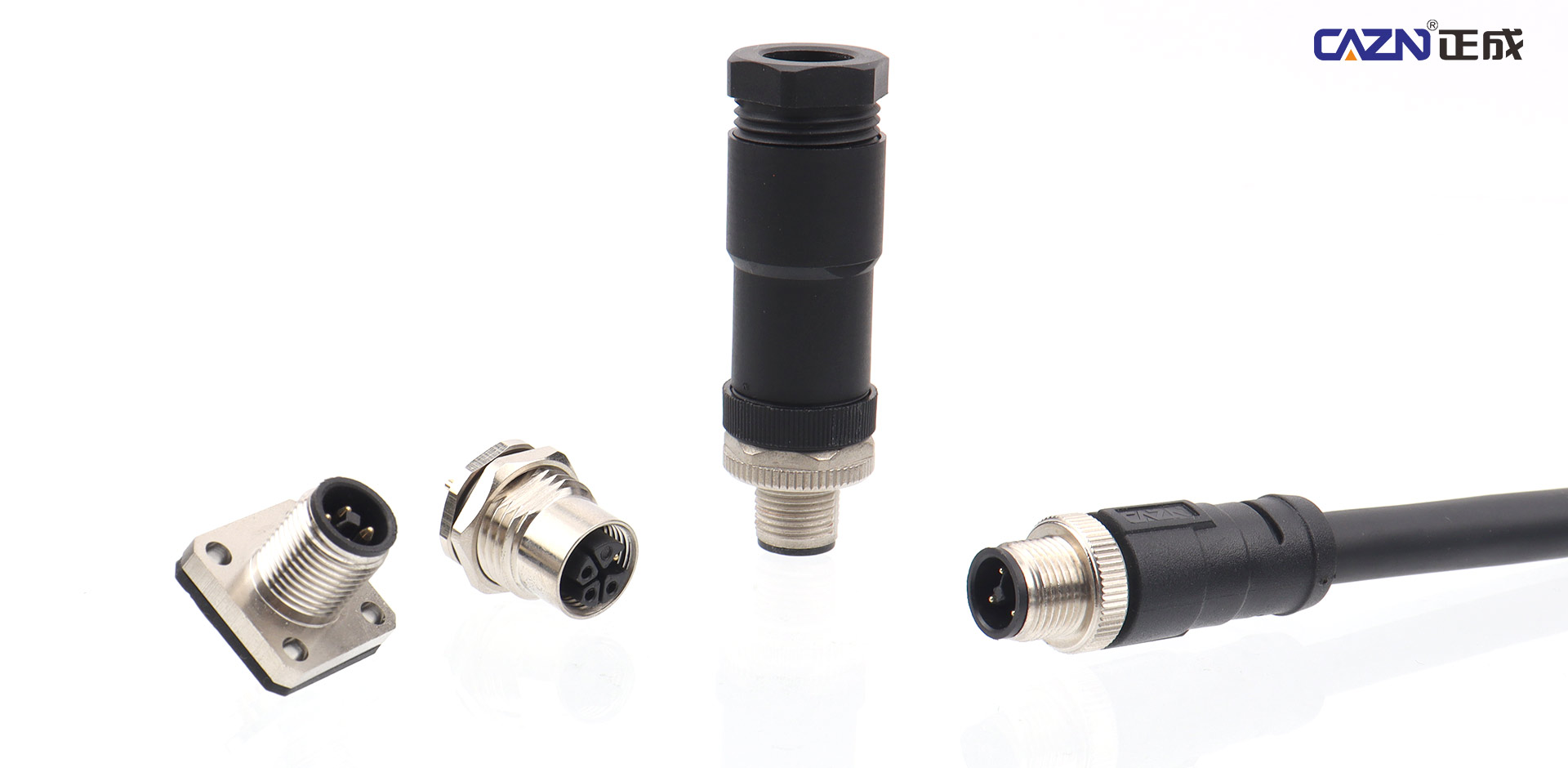

Installationsoptionen: Abhängig von der Produktserie können die verfügbaren Anordnungen umspritzte Kabelsätze, vor Ort konfektionierbare Steckverbinder, Schalttafel- oder Einbausteckverbinder sowie gerade oder abgewinkelte Gehäuse umfassen. Die geeignete Option hängt von der Wartungsfreundlichkeit, dem Installationsraum und davon ab, ob die Kabelverbindung fest ist oder wiederholten Bewegungen ausgesetzt ist.

Betriebsbedingungen: Für bestimmte Produktmodelle ist möglicherweise ein Temperaturbereich von etwa −25 °C bis +80 °C, ein Kontaktwiderstand von nicht mehr als 5 mΩ und eine Haltbarkeit von etwa 500 Steckzyklen verfügbar. Bei diesen Werten handelt es sich um produktspezifische Beispiele, nicht um universelle Anforderungen für alle M12-SKTL-Steckverbinder, und sie sollten im entsprechenden CAZN-Datenblatt bestätigt werden.

Auswahlreihenfolge: Stellen Sie zunächst fest, ob die Anwendung Wechsel- oder Gleichstrom benötigt. Identifizieren Sie dann die erforderliche Spannung, den Dauerstrom, die Pin-Konfiguration und die Schutzerdungsanordnung. Geben Sie abschließend die Schutzart, den Kabelaufbau, die Montagemethode und die Betriebsumgebung an. CAZN bietet SKTL-Steckerkonfigurationen für unterschiedliche Installationsanforderungen an, vorbehaltlich der Spezifikationen der einzelnen Produktserien.

Abschluss

Die vier M12 SKTL-Leistungskodierungen bieten unterschiedliche Lösungen für die industrielle Energieübertragung. S-kodierte Steckverbinder unterstützen Wechselstromanwendungen bis zu den angegebenen Nennwerten von 630 V/12 A, während K-kodierte Steckverbinder höhere Wechselstromanforderungen mit Nennwerten von bis zu 630 V/16 A gemäß den geltenden IEC-Anforderungen erfüllen. Für Gleichstromsysteme unterstützen T-kodierte Steckverbinder Anwendungen mit einer Nennspannung von bis zu 63 V/12 A, während L-kodierte Steckverbinder bis zu 63 V/16 A für eine kompatible Hochstrom-Gleichstromverteilung bereitstellen.

Die Wahl der richtigen Pin-Konfiguration erfordert mehr als nur das Zählen der Kontakte. Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, müssen elektrische Nennwerte, Leitergröße, Schutzerdungsanforderungen, Schutzart, Kabelflexibilität und Installationsbedingungen berücksichtigt werden.

CAZN entwickelt weiterhin industrielle Konnektivitätslösungen mit M12-SKTL-Stromsteckverbindern, die S-, K-, T- und L-Kodierungsoptionen sowie eine Reihe von Pin-Konfigurationen und Montagearten abdecken. Durch die Anpassung der Steckverbinderkodierung und -konfiguration an die Anwendungsanforderungen und die Überprüfung der relevanten technischen Dokumentation können Benutzer sicherere, zuverlässigere und einfacher zu wartende industrielle Stromverteilungssysteme bauen.
