CAZN | M8 6-poliger A-kodierter Stecker

Der 6-polige A-kodierte M8-Stecker ist eine kompakte industrielle Verbindungslösung gemäß IEC 61076-2-104. Es wurde für die Übertragung mehrerer Signale in Anwendungen mit begrenztem Platzangebot entwickelt und verfügt über einen Verriegelungsmechanismus mit M8 × 1-Gewinde und eine A-kodierte Kodierung, um eine Fehlsteckung mit B-kodierten oder D-kodierten M8-Steckverbindern zu verhindern. Sein Hauptvorteil ist die zuverlässige Übertragung von sechs unabhängigen Signalkreisen innerhalb des kompakten M8-Formfaktors.

Wichtige elektrische Spezifikationen

Pinanzahl: 6-polig, A-kodiert

Nennspannung: 30 V AC/DC

Nennstrom: 1,5 A pro Kontakt; Kontaktwiderstand ≤ 5 mΩ; Der Gesamtstrom darf 4 A nicht überschreiten. Aufgrund des geringeren Kontaktabstands hat die 6-polige Version einen geringeren Nennstrom als die 3-poligen und 4-poligen Modelle.

Schutzart: IP67 bei ordnungsgemäßem Zusammenstecken und Verriegeln, bietet Schutz gegen das Eindringen von Staub und vorübergehendes Untertauchen unter bestimmten Bedingungen.

Drahtstärke: Typischerweise 0,14 mm² (26 AWG), wobei auch 0,25 mm² (24 AWG) erhältlich ist.

Betriebstemperatur: -40 °C bis +80 °C

Kontakte: Vergoldetes Kupfer, mit einer Steckzykluslebensdauer von mindestens 500 Zyklen.

Aufbau: Erhältlich in geschirmter und ungeschirmter Ausführung.

Verkabelungskonfiguration

Abkürzungen für die Drahtfarben: BN = Braun, WH = Weiß, BU = Blau, BK = Schwarz, GY = Grau, PK = Rosa.

Die Kontaktanordnungen für Männer und Frauen sind Spiegelbilder voneinander. Die A-kodierte Kodierungsfunktion verhindert ein falsches Stecken, sodass der Steckverbinder nur mit kompatiblen 6-poligen M8-A-kodierten Steckverbindern, nicht mit B-kodierten oder D-kodierten M8-Steckverbindern, verbunden werden kann.

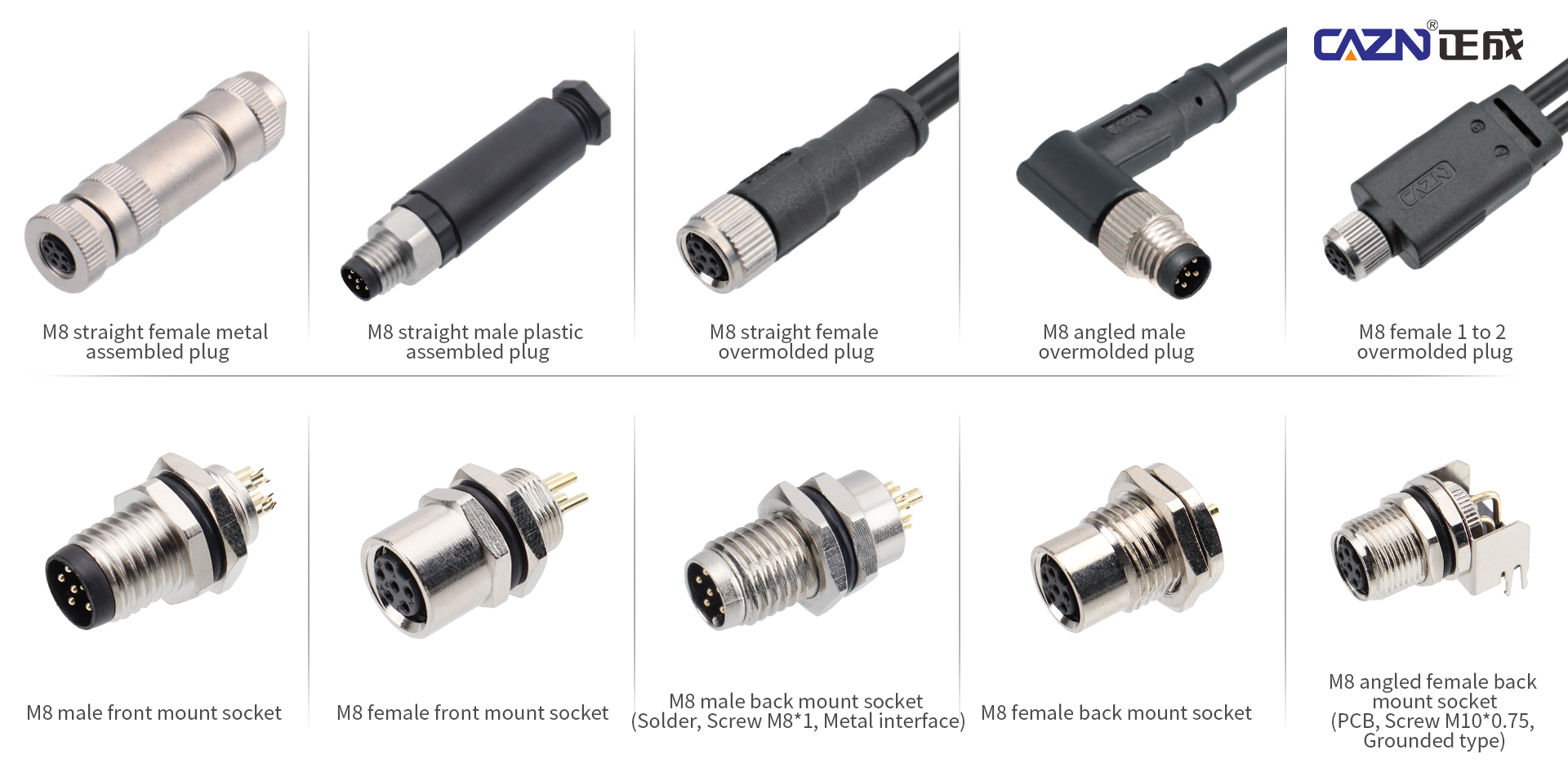

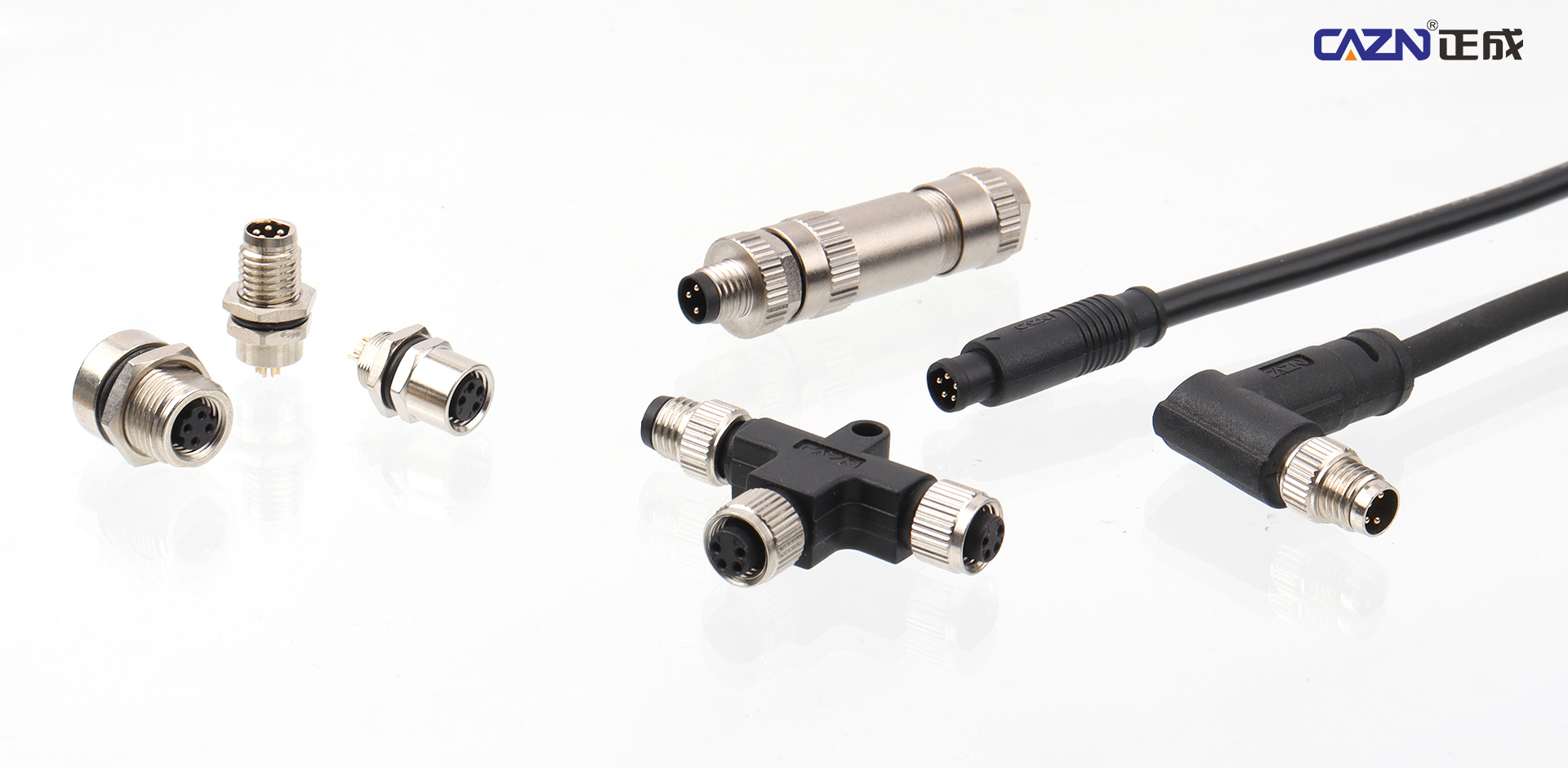

Verfügbare Connector-Konfigurationen

Geformter Kabeltyp: Erhältlich mit geraden oder 90-Grad-Winkelsteckern und PVC- oder PUR-Kabeln. Das Kabel und der Stecker sind werkseitig einstückig geformt, weshalb dies die gebräuchlichste Konfiguration ist.

Vor Ort verdrahtbarer Typ: Konzipiert für die Verkabelung vor Ort ohne Spritzguss, wodurch er für die Inbetriebnahme, Fehlerbehebung und Wartung geeignet ist.

Buchsen für die Schalttafelmontage: Erhältlich in Front- oder Rückschalttafelkonfigurationen sowie als PCB-Oberflächenmontage- (SMD) und Lötstiftversionen für die direkte Integration in Geräteplatinen.

Männliche und weibliche Versionen: Erhältlich mit männlichen Kontakten (Stiften) oder weiblichen Kontakten (Buchsen), um unterschiedlichen Anschlussanforderungen gerecht zu werden.

Typische Anwendungen

Der 6-polige A-kodierte M8-Stecker ist eine Schnittstelle mit hoher Dichte für Signale mit geringer Leistung, die häufig verwendet wird in:

• Kompakte Drehgeber

• Mehrkanal-Sensoren und Messsonden

• Miniatur-Industriekameras und elektrostatische Eliminatoren

• IO-Link-Module zur Multisignalerfassung

• Signalverbindungen in Geräten mit extrem begrenztem Einbauraum

• Signalschnittstellen für Kompaktaktoren

• Mehrkanalige Signalverbindungen, bei denen eine kleinere Alternative zu größeren mehrpoligen M12-Steckverbindern bevorzugt wird

CAZN M8 6-polige A-kodierte Steckverbinder für zuverlässige Signalübertragung

Als kompakte Multisignalschnittstelle ist der M8 6-polige A-kodierte Steckverbinder eine ideale Wahl für Miniatur-Encoder, IO-Link-Module und Präzisionsmessgeräte. Die Steckverbinderserie von CAZN entspricht der Norm IEC 61076-2-104 und verfügt über vergoldete Kontakte für zuverlässige elektrische Leistung und Vibrationsfestigkeit bei gleichzeitiger Ausgewogenheit von Kompatibilität und Umweltbeständigkeit.

CAZN bietet Mustertests, Beratung bei der Steckerauswahl und maßgeschneiderte Kabelbaumdienste, um Kunden dabei zu helfen, die Anforderungen an die Signalverbindung von Geräten durch eine integrierte Lösung zu erfüllen.
