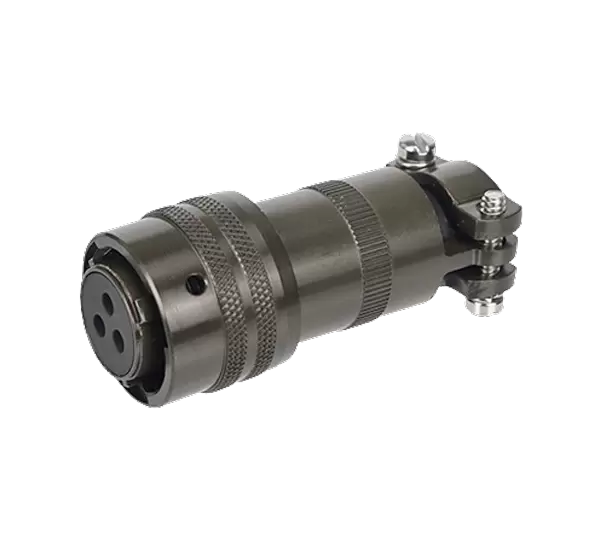

Zuhause / Produkte / MIL-Anschluss / 26482 / MS3116-12-3S (SR) gerader Stecker
26482
MIL-DTL-26482 I-Serie, Typ: 3116-Stecker, Geschlecht: weiblich, Verbindungsmodus: Löten, Kupplung:: Bajonett, Pin: 4, 8, 10, 12, 14 Pins, entspricht Standard: MIL-DTL-26482, Zertifizierung: CE RoHS,
Mechanischer Parameter
Schalenmaterial | Aluminiumlegierung |
Shell-Finish | Olivgrüne Chromatbeschichtung darüber |
Shell-Alternative-Finish | Schwarz über Zinkbeschichtung (RoHs) |
Isolator und Tüllen | Synthetischer Gummi |
Kontakte | Kupferlegierung |
Kontakte Fertig | Vergoldete Platte |
Umgebungstemperatur | -55℃ ~ +125℃ |
Paarungszyklen | ≥ 500 Zyklen |
Wasserdruck | 48 Stunden in 6 Fuß gemäß MIL-DTL-26482 3.6.14 |
Luftfeuchtigkeit | 20-tägiges Zitzen bei 50 bis 90 % Luftfeuchtigkeit gemäß MIL-DTL-26482 3.6.25 |
Salzsprühnebel | Nicht gesteckte Steckverbinder und Schutzabdeckungen erfüllen eine 48-Stunden-Belastbarkeit gemäß EIA364.26 und MIL-DTL-26482 3.6.19 |
Vibration | Maximal 10 μs bei 10 bis 2000 Hz (15 g) Diskontinuität gemäß EIA364.28 und MIL-DTL-26482 3.6.21 |
Schock | 50 g/11 ms Dauer. Drei Hauptachsen, maximale Diskontinuität von 10 μs gemäß EIA364.27 und MIL-DTL-26482 3.6.23 |

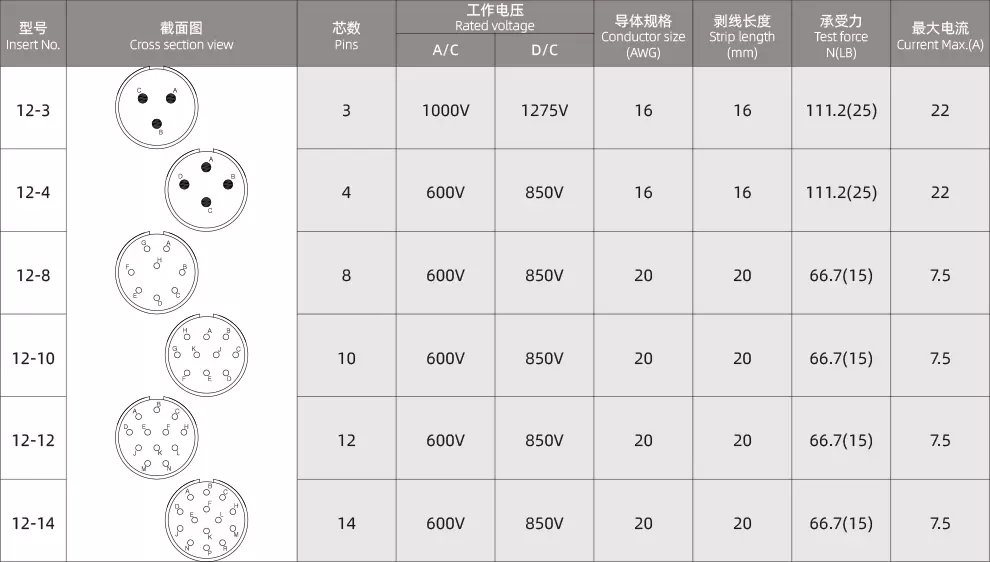

C12-ELEKTRISCHE PARAMETER

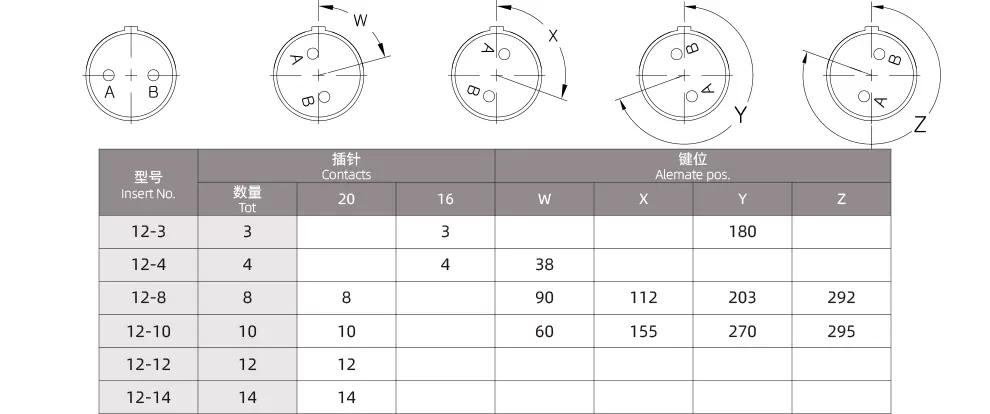

C12-KEYMAP-DIAGRAMM
Elektrischer Schaltplan

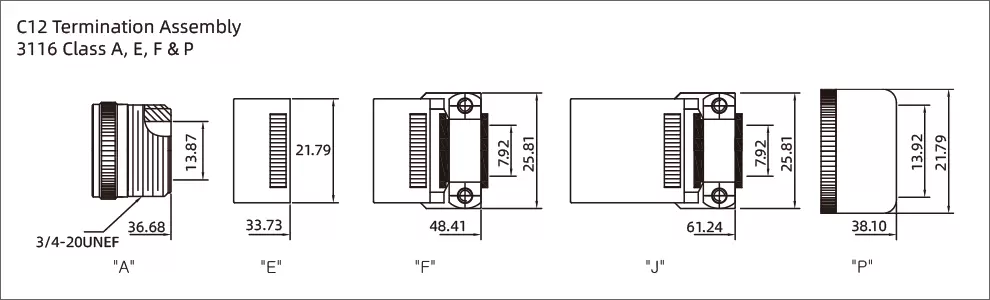

C12-DIMENSIONALE ZEICHNUNG
Produktbestellung
Produktname | Verbindungstyp | Kontakttyp | Modellname | 3D-Download | 2D-Download |
Gerader Stecker | 12-3 | Pin-Kontakt | ZC3116A12-3P | ||
Gerader Stecker | 12-4 | Pin-Kontakt | ZC3116A12-4P | ||
Gerader Stecker | 12-8 | Pin-Kontakt | ZC3116A12-8P | ||
Gerader Stecker | 12-10 | Pin-Kontakt | ZC3116A12-10P | ||
Gerader Stecker | 12-12 | Pin-Kontakt | ZC3116A12-12P | ||
Gerader Stecker | 12-14 | Pin-Kontakt | ZC3116A12-14P | ||
Gerader Stecker | 12-3 | Buchsenkontakt | ZC3116A12-3S | ||
Gerader Stecker | 12-4 | Buchsenkontakt | ZC3116A12-4S | ||
Gerader Stecker | 12-8 | Buchsenkontakt | ZC3116A12-8S | ||
Gerader Stecker | 12-10 | Buchsenkontakt | ZC3116A12-10S | ||
Gerader Stecker | 12-12 | Buchsenkontakt | ZC3116A12-12S | ||
Gerader Stecker |
12-14 | Buchsenkontakt |
ZC3116A12-14S |
Hinweis: Standardmäßig ist Klasse A und kadmiumbeschichtetes Olivbraun eingestellt. Wenn Sie andere Stile benötigen, wenden Sie sich bitte an den Kundendienst.
