Steckverbinder: Die Hardware-Grundlage für die Konnektivität von Smart-Home-Geräten

Oct 30, 2026

Wenn ein Backofen startet, schaltet sich die Dunstabzugshaube automatisch ein. Wenn sich Umgebungstemperatur und Luftfeuchtigkeit ändern, passt der Warmwasserbereiter seine Temperatur entsprechend an. Mit einem einzigen Befehl beim Verlassen des Hauses können alle angeschlossenen Geräte nacheinander in den Standby-Schutzmodus wechseln. Diese nahtlosen Smart-Home-Szenarien scheinen vollständig von einem intelligenten Haussteuerungssystem gesteuert zu werden, doch dahinter verbirgt sich eine oft übersehene, aber wesentliche Komponente: der Stecker.

Als physikalische Schnittstelle zur Stromversorgung und Signalübertragung in Smart-Home-Gerätesystemen stellen Steckverbinder zuverlässige Verbindungen zwischen elektronischen Steuergeräten, Sensoren und Kommunikationsmodulen her. Sie ermöglichen Geräten aus verschiedenen Produktkategorien, Konnektivität auf Hardwareebene und einen koordinierten Betrieb zu erreichen.

Ein ausgereiftes Smart-Home-Ökosystem basiert auf einer mehrschichtigen Architektur. Auf der Hardwareebene bilden Steckverbinder die Grundlage für die physische Verbindung. Die mittlere Schicht übernimmt die Multiprotokoll-Kommunikation und Datenübertragung, während die obere Schicht auf ein intelligentes Heimbetriebssystem angewiesen ist, um Entscheidungen zu treffen und Szenarien zu koordinieren. Von einzelnen Geräten bis hin zu einem integrierten Netzwerk verbundener Geräte im ganzen Haus sind Anschlüsse in jeder Phase unerlässlich.

Steckverbinder: Die Grundlage der internen Smart-Appliance-Konnektivität

In einzelnen intelligenten Geräten verbinden UART-Anschlussstecker und FPC-Kartenstecker die Hauptsteuerplatine mit IoT-Modulen, Sensoren und Motorantriebseinheiten. Sie verbinden drahtlose Kommunikationsmodule wie Wi-Fi, ZigBee und UMesh mit dem Hauptcontroller des Geräts und ermöglichen so die Erfassung und den Austausch von Temperaturmesswerten, Betriebsstatus und anderen Daten.

Diese Hardware-Integration bildet die Grundlage für vernetzte Funktionalität in Kühlschränken, Waschmaschinen und Kombi-Dampföfen. IPEX-HF-Koaxialsteckverbinder sorgen für stabile Hochfrequenzverbindungen zwischen drahtlosen Modulen und Antennen und tragen so zur Aufrechterhaltung einer zuverlässigen drahtlosen Kommunikation im gesamten Smart-Home-Netzwerk bei.

Bild 1: Konnektivität von Smart-Home-Geräten

Wasserdichte Steckverbinder für anspruchsvolle Küchen- und Badezimmerumgebungen

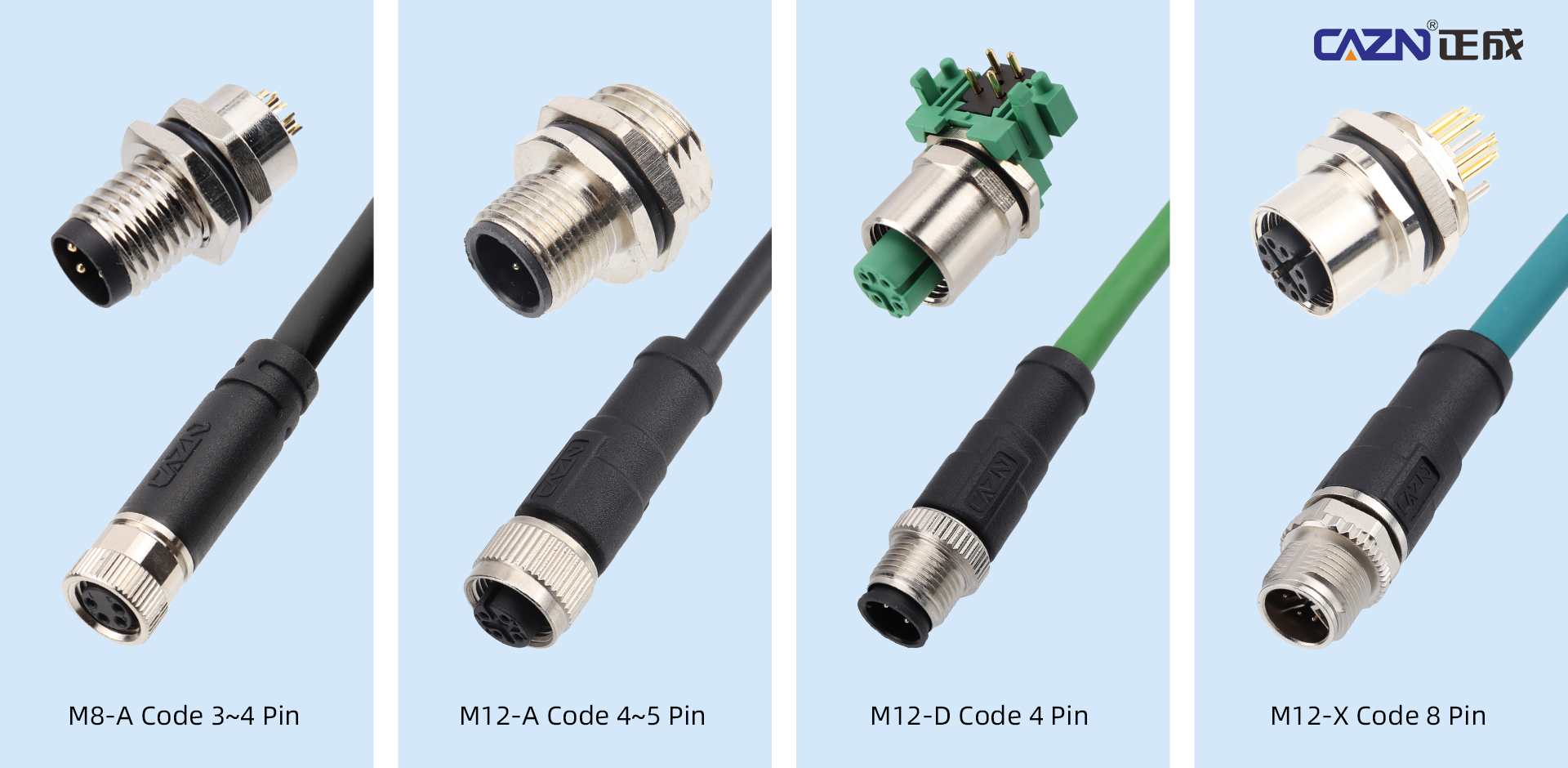

In Küchen- und Badezimmerumgebungen sind Steckverbinder Feuchtigkeit, Kondensation, Fett und Temperaturschwankungen ausgesetzt. Für externe Sensorknoten, die unter diesen Bedingungen betrieben werden, bieten M8- und M12-Rundsteckverbinder mit Schutzart IP67 eine praktische Anschlusslösung.

A-kodierte M8/M12-Steckverbinder eignen sich zur Stromversorgung und Signalerfassung in Temperatur-, Feuchtigkeits- und Personensensoren. D-kodierte M12-Anschlüsse unterstützen 100-Mbit/s-Ethernet-Kommunikation, während 8-polige X-kodierte M12-Anschlüsse Gigabit-Ethernet für Hochgeschwindigkeitsdatenübertragung unterstützen. Diese Konfigurationen sind besonders relevant für gewerbliche Smart Kitchens mit mehreren miteinander verbundenen Geräten.

Für zentrale Steuerungs-Gateways und Kommunikationsbusse für gewerbliche Küchengeräte sorgen abgeschirmte RJ45-Anschlüsse und RS485-Terminalanschlüsse für stabile Kabelverbindungen. Ihre geeigneten Abschirmungs- und Verkabelungsdesigns tragen dazu bei, elektromagnetische Störungen zu reduzieren, die von Kompressoren, Motoren und anderen Geräten während der Inbetriebnahme und des Betriebs erzeugt werden, wodurch die Kommunikationszuverlässigkeit verbessert und das Risiko von Signalfehlern oder unbeabsichtigten Steuerbefehlen verringert wird.

Anschließen von Hardware an intelligente Haussteuerungssysteme

Über der physischen Konnektivitätsschicht fungiert das intelligente Haussteuerungssystem UHomeOS als zentrale Koordinationsplattform. Es unterstützt mehrere Kommunikationsprotokolle, darunter PLC-Mesh, ZigBee 3.0 und Ethernet, und ermöglicht so die Integration von Signalen, die über verschiedene Steckertypen übertragen werden, in einen einheitlichen Smart-Home-Konnektivitätsstandard.

Diese Architektur ermöglicht es Geräten verschiedener Produktkategorien, zu kommunizieren und ihre Abläufe zu koordinieren. Selbst wenn die externe Internetverbindung unterbrochen wird, kann das lokale Gateway über die etablierten physischen Kommunikationsverbindungen weiterhin vordefinierte Automatisierungsszenarien ausführen und so dazu beitragen, wesentliche Smart-Home-Funktionen aufrechtzuerhalten.

Die Zuverlässigkeit dieser Architektur hängt nicht nur von der Softwarekompatibilität ab, sondern auch von der Stabilität der zugrunde liegenden Hardwareverbindungen. Durch die richtige Auswahl des Steckverbinders wird sichergestellt, dass Strom, Steuersignale und Kommunikationsdaten konsistent zwischen den Geräten übertragen werden.

Anforderungen an die Zuverlässigkeit von Steckverbindern für Smart-Home-Geräte

Smart-Home-Geräte arbeiten in Umgebungen mit erhöhten Temperaturen, Temperaturschwankungen, ständigen Vibrationen, Feuchtigkeit und Fettverschmutzung. Diese Bedingungen stellen hohe Anforderungen an Steckverbindermaterialien, Kontaktleistung, mechanisches Design und elektromagnetische Verträglichkeit.

Für gerätespezifische Anwendungen bietet CAZN Lösungen zur Steckverbinderauswahl, die die tatsächliche Betriebsumgebung und die elektrischen Anforderungen berücksichtigen. Zu den wichtigsten Überlegungen gehören ein stabiler Kontaktwiderstand mit minimalen Schwankungen nach Temperaturwechsel, flammhemmende Materialien gemäß UL94 V-0 und die Einhaltung der geltenden RoHS- und REACH-Umweltanforderungen.

Verriegelungs-Rundsteckverbinder sollten außerdem eine zuverlässige Verbindungssicherung und Beständigkeit beim Einstecken und Herausziehen bieten, um ein Lösen während des Langzeitbetriebs zu verhindern. Bei Anwendungen in der Nähe von Motoren und Kompressoren können abgeschirmte Steckverbinderstrukturen dazu beitragen, elektromagnetische Störungen (EMI) zu unterdrücken und so das Risiko von Kommunikationsfehlern und unerwartetem Geräteverhalten zu verringern.

Kompakte Steckerdesigns sind ebenso wichtig, da Haushaltsgeräte immer dünner und besser integriert werden. Platzsparende Schnittstellen helfen dabei, die Anordnung der Steuerplatinen zu optimieren und gleichzeitig zuverlässige elektrische Verbindungen und eine bequeme Montage zu gewährleisten.

Umfassende Konnektivitätslösungen für alle Smart-Appliance-Anwendungen

Von integrierten intelligenten Küchen und intelligenten Badezimmern bis hin zu Netzwerken für gewerbliche Küchengeräte und intelligenter Landwirtschaftsausrüstung unterstützen Steckverbinderlösungen ein breites Spektrum an Konnektivitätsanforderungen. Dazu gehören interne elektronische Steuerverbindungen, kabelgebundene Sensornetzwerke und Hochgeschwindigkeits-Gateway-Kommunikation.

Unterschiedliche Anwendungsszenarien erfordern unterschiedliche Steckerkonfigurationen. Interne Steuerplatinen bevorzugen möglicherweise kompakte FPC- und UART-Schnittstellen, während freiliegende Sensoren wasserdichte M8/M12-Verbindungen erfordern. Hochgeschwindigkeits-Kommunikationsnetzwerke können je nach erforderlicher Übertragungsrate und Installationsumgebung auf X-codierte M12- oder geschirmte RJ45-Schnittstellen zurückgreifen.

Ein gut durchdachtes Steckverbindersystem vereint diese unterschiedlichen Schnittstellen in einer zuverlässigen Hardware-Architektur. Das Ergebnis ist eine konsistentere Kommunikation zwischen Geräten, zuverlässigere Automatisierungsszenarien und eine verbesserte Integration über vernetzte Umgebungen hinweg.

Da sich Smart-Home-Geräte ständig weiterentwickeln, werden die Anforderungen an die Hardware-Konnektivität immer anspruchsvoller. CAZN engagiert sich weiterhin für die Weiterentwicklung der Steckverbindertechnologie für Smart-Appliance-Anwendungen und legt dabei weiterhin Wert auf Umweltschutz, elektromagnetische Verträglichkeit und miniaturisiertes Design. Durch die enge Zusammenarbeit mit Geräteherstellern möchte CAZN die Hardware-Grundlagen des vernetzten Wohnens stärken und die nächste Generation intelligenter Heimökosysteme unterstützen.

Leitfaden zur Steckverbinderauswahl | Smart Home Appliance-Anwendungen von CAZN

Anwendbare Anwendungen: Smart-Home-Geräte, Küchen- und Badezimmersensoren, Gateways für das ganze Haus und Netzwerke für gewerbliche Küchengeräte.

Steckertyp	Codierung/Spezifikation	Schutzklasse	Betriebstemperatur	Schlüsselparameter	Einbaulage	Typische Anwendung
UART-Terminalanschluss	4-polig (VCC/GND/RXD/TXD)	IP20	-40°C bis +80°C	3,3V-Signal, 1A max.	Appliance-Mainboard ↔ IoT-Modul	Serielle Kommunikation zwischen integrierten WLAN-/ZigBee-Modulen und der Hauptsteuerplatine in Kühlschränken, Dampföfen und Waschmaschinen
FPC-Anschluss	Mehrere Pins, 0,3/0,5 mm Rastermaß	IP20	-40°C bis +80°C	Niederspannungssignale	Bedienfelder und interne Sensoren	Interne Anschlüsse für Touchpanels und temperaturempfindliche flexible Schaltkreise in kompakten Gerätesteuerplatinen
M8-Rundsteckverbinder	A-kodiert, 3–4 Pins	IP67	-40°C bis +80°C	Gleichstrom 60 V, 1,5–4 A	Kleine externe Sensoren	Temperatur- und Feuchtigkeitssensoren in Badezimmern und Anwesenheitssensoren in Küchen, insbesondere dort, wo der Installationsraum begrenzt ist
M12-Rundsteckverbinder	A-kodiert, 4/5 Pins	IP67	-40°C bis +80°C	Gleichstrom 250 V, 4 A	Externe Aktoren und Sensorknoten	Externe Warmwasserbereiter-Sensoren und I/O-Signale für gewerbliche Küchengeräte, mit Schutz gegen das Eindringen von Wasser und Staub
M12-Rundsteckverbinder	D-kodiert, 4 Pins	IP67	-40°C bis +80°C	100 Mbit/s Ethernet	Kabelgebundene Feld-Gateway-Knoten	Kabelgebundene Kurzstreckenkommunikation in gewerblichen Smart Kitchens mithilfe industrieller Ethernet-Protokolle wie EtherCAT und PROFINET
M12-Rundsteckverbinder	X-kodiert, 8 Pins	IP67	-40°C bis +80°C	Gigabit-Ethernet	Kabelgebundene Hochgeschwindigkeitssteuerungssysteme	Sensornetzwerke mit hoher Bandbreite und großvolumige Datenübertragung
Geschirmter RJ45-Anschluss	8P8C	IP20 (IP67 für ausgewählte Schalttafeleinbauversionen verfügbar)	-40°C bis +80°C	Gigabit-Ethernet	Gateways für die Steuerung des gesamten Hauses	Zentrale Bedienfelder und kabelgebundene lokale Netzwerke mit Abschirmung zur Reduzierung motorbedingter elektromagnetischer Störungen
RS485-Terminalanschluss	2-poliger Signalanschluss	IP20	-40°C bis +80°C	Differenzielle Signalisierung	Bussysteme für gewerbliche Küchengeräte	Fernbuskommunikation zwischen mehreren gewerblichen Backöfen und Geschirrspülern
IPEX HF-Koaxialstecker	Generation 1 / Generation 3	IP20	-40°C bis +80°C	2,4 GHz / 5 GHz HF	Antennen für drahtlose Module	Antennenanschlüsse für drahtlose Mesh-Kommunikationsmodule Wi-Fi und UMesh

Wichtige Auswahlanforderungen für Steckverbinder für Smart-Home-Geräte

Umweltschutz: Für freiliegende Sensoren in Küchen und Badezimmern sollten verriegelbare M8/M12-Steckverbinder mit Schutzart IP67 Vorrang haben, um Feuchtigkeit, Kondensation und Fetteinwirkung standzuhalten.

EMV-Leistung: Steckverbinder, die in der Nähe von Motoren und Kompressoren installiert werden, sollten über geeignete Abschirmstrukturen verfügen, um elektromagnetische Störungen während des Gerätestarts und -betriebs zu reduzieren.

Mechanische Haltbarkeit: Geben Sie eine Steck- und Ziehfestigkeit von mindestens 1.000 Zyklen an. Nach dem Temperaturwechsel sollte die Änderung des Kontaktwiderstands unter Einhaltung der vereinbarten Testbedingungen auf einen Wert von 10 mΩ begrenzt werden.

Materialkonformität: Wählen Sie bei Bedarf flammhemmende Materialien gemäß UL94 V-0 aus und überprüfen Sie die Einhaltung der geltenden RoHS- und REACH-Anforderungen, um Gerätesicherheits- und Umweltstandards zu unterstützen.

Flexibilität bei der Installation: Auf der Leiterplatte montierte Steckverbinderbuchsen sollten geeignete SMT- oder rückseitig montierte Konfigurationen unterstützen. Vorkonfektionierte Kabelbäume können je nach Gerätelayout und Installationsbeschränkungen mit geraden oder rechtwinkligen Steckverbindern spezifiziert werden.

CAZN – Experte für industrielle Verbindungstechnik

Von der internen Geräteverkabelung bis hin zu wasserdichten Sensorverbindungen und Hochgeschwindigkeits-Kommunikationsschnittstellen bietet CAZN industrielle Konnektivitätsprodukte und maßgeschneiderte Lösungen, um die sich verändernden Anforderungen von Smart-Home-Geräten zu unterstützen. Zuverlässiges Smart Living beginnt mit zuverlässigen Hardwareverbindungen.
